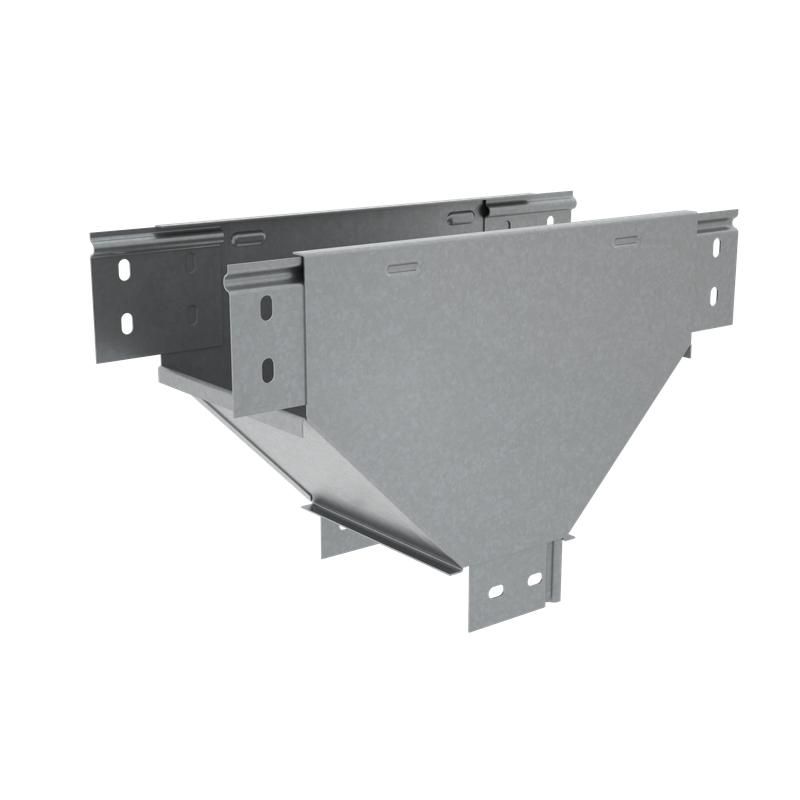

Отвод для лотка Т-образ. вертикал. вниз 100х50 "ПЛЮС" TDVplus50-100 INOX304 КМ PL6226 КМ-Профиль

Т-отвод вертикальный вниз для кабельного лотка 50х100 мм INOX304 от КМ-Профиль - элемент системы кабельной трассы, предназначенный для безопасного изменения направления кабелей вниз с сохранением минимального радиуса изгиба. Применяется там, где важны коррозионная стойкость и огнестойкость - например, в пищевой, фармацевтической промышленности или на объектах с повышенной влажностью.

Назначение и область применения

Этот Т-отвод предназначен для перехода кабельной трассы с горизонтального участка лотка на вертикальный спуск. Он обеспечивает плавный поворот с внутренним радиусом 100 мм, что предотвращает перегиб и повреждение кабелей. Подходит для систем, требующих соблюдения норм безопасности и долговечности - особенно в условиях агрессивной среды.

Технические характеристики

• Тип конструкции: Тройник вертикальный вниз
• Размеры входного/выходного отверстия: 50×100 мм
• Внутренний радиус изгиба: 100 мм
• Высота вертикального участка: 50 мм
• Ширина: 100 мм
• Материал: Нержавеющая сталь AISI 304
• Толщина стенки: 1 мм
• Огнестойкость: Да - выдерживает воздействие открытого пламени без распространения горения
• Цвет: Серый (естественный цвет нержавеющей стали)
• Покрытие: Необработанная поверхность - без лака, краски или гальванизации

Совместимость и монтаж

Т-отвод вертикальный вниз для кабельного лотка 50х100 мм INOX304 совместим исключительно с лотками серии PLUS той же ширины (100 мм) и высотой борта (50 мм). Установка выполняется с помощью болтов, саморезов или заклепок через специальные соединительные лепестки на боковых сторонах элемента. Лепестки обеспечивают точную центровку и жёсткость стыка без деформаций. Для герметичности стыков в агрессивных средах рекомендуется использовать уплотнители или термостойкий герметик.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по устойчивости к климатическим факторам. Материал AISI 304 подтверждает соответствие нормам для пищевых и медпроизводств. Огнестойкость гарантирует, что элемент не будет источником распространения пламени при возгорании. Отсутствие покрытия снижает риск отслоений и загрязнений - важно для помещений с высокими санитарными требованиями.

Преимущества

• Устойчивость к коррозии - идеально для влажных, солёных или химически активных сред
• Высокая теплостойкость - не деформируется при нагреве до +800 C
• Легко моется - поверхность не имеет пор, трещин или покрытий, которые можно повредить при мойке
• Жёсткая конструкция за счёт лепестков - минимизирует люфт и вибрацию после установки
• Совместимость с серийной продукцией PLUS - обеспечивает единый стиль и надёжность всей трассы

Ограничения применения

• Не предназначен для использования с лотками других серий или сторонних производителей - возможны щели и потеря жёсткости
• Не следует применять в условиях постоянного механического удара - толщина 1 мм не рассчитана на нагрузки сверх проектных
• Запрещён монтаж в местах с контактами с расплавленным металлом или открытым пламенем выше 800 C
• Не является герметичным элементом - при необходимости защиты от воды требуется дополнительная герметизация

Примеры использования

• Переход кабелей от потолочного лотка к оборудованию на полу в цехах пищевой промышленности
• Спуск кабельных трасс в лабораториях фармацевтики, где нужна частая дезинфекция
• Прокладка проводов в прибрежных зонах - морская соль не вызывает коррозии
• Обустройство кабельных путей на химзаводах с агрессивными паровыми средами

Практические советы

• Проверьте перед монтажом, чтобы внутренние размеры лотка точно совпадали с 50×100 мм - даже небольшое отклонение нарушит плотность стыка
• Используйте только нержавеющие метизы (A2/A4) - другие материалы могут вызвать гальваническую коррозию
• При сборке длинных трасс делайте контрольный замер радиуса изгиба - он должен быть не менее 100 мм во всех точках
• Для помещений с высокой влажностью или мытьём под давлением - заполните стыки между Т-отводом и лотком термостойким силиконовым герметиком
• Артикул pl6226 - всегда проверяйте его при заказе, так как аналоги от других брендов имеют другую форму и размеры
