Отвод для лотка Т-образ. вертикал. вниз с разворотом трассы на 90град. 150х100 сталь 1мм "ПЛЮС" TDVplus90-100-150 HD КМ PL2221 КМ-Профиль

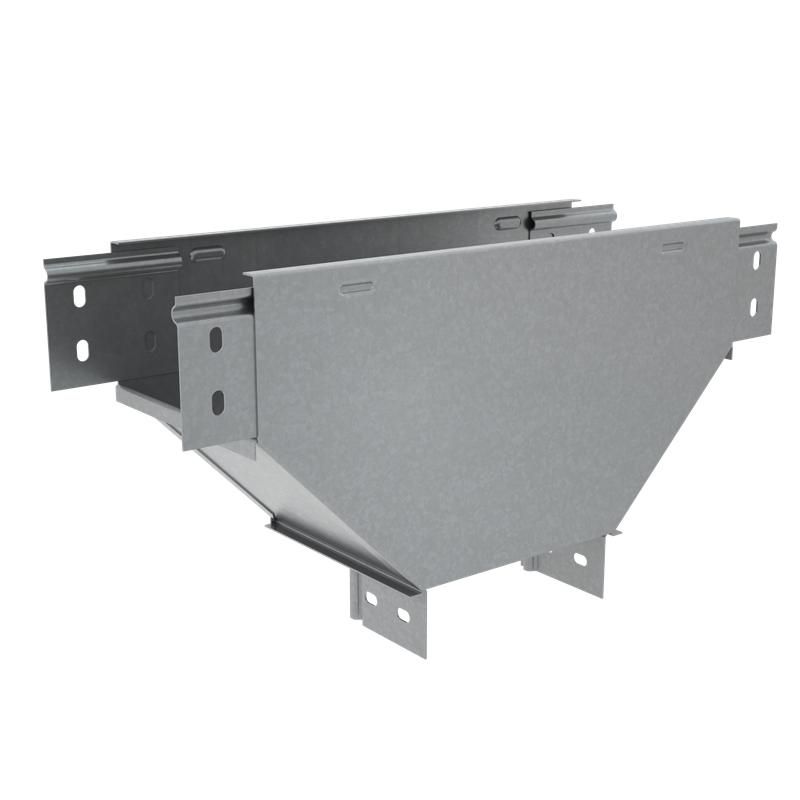

Т-отвод вертикальный 100х150 мм вниз с разворотом трассы на 90 градусов КМ-профиль, сталь 1 мм - элемент системы кабельного лотка, предназначенный для изменения направления трассы вниз с поворотом на 90°. Применяется совместно с металлическими лотками серии КМ-профиль, обеспечивает сохранение радиуса изгиба и надёжное соединение без дополнительных фитингов.

Назначение и область применения

Элемент предназначен для организации вертикального спуска кабельной трассы с одновременным поворотом её горизонтальной части на 90 градусов. Подходит для монтажа в местах, где требуется изменить направление трассы с горизонтального на вертикальное, например - при переходе с этажа на этаж, через перекрытия или вдоль колонн. Используется исключительно в комплекте с лотками той же серии и габаритов: ширина 150 мм, высота борта 100 мм.

Технические характеристики

• Тип изделия: T-образный отвод, вертикальный вниз с боковым ответвлением
• Размеры: внутренняя ширина 150 мм, высота 100 мм, внутренний радиус изгиба 100 мм
• Материал: оцинкованная сталь толщиной 1 мм
• Покрытие: горячий цинк по ГОСТ 9.307-89
• Цвет: серый
• Исполнение: с интегрированными соединительными лепестками
• Климатическое исполнение: О1 / О4 - для помещений с нормальной и повышенной влажностью, а также для наружной установки в условиях слабой коррозии
• Огнестойкость: да - соответствует требованиям к негорючим системам

Совместимость и монтаж

Т-отвод вертикальный 100х150 мм вниз с разворотом трассы на 90 градусов КМ-профиль, сталь 1 мм совместим только с лотками серии КМ-профиль аналогичных габаритов (150×100 мм). Соединение осуществляется с помощью саморезов или болтов через предварительно подготовленные отверстия в лепестках. Лепестки обеспечивают точную центровку и жёсткость стыка без деформаций. Установка требует выравнивания всех элементов до затяжки крепежа - перекосы снижают герметичность и долговечность сборки.

Безопасность и стандарты

• Огнестойкость подтверждена - не распространяет пламя, не выделяет токсичных веществ при нагреве
• Покрытие выполнено по ГОСТ 9.307-89 - гарантирует антикоррозийную стойкость
• Климатическое исполнение О1/O4 соответствует ГОСТ 15150-69 - допущен к использованию во влажных, пыльных и наружных условиях

Преимущества

• Интегрированные соединительные лепестки исключают необходимость в дополнительных крепёжных деталях
• Горячее цинкование защищает металл от коррозии даже при длительном контакте с влагой
• Фиксированный радиус 100 мм предотвращает перегиб кабелей и сохраняет целостность изоляции
• Огнестойкая конструкция соответствует требованиям пожарной безопасности для объектов инфраструктуры
• Унифицированная форма - совместима с другими элементами серии КМ-профиль

Ограничения применения

• Не применяется в агрессивных химических средах (например, в химцехах, кислотных зонах)
• Не подходит для монтажа с лотками других производителей или другой толщины стенки
• Запрещён монтаж в условиях постоянного погружения в воду - IP-класс защиты не указан, изделие не является водоупорным
• Не рассчитан на механические нагрузки сверх массы кабелей и собственного веса - не использовать как несущую конструкцию

Примеры использования

• Переход кабельной трассы с потолочного лотка на вертикальный стояк в офисном здании
• Спуск трассы от распределительного щита на второй этаж через перекрытие
• Обход колонн или трубопроводов в технических коридорах заводов
• Монтаж в кабельных каналах наружных площадок с периодическими осадками

Практические советы

• Перед монтажом проверьте соответствие ширины и высоты лотка - отклонение более чем +-2 мм вызывает люфт и снижение прочности соединения
• При установке в сыром помещении используйте антивибрационные прокладки между лотком и опорой - продлевает срок службы
• Не затягивайте крепёж слишком сильно - это может деформировать тонкостенную сталь 1 мм
• Для удобства сборки сначала закрепите все лепестки на одном конце, затем равномерно подтягивайте остальные
• Артикулы pl2221, tdvplus90*100*150 hd и tdvplus90-100-150 hd - это один и тот же продукт; различия лишь в формате записи номера
