Отвод для лотка Т-образ. вертикал. вниз 300х100 сталь 1мм "ПЛЮС" TDVplus100-300 HD КМ PL3615 КМ-Профиль

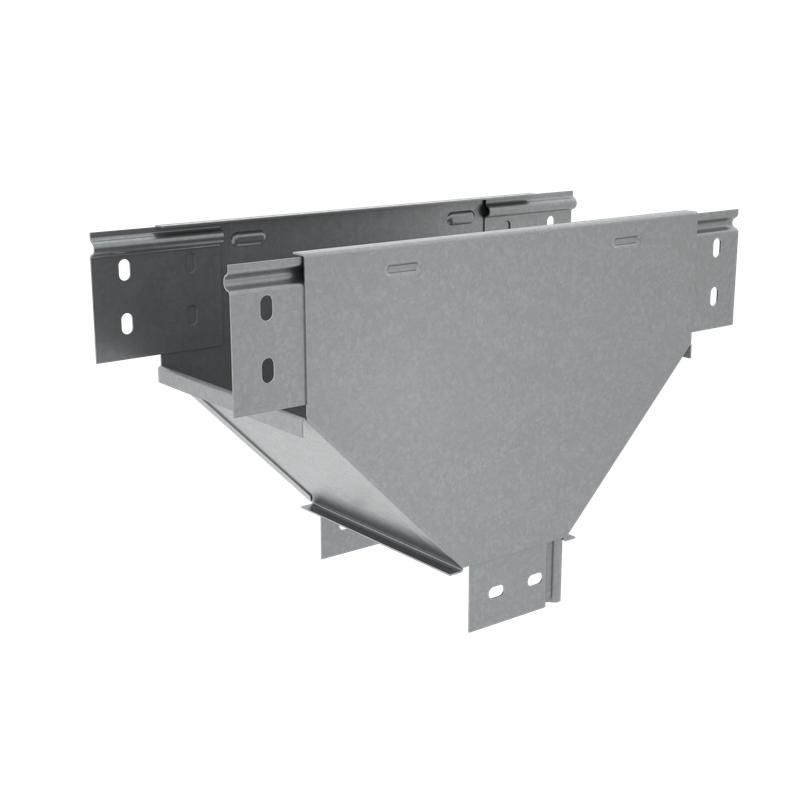

Т-отвод вертикальный вниз 100х300 мм сталь 1мм КМ-профиль HD - элемент кабельной трассы для организации вертикального перехода трассы вниз, совместим с металлическими лотками серии КМ-профиль HD. Применяется там, где важны прочность, коррозионная стойкость и точное соблюдение радиуса изгиба.

Назначение и область применения

Т-отвод вертикальный вниз 100х300 мм сталь 1мм КМ-профиль HD предназначен для изменения направления кабельной трассы с горизонтального на вертикальное - вниз. Он обеспечивает плавный поворот с внутренним радиусом 100 мм, что предотвращает перегиб кабелей и сохраняет целостность изоляции. Подходит для использования в системах с металлическими лотками той же ширины (300 мм) и высотой борта (100 мм) из серии КМ-профиль HD.

Области применения: промышленные объекты, серверные комнаты, энергообъекты, участки с повышенной влажностью, открытые площадки, зоны с низкой агрессивностью окружающей среды. Устойчив к воздействию влаги и коррозии благодаря оцинкованному покрытию.

Технические характеристики

• Тип конструкции: Тройник вертикальный вниз
• Размеры: ширина 300 мм, высота 100 мм, внутренний радиус 100 мм
• Толщина материала: 1 мм
• Материал: оцинкованная сталь
• Покрытие: горячий цинк (по ГОСТ 9.307-89)
• Цвет: серый
• Исполнение: с интегрированным соединителем
• Климатическое исполнение: О1 / О4 (для помещений и на открытом воздухе)
• Огнестойкость: да

Совместимость и монтаж

Т-отвод вертикальный вниз 100х300 мм сталь 1мм КМ-профиль HD совместим исключительно с лотками серии КМ-профиль HD той же ширины (300 мм) и высотой борта (100 мм). Соединение осуществляется через специальные лепестки на корпусе - они обеспечивают плотную фиксацию и жёсткость стыка без дополнительных деталей.

Установка выполняется с использованием стандартных метизов (болтов, гаек, шайб). Лепестки уже подготовлены под крепление - достаточно просверлить отверстия в лотке и зафиксировать болтами. Нет необходимости в сварке или герметизации.

Безопасность и стандарты

Изделие соответствует требованиям:

• ГОСТ 9.307-89 - оцинкование методом горячего погружения
• ГОСТ 15150-69 - климатические условия эксплуатации О1 (умеренный климат, закрытые помещения) и О4 (открытый воздух, слабокоррозийная среда)
• Подтверждена огнестойкость - не распространяет пламя, не выделяет токсичных газов при нагреве

Преимущества

• Жёсткая конструкция за счёт интегрированных соединительных лепестков - снижает риск деформации при нагрузках
• Горячее цинкование обеспечивает долговечность даже в условиях влажности и температурных колебаний
• Не требует дополнительных комплектующих для сборки - всё в одном элементе
• Сохраняет радиус изгиба 100 мм - безопасно для кабелей с жёсткой изоляцией
• Легко комбинируется с другими элементами серии КМ-профиль HD

Ограничения применения

• Не предназначено для установки в агрессивных химических средах (например, в химцехах с кислотными парями)
• Не подходит для монтажа с лотками других серий или производителей - возможны щели и потеря жёсткости
• Запрещён монтаж в местах постоянного контакта с открытым огнем или высокотемпературным оборудованием (выше +100 C)
• Не следует использовать в условиях сильной механической вибрации без дополнительной фиксации

Примеры использования

• Переход кабельной трассы с потолочного лотка на вертикальный стояк в серверной
• Спуск кабелей от распределительного щита к нижнему уровню оборудования на заводе
• Организация маршрута для силовых кабелей в подземном техническом этаже с высокой влажностью
• Прокладка в наружных кабельных каналах на промплощадке с сезонными осадками

Практические советы

• Проверьте соответствие ширины и высоты лотка перед заказом - Т-отвод вертикальный вниз 100х300 мм сталь 1мм КМ-профиль HD работает только с лотками 300×100 мм
• При монтаже используйте антивибрационные прокладки, если трасса проходит рядом с насосами или компрессорами
• Не затягивайте болты слишком сильно - это может деформировать тонкий металл (1 мм)
• Для длительной эксплуатации вне помещений проверяйте состояние цинкового покрытия раз в год - при наличии белых пятен (белой ржавчины) протрите поверхность сухой ветошью
• Этот элемент можно использовать в качестве базового узла для формирования ответвлений - например, при подключении нескольких кабелей к одной точке спуска
