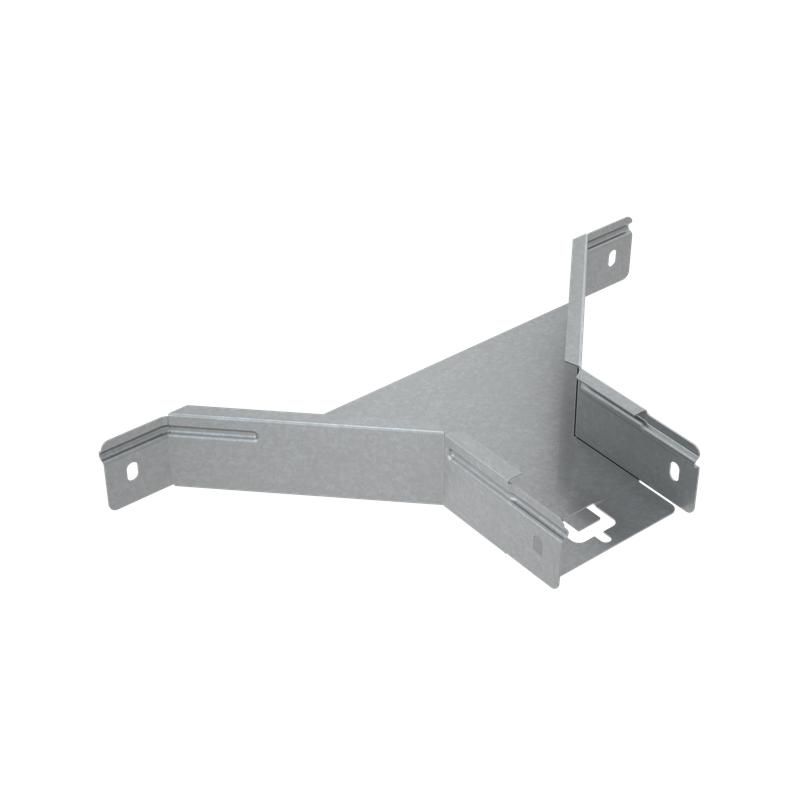

Ответвитель для лотка Т-образ. 300х50 сталь 1мм "ПЛЮС" TUplus50-300 КМ PL0583 КМ-Профиль

Ответвитель Т-образный 50х300 мм сталь 1мм КМ-профиль серия ПЛЮС - это элемент кабельной трассы для создания горизонтального Т-разветвления в металлическом профиле. Он совместим с другими деталями серии ПЛЮС и обеспечивает надёжное соединение без сварки, благодаря интегрированному замку. Подходит для внутренней прокладки кабелей в офисах, цехах и производственных помещениях.

Назначение и область применения

Ответвитель Т-образный 50х300 мм сталь 1мм КМ-профиль серия ПЛЮС предназначен для организации ответвлений в горизонтальной плоскости кабельной трассы. Его используют там, где необходимо вывести кабели из основного канала в сторону - например, к оборудованию, распределительным щитам или точкам питания. Применяется исключительно внутри зданий, в условиях сухого или умеренно влажного воздуха. Не предназначен для наружной установки, подземной прокладки или агрессивных сред.

Технические характеристики

• Тип: Т-образный ответвитель горизонтальный
• Материал: оцинкованная сталь толщиной 1 мм
• Габариты: ширина 300 мм, высота 50 мм
• Внутренний радиус изгиба: 100 мм - позволяет безопасно прокладывать кабели без перегибов
• Покрытие: оцинкование по методу Сендзимира - равномерное, прочное антикоррозийное покрытие
• Цвет: серый
• Климатическое исполнение: У1 / УХЛ1 - работает при температуре от −40C до +40C
• Огнестойкость: да - материал не распространяет горение
• Исполнение: с интегрированным соединителем - не требует болтов, заклёпок или сварки

Совместимость и монтаж

Ответвитель Т-образный 50х300 мм сталь 1мм КМ-профиль серия ПЛЮС совместим только с другими элементами серии ПЛЮС того же размера - 300 мм шириной и 50 мм высотой борта. Монтаж выполняется путём вставки в основную трассу до характерного щелчка - соединитель автоматически фиксируется. Нет необходимости в инструменте. После сборки поверхность закрывается крышкой серии ПЛЮС, которая защёлкивается без дополнительных креплений. Не используйте этот ответвитель с продукцией других серий - даже при одинаковых габаритах возможны проблемы с герметичностью и жёсткостью соединения.

Безопасность и стандарты

Элемент соответствует требованиям ГОСТ 15150-69 по климатическому исполнению У1/УХЛ1. Обеспечивает огнестойкость согласно нормам для металлических кабельных систем. Соответствие стандартам подтверждается наличием рекомендованного проектного ассортимента - изделие одобрено для использования в официальных проектах.

Преимущества

• Не требует сварки или крепёжа - экономит время при монтаже
• Прочное оцинкованное покрытие защищает от коррозии в течение всего срока службы
• Форма с радиусом 100 мм снижает риск повреждения кабелей при прокладке
• Автоматическая фиксация через интегрированный замок - минимизирует человеческий фактор
• Поддерживается крышка серии ПЛЮС - обеспечивает целостность системы и удобство обслуживания

Ограничения применения

• Не применяется вне помещений - не рассчитан на осадки, прямые солнечные лучи или повышенную влажность
• Не используется в химически активных средах - например, рядом с кислотными или щелочными выбросами
• Не допускается использование с профилем другой серии - даже если размеры совпадают
• Не предназначен для нагрузки выше массы стандартной кабельной трассы - не служит несущим элементом

Примеры использования

• Ответвление от главной трассы к станку на производстве
• Разветвление кабелей к группе розеток в офисном помещении
• Подключение к распределительному щиту от основного кабельного канала
• Обход препятствий (колонн, труб) в технологических коридорах

Практические советы

• Перед монтажом проверьте, что основная трасса имеет точно такие же параметры - 300×50 мм. Любое отклонение нарушает плотность соединения.
• Если требуется частая доступность кабелей - всегда используйте крышку серии ПЛЮС. Без неё система теряет степень защиты и эстетичность.
• Не перегружайте ответвитель большим количеством крупных кабелей - радиус 100 мм ограничен; соблюдайте минимальный радиус изгиба указанный в документации к проводам.
• Артикулы этого изделия: pl0583, tuplus50-300, tuplus50*300 - сохраните их при заказе запчастей или расширении системы.
