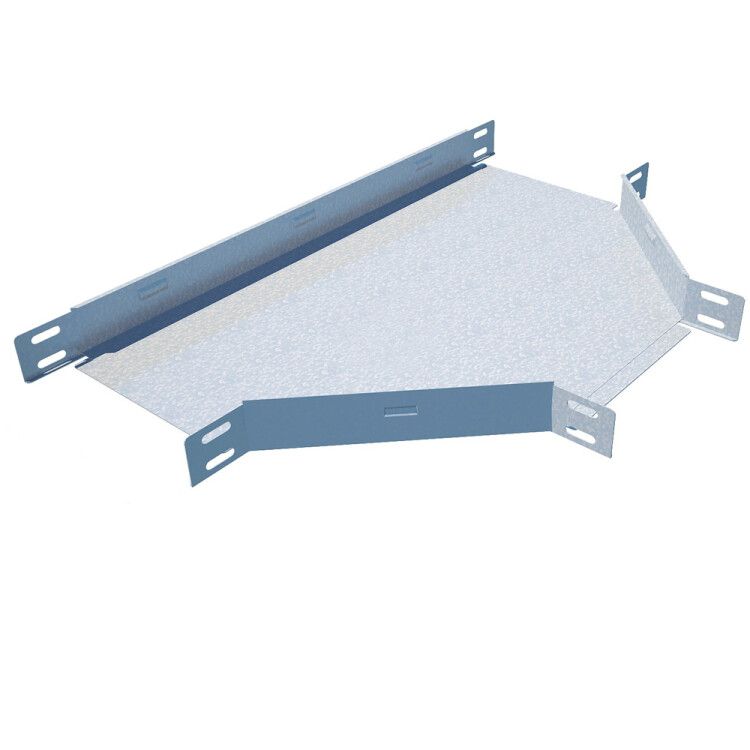

Отвод для лотка Т-образ. 300х50 сталь 1мм TD50-300 КМ LO0142 КМ-Профиль

Т-отвод 50x300 мм сталь оцинкованная КМ-профиль - элемент кабельной трассы для формирования ответвлений в горизонтальной плоскости. Изделие совместимо с лотками серии КМ-Профилю шириной 300 мм и высотой 50 мм, обеспечивает сохранение радиуса изгиба и надёжное соединение. Артикулы: td50*300, lo0142, td50-300.

Назначение и область применения

Т-отвод 50x300 мм сталь оцинкованная КМ-профиль предназначен для создания T-образного ответвления в кабельной трассе. Применяется там, где необходимо изменить направление трассы под углом 90°, сохранив её геометрию и целостность. Подходит для внутренней прокладки кабелей в помещениях: офисах, производственных цехах, распределительных щитовых, серверных. Не предназначен для открытых площадок, агрессивных сред или повышенной влажности.

Технические характеристики

• Тип изделия: Т-образный отвод горизонтальный
• Размеры: высота 50 мм, ширина 300 мм
• Материал: сталь оцинкованная по методу Сендзимира
• Толщина стенки: 1 мм
• Внутренний радиус изгиба: 100 мм - обеспечивает плавный переход кабеля без перегибов
• Покрытие: оцинкованное, антикоррозийное, долговечное
• Цвет: серый
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допускает работу при температуре от −40C до +40C в условиях сухого или умеренно влажного воздуха
• Огнестойкость: да - соответствует требованиям к негорючим материалам
• Исполнение: с интегрированными соединительными лепестками

Совместимость и монтаж

Т-отвод 50x300 мм сталь оцинкованная КМ-профиль совместим исключительно с лотками серии КМ-Профилю того же размера: 300 мм шириной и 50 мм высотой борта. Соединение осуществляется через интегрированные лепестки - они плотно заходят в бортики лотка и фиксируются саморезами или заклёпками. Монтаж выполняется без сварки: достаточно просверлить отверстия и затянуть метизы. Лепестки обеспечивают жёсткость стыка и предотвращают провисание трассы. Для герметичности и защиты от пыли рекомендуется использовать крышку для Т-отвода (продается отдельно).

Безопасность и стандарты

Изделие соответствует ГОСТ 15150-69 по климатическому исполнению У1/УХЛ1/УХЛ3. Огнестойкость подтверждает соответствие нормам безопасности для электроустановок. Метод оцинкования Сендзимира гарантирует равномерное покрытие и долговечную защиту от коррозии. Нет выделения токсичных веществ при нагреве - безопасно для замкнутых помещений.

Преимущества

• Плавный радиус 100 мм снижает риск повреждения кабелей при прокладке
• Оцинковка по Сендзимиру - прочнее и долговечнее обычного цинкования
• Интегрированные лепестки упрощают сборку и усиливают соединение
• Не требует специального оборудования для установки
• Серый цвет не выгорает и хорошо сочетается с другими элементами трассы

Ограничения применения

• Не применяется во влажных, сырых или агрессивных средах (например, в канализационных коллекторах, на улице, в химических цехах)
• Не предназначена для вертикальных ответвлений - только горизонтальное T-ответвление
• Не совместима с лотками других серий или производителей - даже при одинаковых размерах
• Толщина 1 мм не рассчитана на значительные механические нагрузки - не следует использовать как несущую конструкцию

Примеры использования

• Ответвление кабельной трассы от основного лотка к станку в цеху
• Переход от прямого участка к распределительному щиту в серверной комнате
• Обход препятствия (вентиляционный канал, трубопровод) в офисном здании
• Формирование развилки для питания нескольких устройств от одного кабельного маршрута

Практические советы

• Перед монтажом проверьте, что лотки и Т-отвод 50x300 мм сталь оцинкованная КМ-профиль принадлежат одной серии - различия в форме лепестков могут помешать соединению
• Используйте саморезы с пластиковыми или резиновыми прокладками, чтобы не повредить цинковое покрытие
• Если трасса проходит в зоне с возможным пылевым воздействием - обязательно установите крышку
• Не перегружайте отвод более чем 8–10 кг веса кабелей - это оптимальная нагрузка для толщины 1 мм
• При необходимости модифицировать отвод (например, сделать отверстие под вывод кабеля) - используйте ножницы по металлу, после чего обработайте край против коррозии
