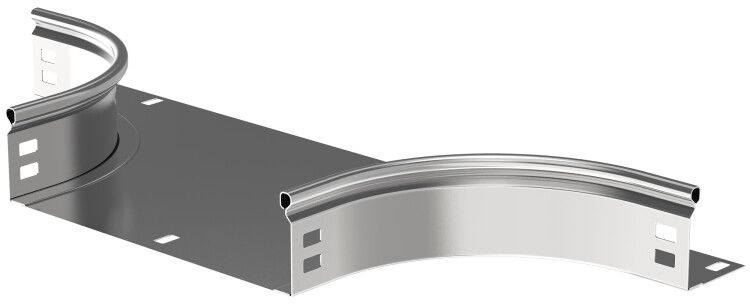

Отвод Т-образ. плавн. тип Г01 ESCA 50х300мм IEK COT01-0-050-300

Отвод Т-образный плавный тип Г01 50х300мм от IEK (ИЭК) - элемент кабельной системы для плавного изменения направления трассы в виде буквы Т или Х, обеспечивающий сохранение целостности проводки при монтаже в труднодоступных зонах. Артикул cot01-0-050-300 соответствует серии ESCA и рассчитан на длительную эксплуатацию в промышленных условиях.

Назначение и область применения

Отвод Т-образный плавный тип Г01 50х300мм используется для создания горизонтальных ответвлений кабельных трасс - например, когда необходимо вывести кабели в сторону от основной линии без резких поворотов. Также он подходит для Т-ответвлений вниз, в вертикальной плоскости, где крышка не требуется. Применяется в системах распределения электроэнергии на заводах, в цехах, на транспорте и в других объектах с высокой плотностью кабельных коммуникаций.

Технические характеристики

• Форма: Т-образный плавный отвод с внутренним радиусом 100 мм - снижает механическую нагрузку на кабели при прокладке.
• Размеры: ширина лотка 300 мм, высота 50 мм - позволяет размещать значительное количество кабелей одного сечения.
• Материал: сталь с оцинкованным покрытием по методу Сендзимира - гарантирует устойчивость к коррозии даже в агрессивной среде.
• Толщина стенки: 0,8 мм - достаточная жесткость для стационарной установки без деформации.
• Цвет: RAL 7047 (серый матовый) - совместим с большинством стандартных кабельных систем.
• Степень защиты: IP00 - не защищен от попадания воды и пыли; требует установки в закрытых помещениях или внутри кабельных каналов.
• Температурный диапазон: от –50 C до +40 C - работает в холодных регионах и в неотапливаемых зданиях.
• Срок службы: 20 лет - при соблюдении условий эксплуатации и отсутствии механических повреждений.
• Огнестойкость: да - сохраняет целостность цепи при воздействии открытого огня, что важно для систем аварийного освещения и управления.
• Норматив: ГОСТ Р 52868-2007 - соответствие требованиям к кабельным лоткам в России.
• Исполнение: с интегрированным соединительным разъёмом - упрощает сборку и исключает необходимость внешних фиксирующих элементов.

Совместимость и монтаж

Отвод Т-образный плавный тип Г01 50х300мм совместим с другими элементами серии ESCA от IEK того же размера (50×300 мм). Устанавливается на опорные кронштейны или крепится к стене/потолку с помощью болтов через предварительно подготовленные отверстия. Монтаж выполняется после прокладки кабелей - изделие не имеет крышки, поэтому кабели должны быть уже уложены перед установкой отвода. Для герметизации соединений рекомендуется использовать специальные заглушки или термоусадочные трубки, особенно при наличии влаги в помещении.

Безопасность и стандарты

Отвод соответствует ГОСТ Р 52868-2007 и обеспечивает огнестойкость - способен сохранить функциональность кабельной трассы при возгорании. Это делает его подходящим для использования в системах безопасности, эвакуационного освещения и автоматического управления. Отсутствие степени защиты IP означает, что использование вне закрытых корпусов запрещено - риск поражения током и повреждения кабелей при контакте с влагой или пылью.

Преимущества

• Плавный радиус 100 мм минимизирует перегибы кабелей - продлевает срок службы изоляции.
• Оцинкование по методу Сендзимира обеспечивает равномерное и прочное антикоррозийное покрытие - выше качества обычного гальванизированного металла.
• Интегрированный разъём ускоряет сборку и снижает риск некачественного соединения между секциями.
• Сохранение целостности цепи при пожаре - важное преимущество для критических систем.
• Долгий срок службы - снижает затраты на замену и обслуживание.

Ограничения применения

• Не предназначена для открытого монтажа на улице или во влажных помещениях - степень защиты IP00 не допускает контакт с водой и пылью.
• Не содержит крышку - нельзя использовать там, где требуется доступ к кабелям без демонтажа всего участка трассы.
• Не подходит для кабелей с большим наружным диаметром - максимальная вместимость зависит от типа и количества проводов, которые можно безопасно поместить в лоток 50×300 мм.
• Требует точного расчета нагрузки на крепление - при большой массе кабелей возможна прогибание конструкции без дополнительных поддерживающих элементов.

Примеры использования

• На производстве: организация ответвления кабелей питания к станкам от главной трассы вдоль конвейера.
• В логистических комплексах: изменение направления трассы вокруг колонн или оборудования без нарушения маршрута.
• В энергообъектах: прокладка кабелей управления в распределительном щите с переходом вниз к нижнему уровню.
• В системах противопожарной сигнализации: обеспечение надежного прохождения кабелей через Т-узлы без потери связи при пожаре.

Практические советы

• Перед монтажом проверьте, чтобы все кабели помещались в лоток без перегрузки - превышение заполнения вызывает перегрев и повреждение изоляции.
• Используйте только крепления, рекомендованные производителем IEK для серии ESCA - они обеспечивают правильную нагрузку и совпадают по шагу отверстий.
• Если отвод устанавливается в месте с повышенной влажностью, дополнительно герметизируйте стыки с соседними элементами.
• При использовании в холодных условиях (до –50 C) убедитесь, что кабели имеют аналогичный температурный класс - материал отвода выдерживает, но изоляция кабелей должна быть совместима.
• Запомните: этот отвод - часть системы, а не самостоятельный элемент. Он должен применяться только в связке с другими компонентами ESCA того же формата.
