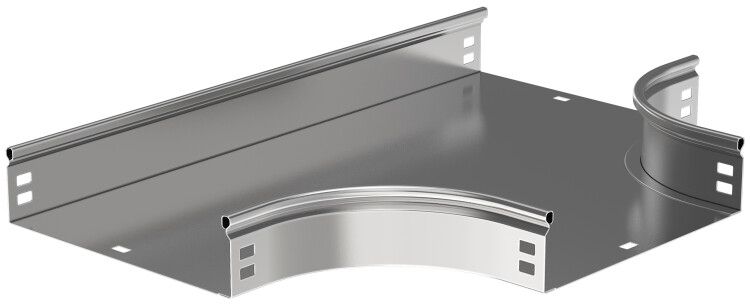

Разветвитель Т-образ. плавн. тип Г01 ESCA 50х300мм IEK CRT01-0-050-300

Разветвитель Т-образный плавный тип Г01 ESCA 50х300мм - это элемент кабельной системы, предназначенный для безопасного и плавного изменения направления трассы на 90 градусов в виде буквы T. Продукт от IEK серии ESCA с артикулом crt01-0-050-300 подходит для прокладки силовых и управляющих кабелей в промышленных условиях, где важна надежность и долгий срок службы.

Назначение и область применения

Разветвитель Т-образный плавный тип Г01 ESCA 50х300мм используется для создания Т-образного ответвления в кабельном лотке без резких углов. Это позволяет сохранить целостность изоляции кабелей, предотвращает перегибы и снижает механическую нагрузку на провода. Подходит для установки в производственных помещениях, на заводах, в распределительных пунктах, на транспорте и других объектах с высокой плотностью кабельных трасс.

Технические характеристики

• Высота лотка: 50 мм - соответствует стандартным размерам кабельных систем для легких и средних нагрузок
• Ширина лотка: 300 мм - обеспечивает достаточную ёмкость для группового прохода кабелей
• Материал: сталь с покрытием по методу Сендзимира - гарантирует коррозионную стойкость и прочность
• Толщина стенки: 0,8 мм - оптимальная жесткость для монтажа без деформаций
• Покрытие: оцинковано по методу Сендзимира - защитный слой цинка ≥10 мкм, устойчив к воздействию влаги и химикатов
• Исполнение: с интегрированным соединительным разъёмом - исключает необходимость дополнительных фланцев или болтовых соединений
• Климатическое исполнение: У2 / ХЛ2 / УХЛ2 / ОМ2 - допускает применение в закрытых помещениях с умеренным и холодным климатом
• Диапазон рабочих температур: от –50 C до +40 C - работает в суровых условиях, включая неотапливаемые зоны
• Степень защиты: IP00 - не защищён от попадания воды и пыли; требует установки внутри замкнутых каналов или под крышками
• Срок службы: 20 лет - рассчитан на длительную эксплуатацию без потери функциональности
• Цвет: светло-серый - совместим с другими элементами серии ESCA
• Соответствие нормативам: ГОСТ Р 52868-2007 - сертифицирован для использования в России и странах ЕАЭС

Совместимость и монтаж

Разветвитель Т-образный плавный тип Г01 ESCA 50х300мм совместим с лотками того же типа и размера от серии ESCA. Интегрированный соединительный разъём позволяет легко состыковать его с прямыми участками без дополнительных креплений. Монтаж выполняется путём вставки в основную трассу и фиксации с помощью штатных защёлок или саморезов (при необходимости). Для герметичности рекомендуется использовать крышки (не входят в комплект). Диапазон посадочных размеров - строго 50×300 мм, другие размеры не подходят.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 52868-2007, регламентирующим конструкцию и безопасность кабельных лотков. Наличие оцинкованного покрытия снижает риск возникновения электрохимической коррозии. Однако, поскольку степень защиты IP00 не предусматривает защиту от внешней среды, использование вне закрытых коробов или под крышками запрещено - это важно для соблюдения правил электробезопасности.

Преимущества

• Плавный радиус поворота - минимизирует риски повреждения кабелей при прокладке
• Интегрированный разъём - ускоряет сборку, исключает лишние детали и возможные точки отказа
• Оцинкование по методу Сендзимира - более равномерное и прочное покрытие, чем обычное горячее цинкование
• Совместимость с продукцией IEK серии ESCA - возможность единой системы монтажа
• Долгий срок службы - снижает затраты на обслуживание и замену

Ограничения применения

• Не применяется в открытых наружных сетях - IP00 не защищает от осадков, пыли и влаги
• Не подходит для кабелей с большим наружным диаметром - необходимо проверять вместимость по сечению перед монтажом
• Требует обязательного использования крышек - без них нарушается безопасность и эргономика трассы
• Запрещена установка в местах с постоянными вибрациями выше нормы - материал толщиной 0,8 мм не предназначен для ударных нагрузок

Примеры использования

• Обустройство ответвлений к станкам на конвейерной линии
• Разводка кабелей в распределительных щитах с ограниченным пространством
• Подключение датчиков и приводов в автоматизированных цехах
• Прокладка кабелей управления в логистических комплексах с многоуровневыми трассами

Практические советы

• Перед монтажом убедитесь, что суммарный диаметр всех кабелей не превышает 70–80% внутреннего объема лотка - это обеспечит свободный доступ и теплоотдачу
• Используйте только крышки от той же серии ESCA - они точно совпадают по форме и креплению
• При использовании в сырых помещениях дополнительно обработайте стыки герметиком, даже при наличии оцинковки
• Не используйте этот разветвитель как несущий элемент - он не рассчитан на вес оборудования, только на кабели
• Проверьте соответствие артикула crt01-0-050-300 с заказом - аналоги от других брендов имеют другую форму и размеры креплений
