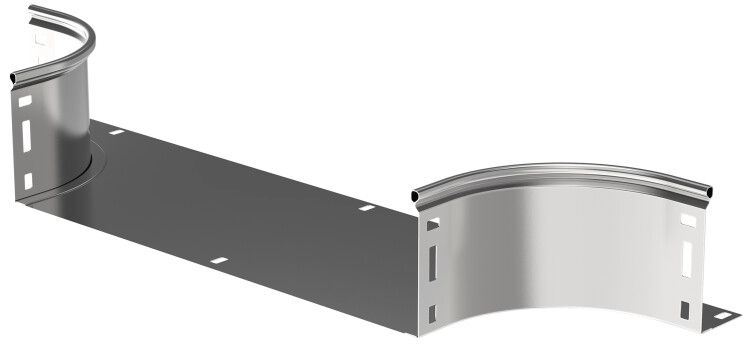

Отвод Т-обр. плавн. тип Г01 ESCA 50х400мм | COT01-0-050-400 IEK

Отвод Т-образный плавный тип Г01 50х400мм от IEK (ИЭК) - элемент кабельной системы для плавного изменения направления трассы в виде буквы T или X, обеспечивает организацию ответвлений без острых углов. Артикул cot01-0-050-400 соответствует серии ESCA и рассчитан на длительную эксплуатацию в промышленных условиях.

Назначение и область применения

Отвод Т-образный плавный тип Г01 50х400мм используется для создания горизонтальных Т- или Х-образных ответвлений кабельных трасс. Подходит также для вертикального отвода вниз - без установки крышки. Применяется в системах распределения силовых и управляющих кабелей на объектах с высокой плотностью прокладки: заводские цеха, энергообъекты, транспортная инфраструктура, логистические терминалы.

Технические характеристики

• Высота кабельного лотка: 50 мм - позволяет прокладывать кабели сечением до 95 мм2 в одном ряду
• Ширина: 400 мм - обеспечивает достаточное пространство для групповой прокладки кабелей
• Внутренний радиус: 100 мм - минимизирует механическую нагрузку на изоляцию кабелей при изгибе
• Материал: сталь с оцинкованным покрытием по методу Сендзимира - защитный слой цинка ≥10 мкм, повышает коррозионную стойкость
• Толщина стенки: 0,8 мм - баланс между жесткостью и весом
• Цвет: светло-серый - совместим с другими элементами серии ESCA
• Степень защиты: IP00 - не защищен от попадания воды и пыли; требует установки в закрытых каналах или под крышками
• Рабочий температурный диапазон: от –50 C до +40 C - подходит для холодных регионов и неотапливаемых помещений
• Огнестойкость: да - материал не распространяет горение, соответствует требованиям пожарной безопасности
• Срок службы: 20 лет - при соблюдении условий эксплуатации
• Нормативный документ: ГОСТ Р 52868-2007 - соответствие российским стандартам на кабельные лотки
• Климатическое исполнение: У2 / ХЛ2 / УХЛ2 / ОМ2 - допущен к использованию в умеренных, холодных и влажных зонах

Совместимость и монтаж

Отвод Т-образный плавный тип Г01 50х400мм совместим с лотками серии ESCA от IEK того же размера (50×400 мм). Интегрированный соединитель позволяет фиксировать элемент без дополнительных крепежей - достаточно выровнять и зафиксировать болтами к смежным участкам лотка. Монтаж выполняется на предварительно установленные опоры или кронштейны. Для вертикального отвода вниз требуется надежная фиксация нижнего торца. Крышка в комплект не входит - её необходимо заказать отдельно, если требуется герметизация.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 52868-2007, что гарантирует механическую прочность и совместимость с другими элементами кабельной системы. Огнестойкость подтверждена материалом - сталь с цинковым покрытием не поддерживает горение. Отвод не содержит пластиковых деталей, исключая риск возгорания при перегреве. Однако из-за степени защиты IP00 запрещено использование во влажных средах без дополнительной защиты (крышек, кожухов).

Преимущества

• Плавный радиус 100 мм снижает риск повреждения кабелей при прокладке
• Оцинкование по методу Сендзимира обеспечивает долговечность даже в агрессивных средах
• Интегрированный соединитель ускоряет сборку и исключает необходимость в дополнительных переходниках
• Поддержка широкого температурного диапазона делает изделие универсальным для всех климатических зон России
• Совместимость с сериями ESCA от IEK - возможность модульного расширения системы

Ограничения применения

• Не предназначен для открытой прокладки - степень защиты IP00 требует обязательного использования крышек или корпусов
• Не рекомендуется применять в помещениях с постоянным воздействием химически активных жидкостей (кислоты, щелочи)
• Запрещено использовать как самостоятельный несущий элемент - только как часть целостной кабельной системы
• Не подходит для прокладки кабелей с внешним диаметром более 30–35 мм в одной плоскости - возможна перегрузка по наполнению

Примеры использования

• Т-образное ответвление от основной трассы к станку на производстве
• Переход от горизонтальной линии к вертикальному шахтному каналу в многоэтажном здании
• Обход препятствий (колонн, трубопроводов) в цехах с ограниченным пространством
• Распределение кабелей в распределительных пунктах с множеством выходов

Практические советы

• При проектировании учтите посадочные габариты: высота 50 мм и ширина 400 мм должны точно совпадать с соседними лотками
• Для вертикального отвода вниз используйте дополнительные крепления - вес кабелей может вызвать прогиб
• Выбирайте крышку типа КЛ-50x400 от IEK для герметизации - она совместима по форме и креплению
• Проверьте наличие свободного места вокруг отвода - внутренний радиус 100 мм требует минимального зазора 150 мм снаружи
• При монтаже в местах с вибрацией (например, рядом с насосами) используйте демпферные прокладки
