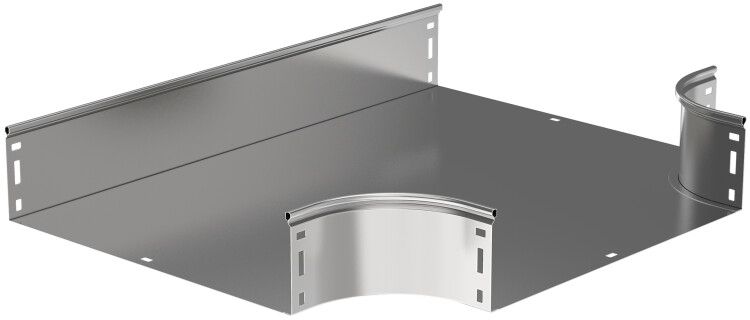

Разветвитель Т-образ. плавн. тип Г01 ESCA 50х400мм IEK CRT01-0-050-400

Разветвитель Т-образный плавный тип Г01 50х400 мм от IEK (ИЭК), артикул crt01-0-050-400, предназначен для создания плавного Т-образного ответвления в кабельной трассе с сохранением целостности маршрута прокладки. Этот элемент серии ESCA используется там, где требуется изменить направление кабельной системы без резких углов.

Назначение и область применения

Разветвитель Т-образный плавный тип Г01 50х400 мм применяется для организации перехода одной кабельной трассы на другую под углом 90 градусов - например, когда основная линия должна ответвиться в сторону к оборудованию, шкафу или распределительному пункту. Подходит для прокладки силовых и управляющих кабелей в промышленных помещениях, на производствах, в энергообъектах и объектах ЖКХ. Элемент обеспечивает равномерное распределение нагрузки на кабели и снижает риск повреждений изгиба.

Технические характеристики

• Тип конструкции: Горизонтальный тройник - позволяет выполнять ответвление в плоскости кабельного лотка;
• Высота лотка: 50 мм - совместим с кабелями малого и среднего сечения;
• Ширина лотка: 400 мм - рассчитан на плотную укладку множества кабелей;
• Материал: Сталь с покрытием по методу Сендзимира - высокая коррозионная стойкость;
• Толщина стенки: 0,8 мм - достаточна для механической прочности при нормальных нагрузках;
• Степень защиты IP00: Нет защиты от пыли и воды - используется только внутри закрытых помещений;
• Диапазон температур: от -50 C до +40 C - работает в холодных и умеренных климатических зонах;
• Климатическое исполнение: У2 / ХЛ2 / УХЛ2 / ОМ2 - допущено к применению в условиях повышенной влажности, умеренного и холодного климата;
• Цвет: Светло-серый - соответствует цветовой гамме других элементов серии ESCA;
• Срок службы: До 20 лет при соблюдении условий эксплуатации;
• Нормативный документ: ГОСТ Р 52868-2007 - соответствие требованиям к металлическим кабельным лоткам.

Совместимость и монтаж

Разветвитель Т-образный плавный тип Г01 50х400 мм совместим со всеми лотками серии ESCA того же размера - 50×400 мм. Монтаж выполняется болтовым соединением с использованием стандартных крепежных элементов, предусмотренных для лотков этой серии. Для герметизации и защиты от внешних воздействий необходимо использовать крышки - они не входят в комплект и приобретаются отдельно. Перед установкой проверьте, что радиус изгиба не меньше минимально допустимого для используемых кабелей.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 52868-2007, который регламентирует требования к металлическим кабельным системам. Производство выполнено с учетом требований к механической прочности, долговечности и химической стойкости покрытия. Отсутствие степени защиты IP выше IP00 означает, что использование вне закрытых помещений запрещено - контакт с влагой, пылью или агрессивными средами недопустим.

Преимущества

• Плавный изгиб снижает механическое напряжение на жилы кабелей при прокладке;
• Оцинкование по методу Сендзимира гарантирует защитный слой цинка более 10 мкм - устойчивость к коррозии в течение всего срока службы;
• Стандартные размеры обеспечивают взаимозаменяемость с другими элементами серии ESCA;
• Поддерживает плотную укладку кабелей благодаря ширине 400 мм - оптимально для многожильных трасс;
• Не требует специального оборудования для монтажа - фиксируется стандартными болтами.

Ограничения применения

• Не предназначена для открытых площадок, улиц, туннелей или сырых помещений - степень защиты IP00 исключает любые контакты с водой и пылью;
• Не рекомендуется для использования в агрессивных средах (например, химические цеха, морские порты);
• Не содержит крышку - обязательна её установка для предотвращения попадания посторонних предметов и обеспечения безопасности персонала;
• Не подходит для кабелей с большим наружным диаметром - максимальная высота лотка 50 мм ограничивает количество и размер кабелей;
• Запрещён монтаж при температурах ниже -50 C - материал становится хрупким.

Примеры использования

• Ответвление от главной кабельной трассы к станку на производстве;
• Переход от вертикального участка лотка к горизонтальному в цеху с ограниченным пространством;
• Обустройство распределительной точки в машинном зале с несколькими потребителями;
• Прокладка кабелей управления в автоматизированных линиях с необходимостью изменения направления.

Практические советы

• Выбирая этот разветвитель, всегда сверьте ширину и высоту с уже установленными лотками - даже небольшое расхождение может помешать сборке;
• Установите крышку сразу после прокладки кабелей - это предотвратит случайное попадание инструментов, мусора или проводов;
• Проверьте, чтобы внутренний радиус изгиба не был меньше 10–15 диаметров самого крупного кабеля - иначе возможны повреждения изоляции;
• При длительной эксплуатации в условиях повышенной влажности периодически осматривайте места стыков - хотя покрытие надёжное, механические повреждения могут нарушить целостность цинка;
• Для удобства монтажа используйте одинаковый шаг крепления между лотком и разветвителем - так система будет выглядеть аккуратнее и работать стабильнее.
