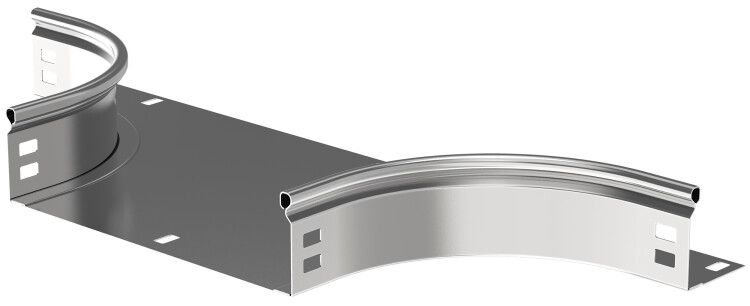

Отвод Т-обр. плавн. тип Г01 ESCA 80х200мм | COT01-0-080-200 IEK

Отвод Т-образный плавный тип Г01 ESCA 80х200мм - элемент кабельной системы IEK, предназначенный для плавного изменения направления трассы в виде буквы T или X, обеспечивает надёжную прокладку кабелей в промышленных условиях. Артикул cot01-0-080-200 соответствует требованиям ГОСТ Р 52868-2007 и рассчитан на длительную эксплуатацию.

Назначение и область применения

Отвод Т-образный плавный тип Г01 ESCA 80х200мм используется для создания горизонтальных ответвлений кабельных трасс - например, при переходе с одной линии на перпендикулярную. Подходит также для вертикального Т-ответвления вниз без установки крышки. Применяется в системах распределения электроэнергии на объектах с высокой плотностью кабелей: заводские цеха, энергообъекты, транспортная инфраструктура, автоматизированные линии.

Технические характеристики

• Размеры: ширина 200 мм, высота 80 мм, внутренний радиус поворота 100 мм - обеспечивают плавный изгиб без перегиба кабелей
• Материал: сталь с покрытием по методу Сендзимира - защитный слой цинка ≥10 мкм, устойчив к коррозии
• Толщина стенки: 0,8 мм - достаточна для механической прочности при нагрузках
• Степень защиты IP00 - не защищён от попадания воды и пыли; требует установки в закрытых каналах или с крышками
• Климатическое исполнение: У2 / ХЛ2 / УХЛ2 / ОМ2 - работает при температурах от –50 C до +40 C
• Огнестойкость: да - материал не распространяет горение, соответствует нормам пожарной безопасности
• Срок службы: 20 лет - при соблюдении условий эксплуатации
• Цвет: светло-серый - совместим с другими элементами серии ESCA
• Исполнение: с интегрированным соединительным разъёмом - позволяет фиксировать отвод без дополнительных креплений

Совместимость и монтаж

Отвод Т-образный плавный тип Г01 ESCA 80х200мм совместим с кабельными лотками серии ESCA от IEK того же размера (80×200 мм). Монтаж выполняется путём вставки в основной лоток и фиксации через интегрированный разъём - дополнительные болты или хомуты не требуются. Для вертикального ответвления вниз - устанавливается без крышки. При горизонтальном ответвлении рекомендуется использовать крышку (не входит в комплект).

Безопасность и стандарты

Изделие соответствует ГОСТ Р 52868-2007 - нормативу для кабельных систем в промышленных зонах. Обеспечивает огнестойкость, что важно для помещений с повышенными требованиями к пожарной безопасности. Отсутствие степени защиты IP00 означает, что применение вне закрытых каналов запрещено - риск поражения током и повреждения кабелей при воздействии внешней среды.

Преимущества

• Плавный радиус 100 мм снижает риск повреждения изоляции кабелей при прокладке
• Оцинкование по методу Сендзимира гарантирует долгую жизнь даже в агрессивных средах
• Интегрированный разъём ускоряет сборку и исключает необходимость в дополнительных крепёжных деталях
• Огнестойкость и широкий диапазон температур делают изделие пригодным для экстремальных условий

Ограничения применения

• Не допускается использование без крышки в открытых помещениях - степень защиты IP00 не предохраняет от влаги и пыли
• Подходит только для кабелей, которые не превышают габариты лотка 80×200 мм - перегрузка вызывает деформацию
• Не предназначен для вертикального ответвления вверх - требуется другая модель с крышкой
• Запрещена установка в местах постоянного контакта с химически активными жидкостями - цинковое покрытие не выдерживает кислот и щелочей

Примеры использования

• Переход с главной трассы на боковой участок на производстве - например, подключение питания к станкам вдоль конвейера
• Разветвление кабелей управления в распределительном щите с вертикальным спуском к нижним уровням оборудования
• Обустройство кабельных маршрутов в холодильных камерах - благодаря устойчивости к низким температурам

Практические советы

• При проектировании учтите посадочные размеры - отвод совместим только с лотками 80×200 мм от серии ESCA
• Для защиты от пыли и влаги всегда используйте крышку (приобретается отдельно)
• Не затягивайте кабели слишком сильно при прокладке - плавный радиус сохраняется только при равномерном распределении нагрузки
• Проверьте целостность цинкового покрытия перед монтажом - повреждения увеличивают риск коррозии
• Отвод Т-образный плавный тип Г01 ESCA 80х200мм можно комбинировать с другими элементами серии IEK ESCA - система остаётся унифицированной
