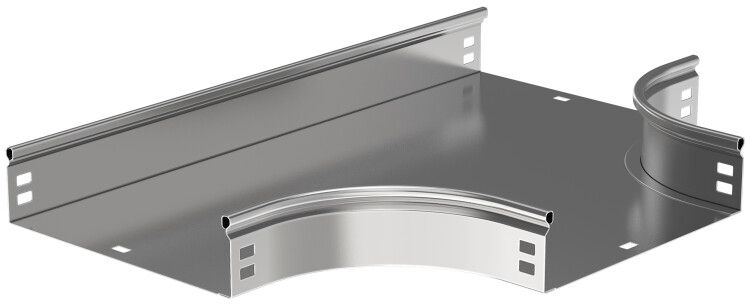

Разветвитель Т-образ. плавн. тип Г01 ESCA 80х200 IEK CRT01-0-080-200

Разветвитель Т-образный плавный тип Г01 ESCA 80х200мм - это элемент кабельной системы, предназначенный для безопасного и плавного изменения направления трассы на 90 градусов в виде буквы T. Продукт бренда IEK из серии ESCA с артикулом crt01-0-080-200 подходит для прокладки силовых и управляющих кабелей в промышленных объектах, где важна надежная фиксация и долгий срок службы.

Назначение и область применения

Разветвитель Т-образный плавный тип Г01 ESCA 80х200мм используется для создания Т-образного ответвления в кабельном лотке без резких углов. Это позволяет сохранить целостность изоляции кабелей, предотвращает перегибы и снижает механические нагрузки при прокладке. Подходит для систем, требующих компактного и плавного перехода - например, на участках между станками, шкафами управления, конвейерными линиями и распределительными щитами.

Технические характеристики

• Высота кабельного лотка: 80 мм
• Ширина кабельного лотка: 200 мм
• Материал: сталь с покрытием по методу Сендзимира
• Толщина стенки: 0,8 мм
• Тип конструкции: горизонтальный тройник
• Покрытие: оцинковано по методу Сендзимира (слой цинка ≥10 мкм)
• Исполнение: с интегрированным соединительным разъёмом (для сборки без дополнительных креплений)
• Цвет: серый
• Диапазон рабочих температур: от –50 C до +40 C
• Климатическое исполнение: У2 / ХЛ2 / УХЛ2 / ОМ2
• Степень защиты: IP00 (без защиты от внешних воздействий - требуется установка крышки)
• Срок службы: 20 лет
• Соответствие нормативу: ГОСТ Р 52868-2007

Совместимость и монтаж

Разветвитель Т-образный плавный тип Г01 ESCA 80х200мм совместим с другими элементами серии ESCA той же высоты и ширины. Интегрированный соединительный разъём обеспечивает быстрое и жесткое соединение с прямыми участками лотка - достаточно вставить и зафиксировать. Монтаж выполняется на опорных конструкциях с шагом крепления не более 1,5 м. Для герметичности и безопасности необходимо использовать крышку (в комплект не входит).

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 52868-2007, регламентирующим конструкцию и прочность кабельных лотков. Оцинкование по методу Сендзимира гарантирует антикоррозийную стойкость даже в условиях повышенной влажности. Однако степень защиты IP00 означает, что устройство не защищено от попадания воды, пыли и посторонних предметов - применение без крышки допустимо только в закрытых помещениях с контролируемой средой.

Преимущества

• Плавный радиус поворота минимизирует риск повреждения кабелей при прокладке
• Оцинкованное покрытие увеличивает срок службы и устойчивость к коррозии
• Интегрированный разъём исключает необходимость в болтовых соединениях - экономит время монтажа
• Поддерживает работу в широком температурном диапазоне - от Arctic до умеренного климата
• Стандартные размеры обеспечивают взаимозаменяемость с продукцией других производителей, соответствующих ГОСТ

Ограничения применения

• Не применяется в открытых зонах без крышки - IP00 не защищает от осадков, пыли и доступа животных
• Не рекомендуется для использования в местах с постоянным контактом с химически активными жидкостями - цинк может подвергаться электрохимической коррозии
• Не предназначен для кабелей с наружным диаметром, превышающим внутреннее сечение лотка - проверяйте заполнение лотка согласно правилам ГОСТ
• Требуется обязательная установка крышки для соблюдения требований по электробезопасности в большинстве промышленных проектов

Примеры использования

• Обход препятствий в цехах - изменение направления трассы вокруг оборудования
• Разводка кабелей от основной линии к группе станков
• Системы автоматизации на пищевых и фармацевтических производствах - при условии наличия крышки и регулярной уборки
• Здания с холодным климатом (например, склады в Сибири) благодаря устойчивости к низким температурам

Практические советы

• Перед монтажом проверьте, чтобы все смежные элементы лотка имели одинаковые размеры (80×200 мм) - иначе возникнет зазор
• Используйте только оригинальные крышки серии ESCA - они точно подходят по форме и замкам
• При прокладке кабелей не перегружайте лоток - максимальная заполненность должна быть ≤60% площади сечения
• Для длительной эксплуатации в агрессивной среде рассмотрите дополнительную окраску поверхности эпоксидной краской
• Артикул crt01-0-080-200 - это именно Т-образный вариант; не путайте с L-образными или Y-образными ответвителями
