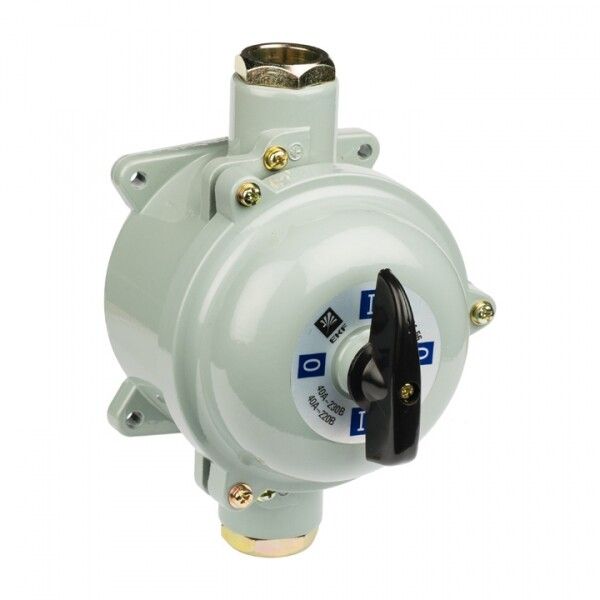

Переключатель пакетный 1-кл. 16А IP56 ПП 2-16/Н2 М1 сил. сер. EKF pp-2-16-5

Переключатель пакетный ПП 2-16/Н2 М1 силовой IP56 от EKF - надёжное устройство для коммутации электрических цепей в условиях повышенной запылённости и влаги. Артикул pp-2-16-5 предназначен для установки в распределительных щитах и используется там, где требуется управление нагрузкой с возможностью фиксированного нейтрального положения.

Назначение и область применения

Переключатель пакетный ПП 2-16/Н2 М1 силовой IP56 применяется для ручного включения, отключения и переключения двухполюсных электрических цепей. Подходит для управления двигателями, нагревательными элементами, светильниками и другим оборудованием, работающим в режимах длительной, прерывистой или кратковременной нагрузки. Устройство часто встречается на промышленных объектах: конвейерах, насосных станциях, системах вентиляции и автоматических линиях.

Технические характеристики

• Количество полюсов: 2 - позволяет управлять двумя проводниками одновременно (например, фаза и ноль или две фазы трёхфазной сети)
• Номинальный ток: 16 А - максимальный допустимый ток при длительной работе
• Номинальное напряжение: 400 В переменного тока (50–60 Гц и 400 Гц), 220 В постоянного тока
• Частота переключений: не более 120 раз в час - ограничение для предотвращения перегрева контактов
• Степень защиты: IP56 - защищён от пыли (не полностью герметичен, но пыль не попадает в достаточных количествах для нарушения работы) и от мощных струй воды
• Количество положений: 3 - включено-выключено-нейтральное; позволяет безопасно отключить цепь без замыкания
• Элемент управления: поворотная рукоятка - обеспечивает точную фиксацию положений и исключает случайное срабатывание
• Материал корпуса: сплав алюминиевый - лёгкий, коррозионностойкий, хорошо отводит тепло
• Климатическое исполнение: М1 - предназначено для эксплуатации в помещениях с нормальной влажностью и температурным режимом
• Способ монтажа: на монтажную плату - требует установки через отверстие в стенке шкафа или щита
• Комплектация: устройство уже собрано в корпусе - готово к установке без дополнительной сборки

Совместимость и монтаж

Переключатель пакетный ПП 2-16/Н2 М1 силовой IP56 совместим со стандартными распределительными щитами и монтажными плитами толщиной до 8 мм. Для установки необходимо просверлить отверстие соответствующего диаметра - он имеет круглое крепление с фланцем. Кабельные входы выполнены под гофру или трубу диаметром до 20 мм. Подключение осуществляется к зажимам с болтовым креплением - момент затяжки не должен превышать 0,8 Нм. Не рекомендуется использовать в щитах с высокой степенью вибрации без дополнительной демпферизации.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.3-99, который регламентирует безопасность аппаратов управления для низковольтных сетей. Конструкция обеспечивает механическую блокировку между положениями, что снижает риск ошибочного переключения. Отсутствие открытых токоведущих частей при установленной рукоятке минимизирует риск поражения током при обслуживании.

Преимущества

• Высокая степень защиты IP56 делает устройство пригодным для установки вне закрытых шкафов - например, на внешних стенах или в сырых помещениях
• Наличие нейтрального положения позволяет полностью изолировать цепь от питания - важно при ремонте или техобслуживании
• Алюминиевый корпус устойчив к коррозии и не требует покраски даже в агрессивных средах
• Одноклавишная конструкция с поворотной рукояткой удобна для операторов в перчатках
• Серия PROxima от EKF гарантирует совместимость с другими компонентами этой же линейки - упрощает модульную сборку щитов

Ограничения применения

• Не предназначен для частого переключения - более 120 раз в час может вызвать перегрев и выход из строя контактной группы
• Не работает в условиях постоянного воздействия прямого потока воды или погружения - IP56 не является водонепроницаемостью для подводного использования
• Не подходит для управления нагрузками выше 16 А - использование с большими токами приведёт к оплавлению контактов
• Не рекомендован для установки в местах с температурой ниже -25 C или выше +55 C - климатическое исполнение М1 ограничивает диапазон
• Не имеет функции аварийного отключения или блокировки по сигналу - только ручное управление

Примеры использования

• Управление двигателем воздуходувки на производстве - три положения: «вкл», «выкл», «останов»
• Выбор режима работы теплового аппарата: нагрев / выключен / охлаждение
• Ручное переключение между основным и резервным источником питания в малых распределительных пунктах
• Локальный контроль освещения на территории склада с открытым доступом

Практические советы

• При монтаже проверьте, чтобы кабели были правильно зафиксированы - слабое крепление вызывает нагрев и окисление контактов
• Перед первым включением убедитесь, что рукоятка легко переходит между всеми тремя положениями - если есть заедание, не используйте устройство
• Для долгой службы периодически осматривайте контакты на наличие нагара - особенно при работе с индуктивными нагрузками
• Если нужна защита от несанкционированного включения, можно применить замок или бирку на рукоятке - она совместима с типовыми блокирующими устройствами
• Замена устройства аналогичного типа - например, другой модели серии PROxima - возможна без переделки монтажного отверстия благодаря унифицированному креплению
