Выключатель пакетный ВП2-16 до 16А крепление на заднюю панель IP00 - ET002514 Электротехник

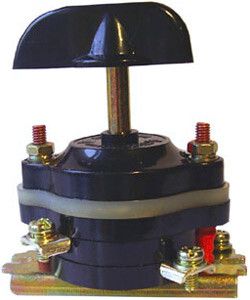

Выключатель пакетный ПВ2-16А, исполнение 3, крепление на заднюю панель, IP00 от бренда Электротехник - это ручной коммутационный аппарат для отключения и включения электрических цепей до 380 В переменного тока. Подходит для установки на монтажную плату в щитах и пультах управления, где требуется надёжное и простое управление нагрузкой.

Назначение и область применения

Выключатель пакетный ПВ2-16А предназначен для ручного управления электрическими цепями с нечастыми операциями включения и отключения. Применяется как:

• вводной выключатель в системах распределения энергии;
• коммутатор для управления асинхронными двигателями в цепях переменного тока;
• главный выключатель в щитах управления станков, конвейеров, насосов и другого оборудования.

Из-за низкой степени защиты (IP00) используется исключительно внутри закрытых щитов или помещений, защищённых от пыли, влаги и случайного прикосновения.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 380 В переменного тока (50/60 Гц), до 220 В постоянного тока
• Количество полюсов: 2
• Количество позиций переключения: 2 (включено / выключено)
• Наличие нейтрального положения: да
• Тип присоединения: винтовые зажимы
• Рабочий температурный диапазон: от -40 C до +40 C
• Климатическое исполнение: У3 (для умеренного климата, в помещениях)
• Степень защиты: IP00 - отсутствие защиты от прикосновения и внешних воздействий
• Количество вспомогательных контактов: 0
• Способ монтажа: на монтажную плату (задняя панель)
• Нормативный документ: ГОСТ Р 50030.5.1-2003

Совместимость и монтаж

Выключатель ПВ2-16А монтируется на металлическую или композитную монтажную плиту с помощью крепления на задней панели. Для установки требуются отверстия под болты, соответствующие габаритам устройства. Соединение проводов - винтовое, допускает использование наконечников типа НШВИ. Диаметр жил: до 2,5 мм2. Кабельные входы не предусмотрены - провода заводятся вручную через открытый контактный отсек.

Не рекомендуется использовать в условиях повышенной запылённости или влажности без дополнительной защиты в виде герметичного кожуха.

Безопасность и стандарты

Выключатель соответствует ГОСТ Р 50030.5.1-2003, что гарантирует соответствие требованиям безопасности для коммутационных аппаратов низкого напряжения. Корпус изготовлен из негорючего материала. Конструкция предусматривает внутреннее дугогашение, снижающее риск возгорания при отключении нагрузки. Однако из-за IP00 устройство не имеет физической защиты - доступ к токоведущим частям возможен при открывании щита, поэтому работа должна выполняться только при отключенном питании.

Преимущества

• Простая механическая конструкция - минимум деталей, высокая надёжность и долгий срок службы.
• Высокая износоустойчивость - рассчитан на многократные циклы включения/отключения.
• Поддержка нейтрального положения - позволяет точно фиксировать выключенное состояние.
• Работает в широком диапазоне температур - подходит для холодных цехов и неотапливаемых помещений.
• Соответствует нормам ГОСТ - сертифицирован для промышленного использования.

Ограничения применения

• IP00 - нельзя устанавливать вне щитов, на улице или в сырых местах.
• Нет вспомогательных контактов - невозможно подключить сигнализацию или блокировки.
• Не предназначен для частого включения (более 10–15 раз в час) - для таких задач нужны автоматические выключатели или контакторы.
• Только два полюса - не подходит для трёхфазных сетей без дополнительных устройств.
• Отсутствует защита от прикосновения - требует обязательного размещения в закрытом шкафу.

Примеры использования

• Главный выключатель питания на станке с асинхронным двигателем мощностью до 3,5 кВт.
• Ручной отключающий элемент в пульте управления конвейерной лентой.
• Вводной рубильник в распределительном щите малого производства.
• Переключатель режима работы в системе вентиляции с ручным управлением.

Практические советы

• Выбирая ПВ2-16А, проверьте, чтобы посадочные отверстия на вашей монтажной плате совпадали с габаритами устройства - типовое крепление под M4 или M5.
• При подключении используйте наконечники на проводах - это предотвращает ослабление контакта при вибрации.
• Не заменяйте этот выключатель на автоматический - он не обладает тепловой или электромагнитной защитой, только ручным отключением.
• Обязательно пометьте выключатель этикеткой «Отключение питания» - особенно если он является главным.
• Для условий с пылью или вибрацией дополнительно укрепите корпус в щите, чтобы избежать самопроизвольного переключения.
