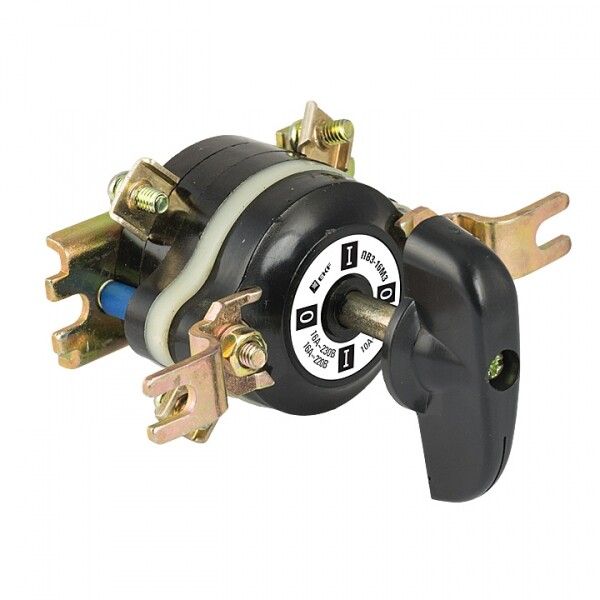

Выключатель пакетный 1-кл. 16А IP00 ПВ2-16 М3 исп.1 черн. EKF pv-2-16-1

Пакетный выключатель ПВ 2-16 М3 исполнение 1 1-кл. 16А IP00 черный от EKF серии PROxima - это механический коммутационный аппарат для ручного включения и отключения двухполюсной цепи. Подходит для управления оборудованием в распределительных щитах, где требуется надежное переключение без автоматической защиты.

Назначение и область применения

Пакетный выключатель ПВ 2-16 М3 предназначен для ручного коммутирования электрических цепей переменного тока до 400 В и постоянного тока до 220 В. Он используется там, где нужна простая, но надежная возможность включить/выключить нагрузку - например, для питания двигателей, нагревателей, освещения или контрольных схем. Применяется в промышленных щитах, на станках, конвейерах, системах вентиляции и других объектах с жесткими условиями эксплуатации.

Технические характеристики

• Номинальный ток: 16 А - способен безопасно коммутировать нагрузки до этой величины
• Количество полюсов: 2 - управляет двумя фазами одновременно
• Напряжение: до 400 В переменного тока (50/60/400 Гц), до 220 В постоянного тока
• Количество положений переключателя: 2 - включено / выключено, есть нейтральное положение между ними
• Тип управления: поворотная рукоятка - обеспечивает четкую визуальную индикацию состояния
• Степень защиты: IP00 - нет защиты от пыли и воды; требует установки внутри закрытого корпуса
• Климатическое исполнение: М3 - работает при температуре от −25C до +40C и влажности до 80%
• Материал корпуса: пластик - устойчив к химическим воздействиям, не проводит ток
• Способ монтажа: на монтажную плату - крепится через отверстия в панели
• Тип подключения: винтовые зажимы - совместим с медными проводами сечением до 2,5 мм2
• Частота переключений: макс. 120 раз в час - не предназначен для частых операций
• С блоком управления: да - позволяет использовать в составе сложных схем с сигнализацией или блокировками
• Сертификация: соответствует ГОСТ Р 50030.3-99

Совместимость и монтаж

Пакетный выключатель ПВ 2-16 М3 исполнение 1 1-кл. 16А IP00 черный устанавливается в распределительные щиты с глухой стенкой. Для монтажа необходимо просверлить отверстия под крепления на монтажной плате. Устройство не имеет штатных кронштейнов - его нельзя крепить на DIN-рейку. Подключение выполняется винтовыми зажимами: зачистите изоляцию провода на 8–10 мм, плотно затяните винты, проверьте надежность соединения. Обязательно используйте только медные провода. Кабель с алюминиевой жилой не допускается.

Безопасность и стандарты

Выключатель сертифицирован по ГОСТ Р 50030.3-99, что гарантирует соответствие требованиям безопасности для коммутационных аппаратов. Однако из-за степени защиты IP00 он не может использоваться вне закрытого корпуса - открытый доступ к контактам представляет опасность поражения током. Только при правильной установке в щит с защитным кожухом соблюдены нормы электробезопасности.

Преимущества

• Наличие нейтрального положения - исключает случайное включение при переключении
• Жесткая конструкция с блоком управления - позволяет интегрировать в системы аварийного отключения или сигнализации
• Простота обслуживания - винтовые зажимы легко проверить и подтянуть
• Износостойкая рукоятка - долговечна даже при частом использовании в пределах допустимой частоты
• Черный цвет корпуса - хорошо сочетается с большинством промышленных щитов

Ограничения применения

• Не применяется в условиях повышенной запыленности, влажности или на открытом воздухе - IP00 не защищает от внешних факторов
• Запрещена частая коммутация - свыше 120 раз в час может привести к перегреву контактов и выходу из строя
• Не заменяет автоматический выключатель - не имеет тепловой или электромагнитной защиты от перегрузок и КЗ
• Не подходит для установки на DIN-рейку - требует специальной монтажной платы
• Не рекомендован для цепей с высокими импульсными токами (например, мощные двигатели без пускателей)

Примеры использования

• Ручное отключение питание насоса в системе водоснабжения
• Коммутация нагревательного элемента в термокамере
• Отключение цепи управления конвейером перед техобслуживанием
• Локальный выключатель для тестирования оборудования в мастерской
• Связка с кнопками и световыми индикаторами в пультах управления

Практические советы

• Обязательно убедитесь, что посадочные отверстия на монтажной плате точно соответствуют габаритам ПВ 2-16 М3 - диаметр креплений составляет 6 мм
• При сборке щита оставьте минимум 50 мм свободного пространства вокруг выключателя для удобства ручного управления
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при работе с индуктивными нагрузками
• Не используйте этот выключатель как основной защитный аппарат - всегда устанавливайте автоматические выключатели или предохранители выше по цепи
• При необходимости модификации схемы - используйте дополнительные блоки управления, совместимые с серией PROxima
