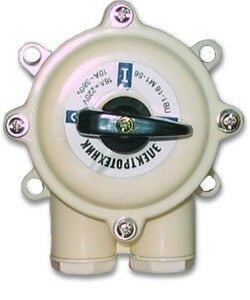

Выключатель пакетный ПВ 1-16 М1, 16А, пластмассовый корпус IP56 - ET002562 Электротехник

Выключатель пакетный ПВ 1-16 М1, 16 А, пластмассовый корпус, степень защиты IP56 от бренда Электротехник - это однополюсный ручной коммутационный аппарат для включения и отключения электрических цепей с током до 16 А. Подходит для установки на монтажную плату в условиях повышенной запыленности или влажности.

Назначение и область применения

Выключатель пакетный ПВ 1-16 М1, 16 А, пластмассовый корпус, степень защиты IP56 предназначен для ручного управления электрическими цепями с частыми или редкими операциями включения и отключения. Применяется в системах управления, распределения энергии и для пуска асинхронных двигателей. Устройство работает в сетях переменного тока до 440 В, 50/60 Гц и постоянного тока до 220 В. Благодаря защите IP56, его можно использовать в помещениях с высокой влажностью, на открытых площадках, в цехах с пылью или агрессивной средой.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: до 440 В переменного тока, до 220 В постоянного тока
• Частота: 50/60 Гц
• Количество полюсов: 1
• Тип элемента управления: поворотный рычаг с фиксацией положений ВКЛ/ОТКЛ
• Тип присоединения: винтовые зажимы для проводов
• Степень защиты: IP56 - защита от пыли и мощных струй воды
• Диапазон рабочих температур: от -40 C до +40 C
• Климатическое исполнение: У3 - для умеренного климата, в помещении или под навесом
• Корпус: негорючая пластмасса
• Способ монтажа: крепление на монтажную плату
• Сертификация: соответствует ГОСТ Р 50030.5.1-2003

Совместимость и монтаж

Выключатель пакетный ПВ 1-16 М1, 16 А, пластмассовый корпус, степень защиты IP56 рассчитан на монтаж на монтажную плату. Для установки требуется подготовить отверстие подходящего размера - корпус имеет жесткую форму, не требует дополнительных креплений. Соединение с проводами осуществляется через винтовые зажимы: рекомендуется использовать наконечники типа НШВИ для медных проводов сечением до 2,5 мм2. Кабель должен быть зачищен и плотно затянут - слабый контакт вызывает нагрев. Устройство не предназначено для монтажа в щитовые шкафы без защиты от внешних воздействий - IP56 позволяет устанавливать его прямо на стену или раму, но не внутри закрытых металлических ящиков без вентиляции.

Безопасность и стандарты

Выключатель пакетный ПВ 1-16 М1, 16 А, пластмассовый корпус, степень защиты IP56 соответствует ГОСТ Р 50030.5.1-2003, что гарантирует соответствие требованиям безопасности для коммутационных аппаратов. Корпус изготовлен из самозатухающего материала, предотвращающего распространение горения. Конструкция включает дугогасительную камеру - она снижает риск возгорания при отключении нагрузки. Устройство не содержит токоведущих деталей вне корпуса, исключая случайное прикосновение к току. Работает в рамках класса защиты У3 - не следует применять в условиях экстремального холода ниже -40 C или длительного воздействия прямого солнца выше +40 C.

Преимущества

• Высокая износостойкость - способен выдерживать десятки тысяч циклов включения/отключения
• Защита IP56 - допускает использование в сырых, пыльных и уличных условиях
• Негорючий корпус - минимизирует риск возгорания при аварийном режиме
• Простая механическая конструкция - мало подвижных частей, легко обслуживается
• Фиксированные положения “ВКЛ” и “ОТКЛ” - исключает случайное переключение
• Встроенный механизм гашения дуги - безопаснее обычных рубильников при отключении под нагрузкой

Ограничения применения

• Не предназначен для частого включения/отключения под большой токовой нагрузкой - не заменяет контакторы или автоматические выключатели
• Работает только с однофазными цепями - нельзя использовать для трёхфазных систем без нескольких единиц
• Запрещён монтаж в местах с постоянным попаданием прямой струи воды - IP56 не означает герметичность при погружении
• Не подходит для автоматических систем - требует ручного управления
• Не используется в взрывоопасных зонах - не имеет взрывозащиты

Примеры использования

• Включение/отключение насосов, вентиляторов, компрессоров на производстве
• Ручной контроль питания маломощных станков и конвейеров
• Аварийное отключение освещения или оборудования на открытых площадках
• Коммуникационные пункты, где нужна простая и надёжная кнопка отключения
• Системы управления тепловыми щитами в холодильных камерах

Практические советы

• Перед монтажом проверьте, чтобы провода были правильно зачищены - оголённая часть должна полностью входить в зажим, не торчать
• При использовании в условиях низких температур (-30…-40 C) перед первым включением дайте устройству адаптироваться - резкий перепад может вызвать хрупкость пластика
• Не используйте выключатель для коммутации светодиодных светильников с импульсными источниками питания - возможны скачки тока, которые снизят срок службы контактов
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при работе с индуктивными нагрузками (двигатели, трансформаторы)
• При необходимости замены - отключите питание, снимите крышку и открутите зажимы. Выключатель ПВ 1-16 М1, 16 А, пластмассовый корпус, степень защиты IP56 не требует регулировки после установки
