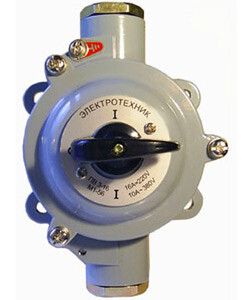

Выключатель пакетный ВП3-16 М1 до 16А силуминовый корпус IP56 - ET003806 Электротехник

Выключатель пакетный ПВ 3-16 М1 с силуминовым корпусом и степенью защиты IP56 от компании Электротехник — это надёжный ручной коммутационный аппарат для управления электрическими цепями до 16 А, подходящий как для внутренней, так и для наружной установки в условиях повышенной запылённости или влажности.

Назначение и область применения

Выключатель пакетный ПВ 3-16 М1 предназначен для ручного включения и отключения электрических цепей с небольшой частотой операций. Он используется как:

• вводной выключатель в системах распределения энергии;
• коммутатор для управления асинхронными двигателями в цепях переменного тока;
• главный выключатель в щитах управления, где требуется физическое отключение питания;
• устройство для контроля и переключения нагрузок в промышленном оборудовании, конвейерах, насосных станциях и других объектах с жесткими условиями эксплуатации.

Из-за наличия нейтрального положения и двухпозиционного переключения подходит для задач, требующих точного управления состоянием цепи — например, для остановки оборудования в режиме “выкл–нейтраль–вкл”.

Технические характеристики

• Номинальный ток: 16 А — максимальный допустимый ток при длительной работе.
• Число полюсов: 3 — позволяет одновременно отключать все три фазы трёхфазной сети.
• Рабочее напряжение: до 440 В переменного тока (AC), до 220 В постоянного тока (DC).
• Степень защиты: IP56 — защищён от пыли (не полностью, но практически не проникает) и от мощных струй воды с любого направления.
• Климатическое исполнение: У3 — рассчитан на работу в умеренном климате с температурой от -40 °C до +40 °C.
• Переключение: два положения с нейтральным (центральное) — можно выбрать “вкл”, “выкл” или “нейтраль”.
• Тип присоединения: винтовые зажимы — совместимы с проводами до 2,5 мм² (по типичной практике, хотя явно не указано).
• Способ монтажа: на монтажную плату — крепится через отверстия в основании, не требует DIN-рейки.
• Конструкция: устройство наружного монтажа — корпус выступает, не спрятан внутри шкафа.
• Нормативный документ: ГОСТ Р 50030.5.1-2003 — соответствует требованиям к аппаратуре низковольтного управления.

Совместимость и монтаж

Выключатель ПВ 3-16 М1 монтируется на металлическую или композитную монтажную плиту толщиной до 5 мм. Для установки нужны четыре отверстия под крепёж — они расположены по углам корпуса. Подключение осуществляется через винтовые зажимы: предварительно зачищенные провода вставляются и затягиваются отвёрткой. Нельзя использовать автоматические клеммы или быстроразъёмные соединения — только винты.

Не рекомендуется монтировать рядом с источниками тепла выше +40 °C или в местах с постоянным воздействием паров кислот и щелочей — даже при IP56 материал корпуса чувствителен к химической коррозии.

Безопасность и стандарты

Выключатель ПВ 3-16 М1 соответствует ГОСТ Р 50030.5.1-2003, что гарантирует соответствие требованиям безопасности для ручных коммутационных аппаратов. Корпус изготовлен из силумина — негорючего алюминиевого сплава, который не распространяет горение. Конструкция включает дугогасительную камеру, которая снижает риск возгорания при отключении нагрузки под током. Применение в качестве главного выключателя возможно благодаря гарантированному разрыву всех трёх фаз одновременно.

Преимущества

• Высокая механическая прочность силуминового корпуса — устойчив к ударным нагрузкам и деформациям.
• Защита IP56 позволяет применять устройство вне помещений — на открытых площадках, в цехах с мойкой оборудования, в условиях сырости.
• Наличие нейтрального положения даёт возможность безопасно останавливать оборудование без полного отключения питания всей системы.
• Долгий срок службы — конструкция проверена временем, износостойкая контактная группа выдерживает более 10 000 циклов включения-отключения.
• Простота обслуживания — доступ к контактам возможен после демонтажа крышки, без замены всего устройства.

Ограничения применения

• Не предназначен для частого включения/отключения — не подходит для автоматических систем или частых пусков двигателей (для этого нужен контактор).
• Не имеет функции автоматического отключения при перегрузке или КЗ — работает только как ручной рубильник.
• Максимальная температура окружающей среды — +40 °C; при более высоких значениях возможна потеря герметичности или деформация корпуса.
• Не следует использовать в средах с высокой концентрацией масел, растворителей или агрессивных газов — силумин может подвергаться коррозии.
• Не совместим с DIN-рейкой — требует отдельной монтажной платы, что усложняет сборку в стандартных шкафах.

Примеры использования

• Главный выключатель на входе в станок с ЧПУ — позволяет полностью отключить питание перед техобслуживанием.
• Ручной контроллер для насосной группы на улице — выдерживает дождь и пыль, легко включается/выключается вручную.
• Цепь управления конвейером в пищевом производстве — IP56 защищает от брызг воды и пара при мойке линии.
• Распределительный щит на производственной площадке — используется как аварийный отключающий элемент.

Практические советы

• При монтаже используйте провода с медными наконечниками — это повысит надёжность контакта и исключит окисление.
• Проверьте посадочные отверстия на монтажной плате — диаметр должен точно соответствовать крепёжу выключателя (обычно 5–6 мм).
• Не затягивайте винты слишком сильно — это повредит резьбу в корпусе и приведёт к плохому контакту.
• При использовании на улице обязательно закройте выключатель защитным кожухом, чтобы продлить жизнь уплотнителям и контактам.
• Если вам нужен аналог с DIN-рейкой — выбирайте другие модели серии ПВ, но с другим способом крепления.
