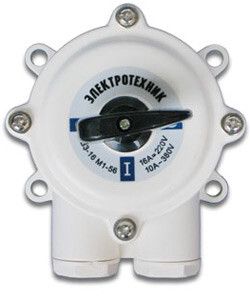

Выключатель пакетный ВП3-16 М1 до 16А пластиковый корпус IP56 - ET001670 Электротехник

Выключатель пакетный ПВ3-16 М1 с пластмассовым корпусом и степенью защиты IP56 от бренда Электротехник - это надёжный ручной коммутационный аппарат для управления электроприёмниками в условиях повышенной запылённости и влажности. Артикул et001670 предназначен для установки на монтажную плату и подходит как для внутреннего, так и для наружного применения.

Назначение и область применения

Выключатель пакетный ПВ3-16 М1 используется для ручного включения и отключения электрических цепей с частыми операциями. Он применяется в системах управления, распределения энергии и для контроля асинхронных двигателей. Подходит для работы в цепях переменного тока до 440 В, 50/60 Гц и постоянного тока до 220 В. Благодаря наличию нейтрального положения «0» и возможности использоваться в качестве главного выключателя, он часто устанавливается на станках, конвейерах, насосных станциях и других промышленных объектах.

Технические характеристики

• Номинальный ток: 16 А
• Количество полюсов: 3
• Рабочее напряжение: до 440 В переменного тока, до 220 В постоянного тока
• Степень защиты: IP56 - защищён от пыли и струй воды с любого направления
• Тип рукоятки: поворотная с фиксацией в трёх позициях (вкл–выкл–нейтральное «0»)
• Количество позиций переключения: 2 активных + 1 нейтральное
• Способ монтажа: на монтажную плату
• Тип присоединения: винтовые зажимы
• Климатическое исполнение: У3 - для эксплуатации в закрытых помещениях с умеренным климатом
• Диапазон рабочих температур: от -40 C до +40 C
• Конструкция: устройство наружного монтажа, комплектное в герметичном корпусе
• Вспомогательные контакты: отсутствуют
• Нормативный документ: ГОСТ Р 50030.5.1-2003

Совместимость и монтаж

Выключатель ПВ3-16 М1 монтируется на монтажную плиту с помощью болтов через отверстия в корпусе. Для подключения используются винтовые зажимы - подходят провода сечением до 4 мм2. Поскольку встроенных вспомогательных контактов нет, внешние сигналы (например, для автоматизации) требуют дополнительных модулей. Корпус не имеет встроенного крепления к шкафу - необходимо предусмотреть отдельную рамку или площадку. Учитывайте посадочные габариты перед установкой: корпус жесткий, не допускает деформации при затяжке.

Безопасность и стандарты

Выключатель соответствует ГОСТ Р 50030.5.1-2003 и выполнен из негорючего пластика. Конструкция включает дугогасительную камеру, что снижает риск возгорания при отключении нагрузки. Степень защиты IP56 позволяет использовать его в средах с высокой влажностью, пылью, а также на открытых площадках при условии правильной установки. Наличие нейтрального положения предотвращает случайное включение после аварийного отключения.

Преимущества

• Высокая износостойкость - рассчитан на многократные коммутации без потери характеристик
• Защита IP56 обеспечивает работу в сложных условиях: на улице, в цехах с мойкой оборудования
• Нейтральное положение «0» даёт точный контроль состояния цепи
• Комплексная сборка в одном корпусе исключает необходимость дополнительной герметизации
• Работает в широком температурном диапазоне - от суровых зимних условий до летней жары

Ограничения применения

• Не предназначен для частого включения-отключения под большой токовой нагрузкой - не заменяет контакторы
• Отсутствие вспомогательных контактов ограничивает применение в сложных схемах автоматики без внешних решений
• Запрещено использование в взрывоопасных зонах - не имеет соответствующего сертификата
• Не рекомендован для установки в местах с постоянным воздействием прямого солнечного света - материал корпуса может стареть быстрее
• Температурный диапазон ограничен: ниже -40 C и выше +40 C возможна потеря герметичности и механическая хрупкость

Примеры использования

• Главный выключатель на станке с асинхронным двигателем - удобно отключить питание перед обслуживанием
• Управление насосной группой на открытом участке - IP56 защищает от дождя и пыли
• Ручной ввод питания в щите управления на производстве - благодаря нейтральному положению можно точно контролировать состояние системы
• Контроль освещения на территории склада - надёжно работает при перепадах температур

Практические советы

• Перед монтажом проверьте соответствие сечения проводов и момента затяжки винтов - перетяжка может повредить контактные группы
• Из-за отсутствия вспомогательных контактов используйте отдельные реле или микросwitches, если нужна сигнализация состояния
• При установке на улице обязательно используйте дополнительный кожух или навес - хотя IP56 защищает от брызг, длительное попадание воды может вызвать конденсат внутри
• Не используйте выключатель для коммутации мощных нагревателей или сварочных аппаратов - они создают ударные токи, которые выходят за пределы класса устройства
• Проверяйте целостность уплотнителей при каждом техобслуживании - особенно важны при работе в пыльных средах
