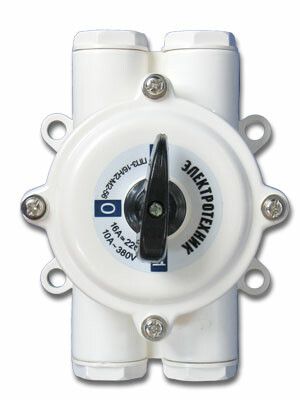

Переключатель пакетный ПП3-16/Н2 М2,до 16А,пласт.корпус,IP56 - ET504017 Электротехник

Переключатель пакетный ПП3-16/Н2 М2 от Электротехник - это ручной коммутационный аппарат с трёхпозиционным управлением и нейтральным положением, предназначенный для изменения направления вращения двигателей и управления электрическими цепями до 380 В. Корпус из прочного пластика с защитой IP56 позволяет использовать его как внутри помещений, так и на открытых площадках.

Назначение и область применения

Переключатель пакетный ПП3-16/Н2 М2 используется для ручного управления электродвигателями переменного тока, особенно там, где требуется изменить направление вращения - например, в системах конвейеров, насосах, лебёдках и станках. Он служит также вводным выключателем в цепях управления, обеспечивает безопасное отключение питания при обслуживании оборудования. Подходит для нечастых операций включения и отключения - до 120 раз в час.

Технические характеристики

• Номинальный ток: 16 А - максимальный допустимый ток через контакты при длительной работе;
• Номинальное напряжение: 380 В переменного тока (50/60 Гц), 220 В постоянного тока;
• Число полюсов: 3 - переключает три фазы одновременно;
• Количество положений: 3 (вперёд - ноль - назад) с нейтральным положением между крайними;
• Степень защиты: IP56 - защищён от пыли и мощных струй воды, подходит для уличной установки;
• Температурный диапазон: от –40 C до +45 C - работает в суровых климатических условиях;
• Механизм управления: короткая поворотная рукоятка - удобна для быстрого переключения;
• Способ монтажа: на конструкцию - крепится болтами к стене, щиту или раме;
• Конструкция: устройство наружного монтажа - не требует внутренней установки в шкаф;
• Комплектация: полностью собранное устройство в герметичном корпусе - готов к установке.

Совместимость и монтаж

Переключатель пакетный ПП3-16/Н2 М2 совместим с проводами сечением до 4 мм2. Для подключения используйте кабельные наконечники - они предусмотрены конструкцией. Крепление осуществляется через два отверстия в основании корпуса. Диаметр отверстий соответствует стандартному крепёжу M6. Убедитесь, что поверхность монтажа плоская и жёсткая - вибрации снижают срок службы механизма. Не рекомендуется устанавливать рядом с источниками тепла выше +45 C или в местах постоянного попадания прямых струй воды.

Безопасность и стандарты

Переключатель пакетный ПП3-16/Н2 М2 соответствует требованиям ГОСТ Р 50030.5.1 и ГОСТ 9098. Конструкция исключает случайное включение благодаря механической фиксации в каждом положении. Нейтральное положение гарантирует полное отключение всех полюсов перед сменой направления - предотвращает замыкание фаз при переключении двигателя.

Преимущества

• Защита IP56 обеспечивает долгую работу даже во влажной среде или на открытом воздухе;
• Наличие нейтрального положения снижает риск аварий при переключении направления двигателя;
• Простая и проверенная конструкция минимизирует потребность в обслуживании;
• Цельнолитой пластиковый корпус устойчив к химическим воздействиям и коррозии;
• Изготовлен в соответствии с высокими стандартами качества, применяемыми в России и СНГ.

Ограничения применения

• Не предназначен для частого переключения - более 120 раз в час может вызвать перегрев контактов;
• Не рассчитан на автоматическое управление - только ручное воздействие;
• Не следует использовать в цепях с током выше 16 А - возможен выход из строя;
• Запрещено открывать корпус во время работы - внутренние части находятся под напряжением;
• Не применяется в взрывоопасных зонах - отсутствует взрывозащита.

Примеры использования

• Управление направлением движения конвейера в пищевой промышленности;
• Ручное управление насосом для обратной промывки трубопровода;
• Переключение вращения лебёдки при перемещении грузов;
• Локальный контроль асинхронного двигателя на производственной линии;
• Вводной рубильник для временного отключения участка сети при ремонте.

Практические советы

• Перед первым запуском проверьте, чтобы рукоятка свободно переходила между всеми тремя положениями - без заклинивания;
• При монтаже на улице используйте дополнительную крышку или бокс для защиты от осадков - хотя IP56 достаточно, экстра-защита продлит жизнь;
• Обязательно отключите питание перед подключением проводов - даже при выключенном переключателе часть контактов может быть под напряжением;
• Проверяйте затяжку крепёжных болтов каждые 6–12 месяцев - вибрации могут ослабить соединение;
• Если переключатель используется часто, регулярно осматривайте контакты на признаки оплавления или нагара - при необходимости замените весь прибор.
