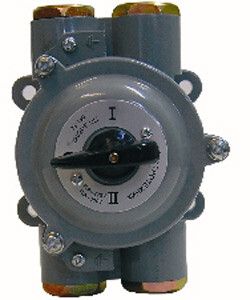

Переключатель пакетный ПП3-16/Н2 М1 IP56 (силумин) Электротехник ET052504

Переключатель пакетный ПП3-16/Н2 М1 от Электротехник - это надёжный ручной коммутационный аппарат с трёхполюсной конструкцией и нейтральным положением, предназначенный для управления электродвигателями и распределения энергии в условиях повышенной запылённости и влаги. Корпус из силумина и степень защиты IP56 делают его устойчивым к внешним воздействиям, что особенно важно для промышленных объектов.

Назначение и область применения

Переключатель пакетный ПП3-16/Н2 М1 используется для ручного включения, отключения и переключения электрических цепей. Подходит для управления асинхронными двигателями, вводных линий и систем контроля. Применяется там, где требуется надёжная механическая коммутация без автоматизации - например, на станках, конвейерах, насосных станциях и в распределительных щитах.

Технические характеристики

• Номинальный ток: 16 А - допустимая нагрузка для каждой фазы
• Количество полюсов: 3 - управление трёхфазной сетью
• Номинальное напряжение: до 380 В переменного тока (50/60 Гц) и до 220 В постоянного тока
• Степень защиты: IP56 - защищён от пыли и мощных струй воды
• Количество положений: 3 - включено, выключено, нейтральное
• Наличие нейтрального положения: да - позволяет безопасно останавливать оборудование без риска случайного включения
• Температурный диапазон: от -40 C до +45 C - работает в суровых климатических условиях
• Материал корпуса: силумин - лёгкий, прочный, коррозионностойкий сплав
• Тип управления: поворотная короткая рукоятка - удобна для быстрого доступа и одноручного управления
• Монтаж: на конструкцию - крепится болтами к стенке шкафа или опорной плите

Совместимость и монтаж

Переключатель пакетный ПП3-16/Н2 М1 рассчитан на установку в распределительные щиты, на стационарные рамы или панели. Крепление осуществляется через монтажные отверстия в корпусе - требует предварительного сверления. Устройство уже собрано в герметичном корпусе, поэтому дополнительная сборка не нужна. Для подключения используйте провода сечением до 4 мм2. Обязательно проверьте соответствие посадочных габаритов перед установкой - корпус имеет жёсткую форму, замена на аналоги возможна только при совпадении размеров и количества полюсов.

Безопасность и стандарты

Изделие соответствует требованиям к ручным коммутационным аппаратам для промышленного использования. Степень защиты IP56 обеспечивает работу в средах с высокой запылённостью и влажностью, включая открытые площадки и цеха с мойкой оборудования. Нейтральное положение снижает риск аварийного включения при обслуживании. Не предназначен для частых операций включения/отключения - рекомендовано не более 60 циклов в час.

Преимущества

• Высокая механическая прочность корпуса из силумина - выдерживает удары и вибрации
• Защита IP56 - можно использовать вне закрытых щитов, даже под навесом или на улице
• Нейтральное положение - безопаснее при ремонтах и техобслуживании
• Компактная рукоятка - легко управлять даже в перчатках
• Готовый к монтажу модуль - не требует сборки внутри щита

Ограничения применения

• Не предназначен для частого включения - максимальная частота: 60 циклов в час; для часто включающихся механизмов лучше выбрать контактор или магнитный пускатель
• Не подходит для автоматизированных систем - только ручное управление
• Нельзя использовать в взрывоопасных зонах - отсутствует взрывозащита
• Запрещено открывать корпус во время работы - внутренние контакты находятся под напряжением

Примеры использования

• Ручное управление асинхронным двигателем насоса в водопроводной станции
• Выбор режима работы конвейера: вперёд / стоп / назад
• Вводной выключатель для питания группы станков в цехе
• Коммутация испытательной установки в ремонтной мастерской

Практические советы

• При монтаже убедитесь, что рукоятка свободно поворачивается - не должна задевать соседние устройства
• Для долгой службы регулярно осматривайте контактную группу - при появлении нагара или следов дуги замените прибор
• Не затягивайте крепёж слишком сильно - силумин хрупкий и может треснуть
• Если используется на улице, дополнительно защитите место входа кабелей от попадания воды
• При замене старого переключателя - сравнивайте количество полюсов, ток и тип монтажа. Переключатель ПП3-16/Н2 М1 от Электротехник совместим с аналогами того же типа, но не со всеми сериями других брендов
