Выключатель пакетный ВП3-16 до 16А крепление на заднюю панель IP00 - ET002507 Электротехник

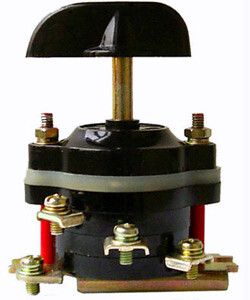

Выключатель пакетный ПВ3-16А, исполнение 3, крепление на заднюю панель, IP00 от бренда Электротехник — это ручной коммутационный аппарат для отключения и включения электрических цепей до 380 В переменного тока. Подходит для установки на монтажную плату в щитах управления, где требуется надёжное и долговечное решение для редких операций включения-выключения.

Назначение и область применения

Выключатель пакетный ПВ3-16А предназначен для ручного управления электрическими цепями с нечастыми включениями и отключениями. Он используется как:

• вводной выключатель в системах распределения энергии;
• коммутационное устройство в цепях управления электрооборудования;
• ручной выключатель для запуска и остановки асинхронных двигателей переменного тока.

Подходит для установки в промышленных щитах, на станках, конвейерах, насосных станциях и других объектах с жесткими условиями эксплуатации.

Технические характеристики

• Номинальный ток: 16 А — максимальный допустимый ток при длительной работе.
• Напряжение: до 380 В переменного тока (50/60 Гц), до 220 В постоянного тока.
• Количество полюсов: 3 — позволяет одновременно отключать три фазы сети.
• Количество позиций переключения: 2 — «Вкл» / «Выкл». Наличие нейтрального положения исключает случайное включение.
• Тип присоединения: винтовые зажимы — подходят для проводов сечением до 4 мм².
• Степень защиты: IP00 — нет защиты от пыли и воды. Устанавливается только внутри закрытых щитов.
• Рабочий температурный диапазон: от -40 °C до +40 °C — работает в холодных и теплых помещениях.
• Климатическое исполнение: У3 — рассчитан на умеренный климат с возможностью эксплуатации в неотапливаемых помещениях.
• Конструкция: устройство наружного монтажа — монтируется на поверхность, а не внутрь шкафа.
• Способ монтажа: на монтажную плиту — крепится болтами через отверстия в корпусе.
• Нормативный документ: ГОСТ Р 50030.5.1-2003 — соответствует требованиям к автоматическим выключателям для низковольтных систем.

Совместимость и монтаж

Выключатель ПВ3-16А устанавливается на металлическую или композитную монтажную плату толщиной до 5 мм. Для крепления используются четыре отверстия по углам корпуса. Диаметр отверстий под болты — 5 мм. Присоединение проводов осуществляется через винтовые зажимы — рекомендуется использовать наконечники типа НШВИ для многожильных проводов. Кабельный ввод сверху или сбоку — зависит от расположения щита. Обязательно соблюдать минимальный зазор между выключателем и другими элементами — минимум 20 мм для обеспечения доступа к рукоятке.

Безопасность и стандарты

Выключатель соответствует ГОСТ Р 50030.5.1-2003 и предназначен для использования в сетях с ограниченной частотой коммутаций. Конструкция предусматривает дугогашение — снижает риск возгорания при отключении нагрузки. Корпус изготовлен из самозатухающего негорючего материала. Однако из-за степени защиты IP00 использование вне защищённых шкафов недопустимо — контактные части полностью открыты.

Преимущества

• Простая механическая конструкция — мало деталей, легко обслуживать и ремонтировать.
• Высокая износостойкость — способен выдержать более 10 000 циклов включения-отключения.
• Наличие нейтрального положения — предотвращает аварийное включение после отключения.
• Поворотная рукоятка — удобна для быстрого управления даже в условиях ограниченного пространства.
• Подходит для использования в качестве главного выключателя — согласно заявленному параметру.

Ограничения применения

• Не применяется во влажных, пыльных или открытых помещениях — степень защиты IP00 не защищает от внешних воздействий.
• Не предназначен для частых включений (более 60 раз в час) — риск перегрева и повреждения контактов.
• Не имеет вспомогательных контактов — нельзя использовать для сигнализации состояния или автоматизации.
• Не совместим с автоматическими системами управления — требует ручного воздействия.

Примеры использования

• Главный выключатель питания на станке ЧПУ перед сервисным обслуживанием.
• Ручное управление питанием насосной группы в технологическом помещении.
• Отключение трёхфазной цепи перед проведением ремонтных работ в распределительном щите.
• Коммутирующее устройство в системе управления конвейером с ручным режимом запуска.

Практические советы

• Перед установкой проверьте соответствие сечения провода и номинала выключателя — для 16 А оптимально сечение 1–2,5 мм² медного провода.
• Обеспечьте свободный доступ к рукоятке — она должна поворачиваться без препятствий, особенно при установленных рядом аппаратах.
• Не используйте этот выключатель вместо автоматического выключателя — он не имеет защиты от перегрузки или короткого замыкания.
• При сборке щита убедитесь, что выключатель ПВ3-16А расположен так, чтобы его можно было легко визуально контролировать — рукоятка должна быть видна.
• Для увеличения безопасности применять только в составе щита с крышкой и блокировкой — поскольку IP00 не защищает от прикосновения.
