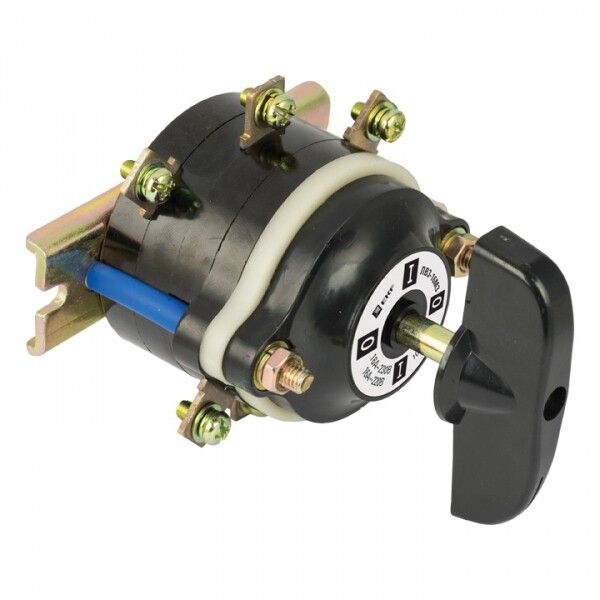

Выключатель пакетный 1-кл. 16А IP00 ПВ3-16 М3 исп.3 черн. EKF pv-3-16-3

Выключатель пакетный ПВ 3-16 М3 исполнение 3 от EKF - это надёжное коммутационное устройство для управления трёхфазными цепями в распределительных щитах. Артикул pv-3-16-3 предназначен для ручного включения и отключения нагрузки с возможностью установки в нейтральное положение.

Назначение и область применения

Выключатель пакетный ПВ 3-16 М3 исполнение 3 используется для ручного коммутирования трёхфазных электрических цепей с напряжением до 400 В переменного тока (50/60 Гц) и до 220 В постоянного тока. Подходит для установки в распределительных щитах, где требуется управление питанием оборудования: насосов, компрессоров, конвейеров, станков. Устройство обеспечивает безопасное отключение цепи в аварийной ситуации или при обслуживании.

Технические характеристики

• Номинальный ток: 16 А - способен выдерживать длительную нагрузку до этого значения без перегрева;
• Номинальное напряжение: 400 В переменного тока / 220 В постоянного тока - соответствует требованиям промышленных сетей;
• Количество полюсов: 3 - контролирует все три фазы одновременно;
• Количество положений: 2 (вкл./выкл.) + нейтральное положение - позволяет полностью отключить цепь и предотвратить случайное включение;
• Климатическое исполнение: М3 - устойчив к повышенной влажности и температурным колебаниям в помещениях с умеренным климатом;
• Степень защиты IP00 - отсутствие защиты от внешних воздействий; устройство предназначено исключительно для внутренней установки в закрытых щитах;
• Тип подключения: винтовые зажимы - надёжное соединение с проводами сечением до 4 мм2;
• Материал корпуса: пластик - изолирующий, не поддерживающий горение материал;
• Цвет: чёрный - стандартный цвет для промышленного оборудования;
• Нормативный документ: ГОСТ Р 50030.3-99 - соответствие российским стандартам безопасности;
• Частота переключений: не более 120 раз в час - ограничение для продления срока службы контактов.

Совместимость и монтаж

Выключатель пакетный ПВ 3-16 М3 исполнение 3 монтируется на монтажную плату внутри распределительного щита. Для установки необходима подготовка отверстия под корпус - габариты устройства совместимы с типовыми щитами серии PROxima. Клеммы доступны с лицевой стороны, что упрощает подключение проводов. Нельзя использовать устройство вне щита или в условиях открытого монтажа - отсутствие защиты IP00 делает его уязвимым к пыли, влаге и механическому повреждению.

Безопасность и стандарты

Выключатель соответствует ГОСТ Р 50030.3-99, который регламентирует требования к аппаратам управления для низковольтных систем. Конструкция обеспечивает механическую блокировку между положениями, предотвращая частичное замыкание. Однако из-за степени защиты IP00 использование за пределами закрытого щита запрещено - риск поражения током и короткого замыкания высок.

Преимущества

• Наличие нейтрального положения - позволяет полностью отключить цепь и заблокировать случайное включение при техобслуживании;
• Простая и проверенная конструкция - минимум движущихся деталей, долгий срок службы;
• Подходящий для массового применения - сочетание цены, надёжности и совместимости с большинством щитов EKF;
• Винтовые зажимы - удобны для многожильных и одножильных проводов, не требуют специальных инструментов.

Ограничения применения

• Не допускается установка в открытом виде - степень защиты IP00 не защищает от пыли, влаги и прикосновения;
• Запрещена частота переключений выше 120 раз в час - это вызывает быстрый износ контактной группы;
• Не подходит для автоматических систем - только ручное управление;
• Не рекомендован для цепей с высокими импульсными нагрузками (например, мощные преобразователи частоты) без дополнительной защиты.

Примеры использования

• Отключение питания трёхфазного двигателя на станке перед ремонтом;
• Ручной контроль включения конвейера в сборочном цеху;
• Аварийное отключение насосной группы в системе водоснабжения;
• Использование в качестве главного рубильника в распределительном щите малого производства.

Практические советы

• Перед монтажом проверьте, чтобы сечение подключаемых проводов не превышало 4 мм2 - иначе контакт будет плохо затянут;
• Обеспечьте свободный доступ к рукоятке - она должна легко перемещаться без усилий;
• При использовании в щитах серии PROxima - совпадают размеры крепления, можно использовать штатные направляющие;
• Не используйте выключатель в местах с высокой запылённостью или влажностью - даже внутри щита необходимо соблюдать герметичность;
• Проверяйте состояние контактов каждые 6–12 месяцев при активном использовании - при нагаре или оплавлении заменяйте устройство.
