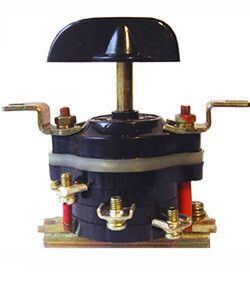

Выключатель пакетный ВП3-16 М3 до 16А на переднюю панель - ET003070 Электротехник

Выключатель пакетный ПВ3-16А (исп. 1) М3 от бренда Электротехник - это ручной коммутационный аппарат с трёхполюсным управлением, предназначен для включения и отключения электрических цепей в системах управления и распределения энергии. Устройство подходит для монтажа на плате или передней стенке, имеет нейтральное положение и рассчитано на работу в условиях умеренного климата.

Назначение и область применения

Выключатель пакетный ПВ3-16А (исп. 1) М3 используется для ручного управления электрическими цепями с частыми операциями включения и отключения. Применяется в качестве:

• вводного выключателя в щитах управления;
• коммутатора для питания оборудования с малой частотой включений;
• устройства управления асинхронными двигателями в сетях переменного тока.

Подходит для промышленных объектов: станков, конвейеров, насосных станций, систем автоматизации. Может использоваться как главный выключатель в распределительных устройствах.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: до 440 В переменного тока (50/60 Гц), до 220 В постоянного тока
• Количество полюсов: 3
• Число позиций переключения: 2 (включено / выключено) с нейтральным положением между ними
• Тип рукоятки: поворотная, удобна для одноручного управления
• Степень защиты: IP00 - без защиты от внешних воздействий, требует установки в закрытый шкаф
• Климатическое исполнение: У3 - работает при температурах от -40 C до +40 C
• Способ монтажа: на монтажную плату (панель); также допускается крепление на переднюю стенку
• Тип подключения: болтовое - контакты фиксируются гайками, подходят провода с наконечниками
• Конструкция: встраиваемое устройство, не имеет собственного корпуса
• Нормативный документ: ГОСТ Р 50030.5.1-2003

Совместимость и монтаж

Выключатель пакетный ПВ3-16А (исп. 1) М3 монтируется исключительно на жесткую монтажную плату или переднюю стенку шкафа. Для подключения используются медные провода с наконечниками, затягиваемые болтами. Диаметр отверстий под крепление соответствует стандартному размеру для таких устройств - проверьте совпадение с отверстиями в вашей панели. Устройство не имеет встроенной защиты, поэтому обязательно размещайте его внутри защищённого корпуса. Подключение осуществляется только при отключенном питании.

Безопасность и стандарты

Выключатель пакетный ПВ3-16А (исп. 1) М3 соответствует ГОСТ Р 50030.5.1-2003, что гарантирует соответствие требованиям безопасности для коммутационных аппаратов. Несмотря на отсутствие степени защиты (IP00), конструкция предусматривает дугогашение - это снижает риск возгорания при отключении нагрузки. Корпус выполнен из негорючего материала. Однако из-за открытых контактов запрещается использование в местах с доступом посторонних лиц или повышенной влажностью без дополнительной защиты.

Преимущества

• Простая механическая конструкция - минимум деталей, высокая надёжность и долгий срок службы
• Нейтральное положение позволяет точно контролировать состояние цепи и предотвращает случайное включение
• Работает в широком диапазоне температур - подходит для холодных помещений и неотапливаемых зон
• Имеет функцию главного выключателя - можно использовать как основной рубильник в распределительном щите
• Совместим с болтовыми наконечниками - легко интегрируется в существующие системы

Ограничения применения

• Не применяется в условиях с пылью, влагой, химически активной средой - степень защиты IP00 не защищает от внешних факторов
• Запрещена установка вне закрытого шкафа - контактные части находятся под напряжением
• Не рекомендован для частых включений более 60 раз в час - возможен быстрый износ контактов
• Не подходит для автоматических систем - требуется ручное управление
• Не используйте в цепях с током выше 16 А - превышение вызывает перегрев и выход из строя

Примеры использования

• Главный выключатель на пульте управления станка с ЧПУ
• Рубильник для отключения питания конвейера в ремонтной зоне
• Коммутирующее устройство в щите управления насосной группой
• Ручной переключатель для тестирования схемы в мастерской

Практические советы

• Перед монтажом убедитесь, что монтажная плата прочная и не деформируется - вибрации могут ослабить болтовые соединения
• Используйте наконечники с правильным сечением - для 16 А достаточно 2,5–4 мм2
• Обязательно пометьте все полюса и подключенные цепи - это ускоряет диагностику и обслуживание
• Проверяйте плотность затяжки болтов после первых нескольких включений - металл может слегка “усесться”
• Для установки на переднюю стенку выбирайте место, где рукоятка свободно поворачивается без препятствий
• Если нужна защита от пыли и влаги - устанавливайте ПВ3-16А внутрь шкафа с классом защиты IP54 или выше
