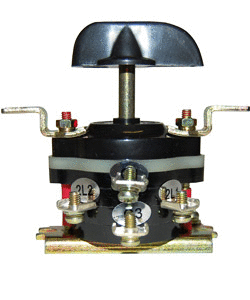

Переключатель пакетный ПП3-16/Н2 М3 (исп. 1) Электротехник ET003200 ПП 3-16/Н2 исп.1

Переключатель пакетный ПП3-16/Н2 М3, исполнение 1 от бренда Электротехник - это трёхполюсный кулачковый выключатель с рукояткой для ручной коммутации цепей до 380 В переменного тока. Подходит для управления двигателями, вводных цепей и систем автоматизации там, где требуется надёжное, но нечастое переключение.

Назначение и область применения

Переключатель пакетный ПП3-16/Н2 М3, исполнение 1 предназначен для ручного управления электрическими цепями с напряжением до 380 В переменного тока (50–60 Гц, 400 Гц) и до 220 В постоянного тока. Он используется как:

• вводной выключатель в цепях управления электрооборудования;
• коммутатор для нечастых включений и отключений (не более 120 раз в час);
• устройство ручного старта и остановки асинхронных двигателей.

Из-за отсутствия защиты от пыли и воды (IP00) применяется исключительно внутри закрытых щитов или защищённых корпусов.

Технические характеристики

• Номинальное напряжение: 380 В переменного тока / 220 В постоянного тока
• Номинальный ток: 16 А
• Число полюсов: 3
• Количество положений переключателя: 3 (включает нейтральное положение)
• Управление: поворотная рукоятка
• Тип монтажа: на монтажную плату (встраиваемое исполнение)
• Степень защиты: IP00 - без защиты от пыли и влаги
• Рабочий температурный диапазон: от –40 C до +45 C
• Режимы работы: продолжительный, прерывисто-продолжительный, повторно-кратковременный

Совместимость и монтаж

Переключатель пакетный ПП3-16/Н2 М3, исполнение 1 монтируется на монтажную плату через отверстия в корпусе. Для фиксации требуются болты или самонарезающие винты соответствующего диаметра - размеры крепёжных отверстий указаны в чертежах производителя. Устройство не имеет клеммных зажимов - провода подключаются непосредственно к контактам после демонтажа крышки. Обязательно соблюдать посадочные габариты: устройство не совместимо с панелями меньшего размера. Нельзя использовать в открытых шкафах или условиях повышенной запылённости из-за IP00.

Безопасность и стандарты

Переключатель пакетный ПП3-16/Н2 М3, исполнение 1 соответствует требованиям ГОСТ Р 50030.3 и ГОСТ 9098. Применяется в соответствии с правилами устройства электроустановок (ПУЭ) для ручного управления. Отсутствие степени защиты IP00 требует обязательного размещения в герметичных или закрытых щитах. Не допускается использование в средах с взрывоопасными газами, паром или агрессивными химическими веществами без дополнительной защиты.

Преимущества

• Простая механическая конструкция - минимум деталей, высокая отказоустойчивость
• Наличие нейтрального положения позволяет безопасно отключить нагрузку без аварийного отключения
• Широкий диапазон рабочих температур обеспечивает работоспособность в холодных и жарких помещениях
• Совместим с большинством типовых щитов и панелей благодаря стандартизированному форм-фактору

Ограничения применения

• Не подходит для частых операций - максимальная частота переключений: 120 раз в час
• IP00 - нельзя применять вне закрытых корпусов, даже в помещении с пылью или влажностью
• Не рассчитан на управление токами выше 16 А - перегрузка вызывает оплавление контактов
• Отсутствуют клеммы - требует ручной подготовки проводов и точного подключения
• Не рекомендован для автоматизированных систем - только ручное управление

Примеры использования

• Ручной переключатель между “работа”, “стоп” и “нейтраль” на станках с асинхронным двигателем
• Вводной рубильник в распределительном щите малой мощности
• Коммутирование цепей управления насосов, вентиляторов, конвейеров в производственных цехах
• Аварийное отключение оборудования в мастерских и ремонтных участках

Практические советы

• Перед монтажом проверьте соответствие диаметра отверстий в панели габаритам корпуса ПП3-16/Н2 М3, исполнение 1
• Обязательно используйте термоусадку или изолирующие трубки на концах проводов - контакты находятся под напряжением даже в выключенном состоянии
• Не затягивайте крепления слишком сильно - корпус выполнен из композита и легко деформируется
• Для обслуживания отключите питание и снимите крышку - внутренние контакты доступны только при демонтаже
• Замена возможна только аналогичным устройством - другие модели серии ПП3 имеют отличные размеры и расположение контактов
