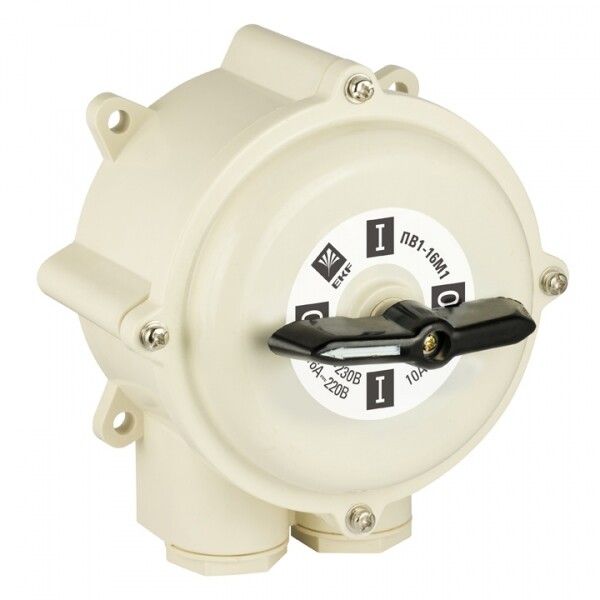

Выключатель пакетный 1-кл. 16А IP56 ПВ1-16 М1 пл. беж. EKF pv-1-16-4

Выключатель пакетный 1-клавишный 16А IP56 ПВ1-16 М1 плоский бежевый от EKF предназначен для коммутации электрических цепей до 400 В переменного и 220 В постоянного тока. Устройство надежно защищено от пыли и воды, подходит для установки в распределительные щиты и работает в условиях повышенной влажности и температурных колебаний.

Назначение и область применения

Выключатель пакетный 1-клавишный 16А IP56 ПВ1-16 М1 используется для ручного включения и отключения однополюсных электрических цепей. Подходит для управления оборудованием в промышленных условиях: станках, конвейерах, системах вентиляции, насосах и других устройствах, где требуется надежное механическое управление питанием. Благодаря высокой степени защиты IP56, его можно устанавливать в помещениях с повышенной запыленностью, на открытых площадках или внутри щитов, подвергающихся воздействию влаги.

Технические характеристики

• Номинальный ток: 16 А - способен безопасно коммутировать нагрузки до этой величины
• Номинальное напряжение: 400 В переменного тока (50/60 Гц), 220 В постоянного тока
• Количество полюсов: 1 - управляет одной фазой или цепью постоянного тока
• Степень защиты: IP56 - полностью защищен от пыли и мощных струй воды
• Тип управления: поворотная рукоятка - обеспечивает четкую фиксацию двух положений
• Число положений: 2 (вкл./выкл.) + нейтральное положение - позволяет отключить цепь без жесткого фиксирования
• Способ монтажа: на монтажную плату - крепится через отверстия в стенке шкафа
• Тип подключения: винтовые зажимы - совместим с медными проводниками до 2,5 мм2
• Материал корпуса: пластик - устойчив к химическим воздействиям и механическим повреждениям
• Климатическое исполнение: М1 - рассчитан на работу при температуре от −25C до +40C и относительной влажности до 80%
• Частота переключений: макс. 120 раз в час - не предназначен для частого включения/отключения
• Нормативный документ: ГОСТ Р 50030.3-99 - соответствует требованиям безопасности для аппаратов низкого напряжения

Совместимость и монтаж

Выключатель ПВ1-16 М1 монтируется на монтажную плиту толщиной до 4 мм. Для установки необходимо просверлить отверстие диаметром 22 мм - размер посадочного места указан в техническом чертеже. Кабель подключается к винтовым зажимам: затяжка должна выполняться усилием 0,4–0,5 Нм, чтобы избежать повреждения контактов. Устройство комплектуется собственным корпусом, поэтому не требует дополнительной защиты при установке в распределительный щит. Совместим со всеми типами щитов, имеющими стандартные отверстия под пакетники.

Безопасность и стандарты

Выключатель пакетный 1-клавишный 16А IP56 ПВ1-16 М1 сертифицирован по ГОСТ Р 50030.3-99, что гарантирует соответствие требованиям безопасности для оборудования низкого напряжения. Конструкция исключает случайное включение благодаря наличию нейтрального положения. Корпус выполнен из самозагасающего пластика, предотвращающего распространение горения. Применение в соответствии с инструкцией обеспечивает долговечность и минимизирует риск возгорания.

Преимущества

• Высокая степень защиты IP56 - идеально для агрессивных сред
• Наличие нейтрального положения - снижает вероятность ошибочного включения
• Простая и надежная конструкция - минимальное количество движущихся деталей
• Универсальный монтаж на плату - легко интегрируется в существующие щитовые решения
• Совместимость с продуктами серии PROxima от EKF - удобна для стандартизации проектов

Ограничения применения

• Не предназначен для частого переключения - максимальная частота 120 раз в час; для более интенсивного режима используйте автоматические контакторы
• Не рекомендован для управления двигателями свыше 4 кВт без дополнительной защиты (например, теплового реле)
• Не следует использовать в местах с постоянным воздействием прямого потока воды - IP56 не обеспечивает герметичность при длительном погружении
• Запрещена замена контактов - устройство не ремонтопригодно, при выходе из строя требуется полная замена

Примеры использования

• Управление питанием станка с ЧПУ в цеху с высокой запыленностью
• Отключение насосной группы в канализационной насосной станции
• Ручной отсекатель питания вентиляционного модуля на крыше здания
• Локальный выключатель освещения в подвале с повышенной влажностью
• Интеграция в распределительный щит промышленного объекта с использованием стандартных креплений

Практические советы

• Перед монтажом проверьте, что сечение кабеля не превышает 2,5 мм2 - иначе контакт будет плохо зажат
• При установке в металлический щит убедитесь, что корпус не соприкасается с токоведущими частями - возможен пробой
• Для обслуживания отключите питание и закрепите выключатель в положении “выкл.” - это предотвратит случайное включение
• При групповой установке нескольких выключателей ПВ1-16 М1 используйте одинаковый цвет - бежевый хорошо контрастирует с черными крышками щитов
• Не применяйте смазку на рукоятке - она притягивает пыль и снижает надежность переключения
