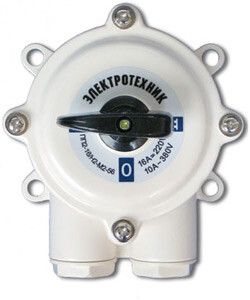

Переключатель пакетный IP56 ПП2-16/Н2 М2 пластик Электротехник ET001823

Переключатель пакетный ПП2-16/Н2 М2, 16А, пластмассовый корпус, IP56 от бренда Электротехник предназначен для ручной коммутации цепей управления и питания в условиях повышенной запыленности и влаги. Его двухполюсная конструкция с нейтральным положением позволяет безопасно переключать направление движения электродвигателей.

Назначение и область применения

Переключатель пакетный ПП2-16/Н2 М2, 16А, пластмассовый корпус, IP56 используется для:

• ручного управления асинхронными двигателями в сетях переменного тока до 380 В;
• включения и отключения цепей управления в системах автоматизации;
• переключения направления вращения механизмов - например, конвейеров, насосов, вентиляторов;
• работы в качестве вводного аппарата в распределительных щитах с высокими требованиями к защите от внешней среды.

Подходит для помещений с повышенной влажностью, на открытых площадках, в производственных зонах с пылью и осадками. Применяется там, где требуется надежная механическая коммутация без автоматики.

Технические характеристики

• Номинальный ток: 16 А - допустимая нагрузка при длительной работе без перегрева.
• Напряжение: до 380 В переменного тока (50/60/400 Гц); до 220 В постоянного тока.
• Число полюсов: 2 - управляет двумя фазами одновременно.
• Число положений: 3 - «вперед», «ноль», «назад». Нейтральное положение обеспечивает полную развязку цепи.
• Степень защиты: IP56 - полностью защищен от пыли и мощных струй воды из любого направления.
• Температурный диапазон: от –40 C до +45 C - работает в суровых климатических условиях.
• Тип управления: поворотная короткая рукоятка - удобна для быстрого переключения даже в перчатках.
• Способ монтажа: на монтажную плату - требует установки в панель или шкаф с соответствующим отверстием.
• Частота переключений: максимум 120 раз в час - не предназначен для частого циклического управления.

Совместимость и монтаж

Переключатель пакетный ПП2-16/Н2 М2, 16А, пластмассовый корпус, IP56 рассчитан на установку через отверстие в стенке шкафа или панели. Размеры посадочного места должны соответствовать габаритам устройства - перед монтажом проверьте совпадение контура крепления. Клеммы имеют стандартные выводы для подключения медных проводов сечением до 2,5 мм2. Для надежного контакта рекомендуется использовать наконечники типа “штырь” или “вилка”. Устройство уже собрано в герметичный корпус - дополнительная сборка не требуется.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.5.1 и ГОСТ 9098 для переключателей ручного управления. Конструкция исключает случайное включение благодаря четкому фиксированному положению рукоятки. Защита IP56 снижает риск поражения током при воздействии влаги и пыли. Не применяйте в местах с постоянным погружением в жидкости или в агрессивных химических средах.

Преимущества

• Простая и проверенная временем кулачковая конструкция - мало деталей, минимум отказов.
• Пластмассовый корпус с IP56 - легче металлических аналогов, не ржавеет, не требует окраски.
• Наличие нейтрального положения - предотвращает самопроизвольный запуск оборудования после отключения.
• Широкий температурный диапазон - можно применять в холодильных камерах и на открытых объектах зимой.
• Произведен компанией Электротехник - один из крупнейших производителей таких устройств в РФ и СНГ.

Ограничения применения

• Не предназначен для частого включения/выключения - свыше 120 операций в час может вызвать износ контактной группы.
• Не используйте в средах с постоянным воздействием масел, растворителей или паров кислот - пластик корпуса может деформироваться.
• Не заменяет автоматические выключатели или контакторы - не имеет тепловой или электромагнитной защиты.
• Не подходит для установки в шкафы с плотной компоновкой - требует свободного доступа к рукоятке для переключения.

Примеры использования

• Управление направлением вращения ленточного конвейера на пищевом производстве.
• Ручное переключение между «подъем» и «спуск» в механизме подвесного крана.
• Вводной переключатель для насосной станции на открытом участке с дождями и пылью.
• Локальный контроль вентилятора в цеху с высокой запыленностью.

Практические советы

• Перед первым включением проверьте, что рукоятка легко переходит во все три положения - при заклинивании не принуждайте ее.
• При монтаже на монтажную плату используйте резиновые прокладки вокруг отверстия - они повысят степень защиты и снизят вибрацию.
• Обязательно отключите питание перед обслуживанием - хотя есть нейтральное положение, это не гарантирует отсутствие напряжения на входе.
• Для долгой службы регулярно проверяйте состояние контактов - особенно при работе с индуктивными нагрузками (двигатели).
• Замена этого переключателя возможна на другие модели серии ПП2 с таким же током и числом полюсов - совместимость по креплению сохраняется.
