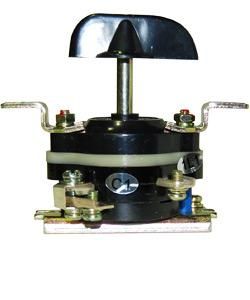

Переключатель пакетный ПП 1-16/Н3,до 16А, на перед/панель,IP00 - ET008605 Электротехник

Переключатель пакетный ПП 1-16/Н3 от Электротехник - компактный ручной коммутационный аппарат с четырьмя положениями и нулевой позицией, предназначен для управления электрическими цепями до 16 А и 380 В. Подходит для монтажа на переднюю панель оборудования, особенно там, где требуется точный контроль режимов работы без автоматизации.

Назначение и область применения

Переключатель пакетный ПП 1-16/Н3 используется для ручного включения, отключения и переключения электрических цепей. Применяется в системах управления: панелях управления станков, конвейеров, насосов, освещения и других электроустановок. Подходит для нечастых операций - не более 120 переключений в час. Может служить вводным выключателем или переключателем направления движения двигателя. Наличие нулевого положения позволяет безопасно отключать цепь и фиксировать её в нейтральном состоянии.

Технические характеристики

• Номинальный ток: 16 А
• Максимальное рабочее напряжение: 380 В переменного тока (50/60/400 Гц), 220 В постоянного тока
• Число полюсов: 1
• Число положений: 4 (включая нулевое)
• Управление: поворотная короткая рукоятка
• Степень защиты: IP00 - без защиты от пыли и воды, требует установки в закрытом щите
• Диапазон температур: от -40 C до +45 C
• Конструкция: встраиваемое устройство, монтируется через отверстие в панели
• Исполнение: 1 (стандартное, без дополнительных модификаций)

Совместимость и монтаж

Переключатель пакетный ПП 1-16/Н3 устанавливается на переднюю панель через круглое отверстие. Диаметр посадочного места соответствует стандартному размеру для таких устройств - проверьте совпадение с отверстием в панели перед монтажом. Кабель подключается к клеммам с помощью наконечников (на ток 16 А они не предусмотрены, подключение - напрямую или с самодельными наконечниками). Для надёжного контакта используйте жилы сечением до 2,5 мм2. Устройство не имеет зажимов для DIN-рейки - монтаж возможен только на панель.

Безопасность и стандарты

Переключатель пакетный ПП 1-16/Н3 соответствует требованиям ГОСТ Р 50030.5.1 и ГОСТ 9098. Работает в соответствии с нормами для ручных коммутационных аппаратов. Отсутствие степени защиты (IP00) означает, что он не защищён от внешних воздействий - использовать можно только внутри закрытых шкафов или панелей, исключающих доступ к токоведущим частям. Не применяйте в условиях повышенной влажности, запылённости или на открытом воздухе.

Преимущества

• Простая и проверенная механическая конструкция - минимум отказов при правильной эксплуатации
• Наличие нулевого положения обеспечивает безопасную остановку оборудования
• Широкий температурный диапазон - работает в холодных и жарких помещениях
• Совместим с большинством типовых панелей управления в промышленности

Ограничения применения

• Не допускается использование вне закрытых корпусов из-за IP00 - риск поражения током и замыкания
• Не предназначен для частого включения/выключения - максимальная частота 120 раз/час; при превышении срок службы сокращается
• Один полюс - нельзя применять для трёхфазных цепей без нескольких экземпляров
• Нет встроенных наконечников - требуется ручная подготовка проводов
• Не поддерживает автоматическое управление - только ручной привод

Примеры использования

• Ручное переключение направления вращения однофазного электродвигателя на станке
• Вводной выключатель для питания пульта управления конвейера
• Выбор режима работы: “работа”, “стоп”, “реверс”, “отключено” на панели тестового стенда
• Локальное управление освещением в цеховой зоне с необходимостью фиксированного отключения

Практические советы

• Перед установкой убедитесь, что отверстие в панели точно соответствует габаритам Переключателя пакетного ПП 1-16/Н3 - несоответствие вызывает люфт или невозможность фиксации
• Закручивайте крепёж равномерно, чтобы не деформировать корпус - материал корпуса чувствителен к перегрузкам
• Обязательно отключите питание перед подключением проводов - даже при низком токе контактные группы находятся под напряжением
• Для длительной эксплуатации рекомендуется периодически проверять состояние контактов - особенно при работе с индуктивными нагрузками
• Если нужна защита от пыли и влаги - выбирайте модели с IP30/IP56, такие как другие представители серии Электротехник, но не этот артикул
