Выключатель пакетный ВП1-16, до 16А, на перед/панель, IP00 - ET003068 Электротехник

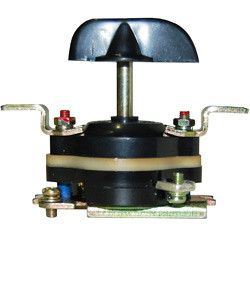

Выключатель пакетный ПВ1-16А от Электротехник - это простое и надёжное устройство для ручного отключения и переключения электрических цепей до 16 А. Подходит для установки на переднюю панель оборудования, особенно там, где требуется базовая коммутация без необходимости высокой степени защиты.

Назначение и область применения

Выключатель пакетный ПВ1-16А используется для ручного включения и отключения электрических цепей с небольшой частотой операций. Он применяется как:

• вводной выключатель в системах управления электрооборудованием;
• коммутационное устройство для питания станков, конвейеров, насосов и других автоматизированных систем;
• ручной переключатель для управления асинхронными двигателями в сетях переменного тока.

Из-за отсутствия защиты (IP00) устройство устанавливается внутри щитов, корпусов или защищённых зон - не для открытого монтажа.

Технические характеристики

• Номинальный ток: 16 А при напряжении 220 В; 10 А при 380 В - допустимые нагрузки зависят от напряжения сети.
• Напряжение: до 440 В переменного тока (AC); до 220 В постоянного тока (DC).
• Частота: 50/60 Гц и до 400 Гц - совместим с промышленными и специализированными системами.
• Количество полюсов: 1 - управляет одной фазой или цепью постоянного тока.
• Количество положений: 2 - «Вкл./Выкл.» с нейтральным положением «0» между ними.
• Рабочий диапазон температур: от –40 C до +40 C - работает в холодных помещениях и неотапливаемых зонах.
• Степень защиты: IP00 - никакой защиты от пыли и воды; требует установки в закрытый корпус.
• Тип присоединения: винтовые зажимы - подходят для проводов сечением до 2,5 мм2.
• Климатическое исполнение: У3 - предназначен для умеренного климата с контролируемой влажностью.
• Нормативный документ: ГОСТ Р 50030.5.1-2003 - соответствует требованиям к аппаратуре управления.

Совместимость и монтаж

Выключатель пакетный ПВ1-16А рассчитан на монтаж на монтажную плату или переднюю панель. Для установки необходимо просверлить отверстие под корпус - он имеет встраиваемую конструкцию. Соединение выполняется через винтовые клеммы: затягивать следует усилием 0,5–0,7 Нм, чтобы избежать повреждения контактов.

Не используйте этот выключатель как основной рубильщик на входе в помещение - он не предназначен для защиты от КЗ или перегрузки. Его задача - только механическое переключение.

Безопасность и стандарты

Выключатель пакетный ПВ1-16А соответствует ГОСТ Р 50030.5.1-2003, что гарантирует соответствие требованиям безопасности для ручных коммутационных устройств. Однако из-за класса защиты IP00 использование вне корпуса запрещено - риск поражения током и попадания сторонних предметов внутрь устройства крайне высок.

Преимущества

• Простая и проверенная конструкция - долговечен при правильном использовании.
• Наличие нейтрального положения «0» позволяет безопасно отключать цепь без случайного включения.
• Подходит для использования в качестве главного выключателя в малых системах управления.
• Работает в широком диапазоне температур - подходит для холодных цехов и складов.

Ограничения применения

• Не предназначен для частых включений - максимальная частота не более 60 раз в час.
• IP00 исключает применение во влажных, пыльных или открытых средах.
• Не обеспечивает защиту от перегрузки или короткого замыкания - обязательно использовать с предохранителем или автоматическим выключателем.
• Только однополюсный - нельзя использовать для трёхфазных цепей без нескольких экземпляров.

Примеры использования

• Переключение питания станка ЧПУ на ремонт или обслуживание.
• Главный выключатель в шкафе управления насосной станцией.
• Ручное отключение цепи нагревателя в термокамере.
• Локальный выключатель для тестирования оборудования в лаборатории.

Практические советы

• Выбирайте место установки так, чтобы рукоятка была легко доступна, но не находилась рядом с движущимися механизмами.
• Обязательно используйте крышку или бокс для защиты от внешнего воздействия - даже если оборудование находится внутри щита.
• Проверьте посадочный диаметр отверстия перед монтажом - он должен точно соответствовать габаритам корпуса ПВ1-16А.
• Не путайте с автоматическими выключателями - ПВ1-16А не отключится при аварии, только при ручном действии.
• Для многополюсных решений потребуется несколько единиц ПВ1-16А, установленных на одну ось.
