Выключатель пакетный ВП1-16(220/16) на заднюю панель - ПВ 1-16 исп.3 Электротехник ET002505

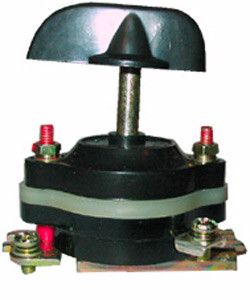

Выключатель пакетный ПВ1-16А (исп. 3) ВП1-16(220/16) М3 - это ручной коммутационный аппарат с нейтральным положением, предназначенный для включения и отключения электрических цепей до 440 В переменного тока. Применяется в системах управления, на станках и в распределительных щитах. Бренд Электротехник, артикул et002505.

Назначение и область применения

Выключатель пакетный ПВ1-16А (исп. 3) ВП1-16(220/16) М3 используется для ручного управления электрическими цепями с нечастыми операциями включения и отключения. Подходит в качестве вводного выключателя в цепях управления, для коммутации нагрузок в распределительных устройствах и для ручного запуска асинхронных двигателей. Наличие нейтрального положения позволяет использовать его как переключатель между двумя состояниями - «вкл» и «выкл» - с возможностью фиксированного нейтрального режима.

Технические характеристики

• Номинальный ток: 16 А
• Рабочее напряжение: до 440 В переменного тока, 50 Гц
• Количество полюсов: 1
• Количество позиций переключения: 2 (вкл / выкл) с нейтральным положением
• Способ монтажа: на монтажную плату (панельный монтаж)
• Тип рукоятки: поворотная
• Тип присоединения: винтовые зажимы
• Степень защиты: IP00 - без защиты от внешних воздействий
• Климатическое исполнение: У3 - для эксплуатации в закрытых помещениях с умеренным климатом
• Диапазон температур: от -40 C до +40 C
• Соответствие стандарту: ГОСТ Р 50030.5.1-2003

Совместимость и монтаж

Выключатель ПВ1-16А (исп. 3) ВП1-16(220/16) М3 предназначен для установки на монтажную плату или внутрь шкафа. Для монтажа требуется подготовить отверстие соответствующего размера - устройство имеет конструкцию наружного монтажа, поэтому крепится через фланец. Соединение проводов осуществляется с помощью винтовых зажимов - рекомендуется использовать наконечники типа НШВИ для надёжного контакта. Учитывайте, что степень защиты IP00 требует обязательной установки внутри защищённого корпуса или щита.

Безопасность и стандарты

Выключатель соответствует ГОСТ Р 50030.5.1-2003, который регламентирует требования к низковольтному коммутационному оборудованию. Конструкция предусматривает гашение электрической дуги при отключении нагрузки, что снижает риск возгорания. Корпус изготовлен из негорючего материала. Однако из-за отсутствия степени защиты (IP00) использование вне электрического шкафа недопустимо - контактные части полностью открыты.

Преимущества

• Простая механическая конструкция - минимум деталей, высокая надёжность
• Высокая износостойкость - рассчитан на многократные циклы включения/отключения
• Наличие нейтрального положения - удобно для переключения между двумя режимами
• Подходит для использования в качестве главного выключателя
• Работает в широком диапазоне температур - от -40 C до +40 C

Ограничения применения

• Не допускается установка в открытых условиях - IP00 не защищает от пыли, влаги и прикосновения
• Не предназначен для частых коммутаций (более 10–15 раз в час) - это не автоматический выключатель
• Не работает в сетях выше 440 В или с частотой более 50 Гц (для данного исполнения)
• Требует монтажа в защищённом шкафу - нельзя использовать как самостоятельный элемент на стене

Примеры использования

• Главный выключатель питания в малогабаритных распределительных щитах
• Ручное управление питанием станков, насосов, компрессоров
• Переключение между основным и резервным источником питания в системах управления
• Отключение цепей контроля и сигнализации в промышленных объектах

Практические советы

• Выбирайте этот выключатель только для помещений с контролируемой средой - без пыли, влаги и доступа посторонних лиц
• При монтаже используйте наконечники на проводах - особенно если сечение больше 1,5 мм2
• Проверьте совпадение диаметра отверстия под рукоятку перед установкой - типовая посадка под стандартные панели
• Не заменяйте его на автоматические выключатели, если нужна именно ручная коммутация с нейтральной позицией
• Обязательно проверяйте соответствие номинала тока нагрузки - 16 А не следует нагружать ближе к пределу длительно
