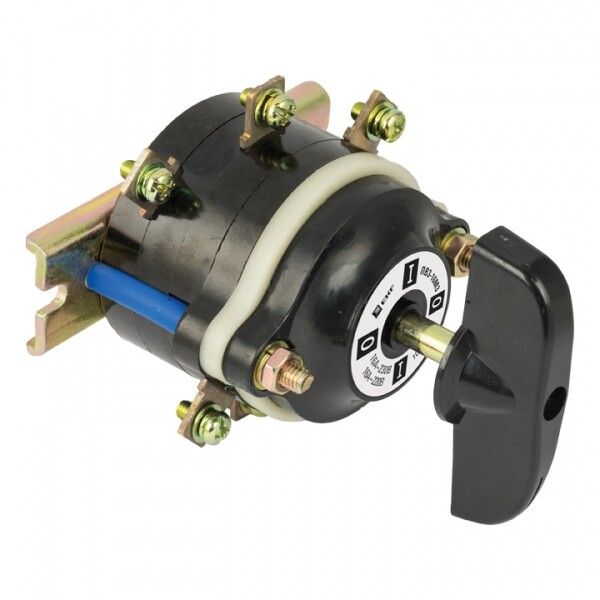

Выключатель пакетный 1-кл. 16А IP00 ПВ1-16 М3 исп.3 черн. EKF pv-1-16-3

Пакетный выключатель ПВ 1-16 М3 исполнение 3 черный от EKF - это простое и надежное устройство для коммутации однополюсных цепей до 400 В переменного тока. Артикул pv-1-16-3 предназначен для установки в распределительные щиты и подходит для ручного управления нагрузкой с возможностью фиксированного нейтрального положения.

Назначение и область применения

Пакетный выключатель ПВ 1-16 М3 исполнение 3 черный используется для ручного включения и отключения электрических цепей. Он применяется там, где требуется простое, механическое управление питанием - например, для запуска/останова оборудования, отключения питания перед обслуживанием или переключения между источниками энергии. Подходит для систем с частотой 50–60 Гц и до 400 Гц, а также для цепей постоянного тока до 220 В. Устройство работает в продолжительном, прерывисто-продолжительном и повторно-кратковременном режимах, но не предназначено для частых операций - максимальная частота переключений - 120 раз в час.

Технические характеристики

• Количество полюсов: 1
• Номинальный ток: 16 А
• Номинальное напряжение: 400 В переменного тока / 220 В постоянного тока
• Количество положений: 2 (включено / выключено + нейтральное положение)
• Элемент управления: поворотная рукоятка
• Степень защиты: IP00 (без защиты от внешних воздействий)
• Климатическое исполнение: М3 (работает при температуре от −25C до +40C, умеренный климат)
• Материал корпуса: пластик
• Цвет: черный
• Тип подключения: винтовые зажимы
• Способ монтажа: на монтажную плату
• Соответствие стандарту: ГОСТ Р 50030.3-99

Совместимость и монтаж

Пакетный выключатель ПВ 1-16 М3 исполнение 3 черный имеет компактную форму и монтируется на монтажную плату внутри распределительного щита. Для установки требуются отверстия соответствующего размера - устройство не крепится на DIN-рейку. Кабель подключается через винтовые зажимы: зачищенные жилы вставляются в клеммы и затягиваются отверткой. Обязательно соблюдайте момент затяжки - недостаточно плотное соединение вызывает нагрев, избыточный - повреждает контакт. Устройство совместимо с проводами до 2,5 мм2 (по типичной практике для 16 А).

Безопасность и стандарты

Выключатель сертифицирован по ГОСТ Р 50030.3-99, что гарантирует соответствие требованиям безопасности для аппаратов низкого напряжения. Однако степень защиты IP00 означает, что контакты полностью открыты - устройство нельзя использовать во влажных, пыльных или взрывоопасных средах. Только внутренняя установка в закрытый щит с доступом только для обслуживающего персонала.

Преимущества

• Наличие нейтрального положения позволяет безопасно отключить цепь без случайного включения
• Простая и проверенная конструкция - минимум отказов при правильной эксплуатации
• Черный цвет корпуса обеспечивает хорошую видимость положения рукоятки
• Изготовлен в серии PROxima - совместим с другими изделиями этой линейки по габаритам и принципам монтажа

Ограничения применения

• Не допускается использование вне закрытого электрошкафа - IP00 не защищает от пыли, влаги и прикосновения
• Запрещена частая коммутация - свыше 120 раз в час может привести к быстрому износу контактов
• Не подходит для автоматических систем - только ручное управление
• Не рекомендован для цепей с высокими импульсными токами (например, мощные двигатели без предварительного пускателя)

Примеры использования

• Отключение питания станка перед техобслуживанием
• Переключение между основным и резервным источником в малых системах
• Ручное управление освещением в производственных помещениях
• Отключение конвейера или насоса в аварийной ситуации

Практические советы

• При монтаже в щите убедитесь, что рядом есть достаточное свободное место - рукоятка должна свободно поворачиваться без препятствий
• Обязательно используйте изолирующие колпачки на винтах после подключения - даже при наличии корпуса риск поражения током остается
• Проверьте соответствие сечения кабеля - для 16 А оптимально 1,5–2,5 мм2 медного провода
• Если нужна защита от внешней среды - выбирайте модели с IP54/IP65; этот вариант (ПВ 1-16 М3) - исключительно для внутреннего монтажа
• Артикул pv-1-16-3 - часть серии PROxima от EKF, поэтому легко заменяем и совместим с другим оборудованием этой же линейки
