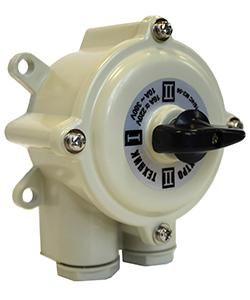

Переключатель пакетный ПП1-16/4С М2 до 16А пластмассовый корпус IP56 - ET529203 Электротехник

Переключатель пакетный ПП1-16/4С М2 16А пластмассовый корпус IP56 от бренда Электротехник предназначен для ручной коммутации слабых нагрузок в цепях управления и питания, особенно там, где требуется надежная защита от пыли и влаги. Этот прибор подходит для установки в условиях открытого воздуха или вагонов, цехов с высокой запыленностью.

Назначение и область применения

Переключатель пакетный ПП1-16/4С М2 16А пластмассовый корпус IP56 используется для:

• включения и отключения электрических цепей управления - например, в системах автоматизации станков, конвейеров, насосов;
• ручного управления асинхронными двигателями переменного тока до 380 В;
• переключения между несколькими режимами работы оборудования за счет четырех положений;
• в качестве вводного аппарата в распределительных щитах, когда нужна физическая изоляция цепи.

Подходит для условий с частыми переключениями - до 120 раз в час. Работает в продолжительном, прерывисто-продолжительном и повторно-кратковременном режимах.

Технические характеристики

• Номинальный ток: 16 А - максимальный допустимый ток через контакты при длительной работе.
• Номинальное напряжение: до 380 В переменного тока (50/60/400 Гц), до 220 В постоянного тока.
• Число полюсов: 1 - управляет одной электрической цепью.
• Число положений: 4 - позволяет выбирать один из четырех вариантов подключения (включая нейтральное «выкл»).
• Степень защиты: IP56 - полностью защищен от пыли (не полностью герметичен, но пыль не попадает в достаточных количествах для нарушения работы) и от мощных струй воды с любого направления.
• Температурный диапазон: от -40 C до +45 C - работает в суровых климатических условиях, включая холодные регионы и жаркие цеха.
• Тип управления: короткая поворотная рукоятка - удобна для быстрого переключения даже в перчатках.
• Монтаж: на конструкцию - крепится болтами к стенке шкафа, панели или раме, не требует DIN-рейки.
• Корпус: пластмассовый, компактный, с внутренним механизмом - все детали собраны в одном блоке.
• Нулевое положение: есть - рукоятка имеет четкую позицию «выключено», исключающую случайное включение.

Совместимость и монтаж

Переключатель пакетный ПП1-16/4С М2 16А пластмассовый корпус IP56 монтируется на плоскую поверхность с помощью двух крепежных отверстий. Диаметр отверстий под болты - 5,5 мм (стандарт для таких моделей). Кабель подключается к клеммам с зажимами - предварительно зачищенные провода должны иметь длину не менее 10 мм. Наконечники не предусмотрены для этого тока - при необходимости используйте самостоятельную опрессовку. Учитывайте габариты устройства: при установке рядом с другими аппаратами оставьте минимум 20–30 мм свободного пространства для доступа к рукоятке.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.3 и ГОСТ 12444, что гарантирует безопасность при использовании в промышленных сетях. Конструкция обеспечивает механическую блокировку - невозможно одновременно замкнуть несколько положений. Отсутствие открытых токоведущих частей снижает риск поражения током при нормальной эксплуатации.

Преимущества

• Высокая степень защиты IP56 делает его одним из немногих переключателей, пригодных для уличной установки без дополнительных кожухов.
• Простая и проверенная временем кулачковая конструкция - мало подвижных деталей, долгий срок службы.
• Наличие нулевого положения исключает случайное включение - важный фактор для безопасности обслуживания.
• Пластиковый корпус легкий, не подвержен коррозии, устойчив к химическим воздействиям в цехах.
• Широкий диапазон температур - можно использовать в холодильных камерах, на открытых площадках, в автономных объектах.

Ограничения применения

• Не предназначен для частого включения-отключения двигателей выше 16 А - для этого нужны магнитные пускатели.
• Один полюс - нельзя применять для трехфазных цепей без внешнего комбинирования нескольких единиц.
• Не рассчитан на токи свыше 16 А - перегрузка вызывает нагрев и выход из строя контактов.
• Запрещена установка в местах с постоянным прямым потоком воды - IP56 не является водонепроницаемостью при погружении.
• Не рекомендуется для использования в средах с агрессивными газами (например, сероводород, хлор) - материал корпуса не устойчив к таким веществам.

Примеры использования

• Ручное переключение режимов работы вентилятора: «выкл» – «медленно» – «быстро» – «обратный ход».
• Вводной рубильник в щите управления насосной станцией на улице.
• Выбор источника питания (основной / резервный) в малогабаритном распределительном пункте.
• Управление световой сигнализацией на производстве с возможностью отключения всей системы.

Практические советы

• При монтаже всегда отключайте питание - даже при номинале 380 В контактная группа может сохранить заряд после отключения.
• Проверяйте плотность затяжки клемм - недостаточно затянутые провода вызывают нагрев и окисление.
• Для эксплуатации в сыром помещении периодически осматривайте рукоятку и корпус на наличие конденсата - протирайте сухой тряпкой.
• Если требуется подключение медного многожильного провода - обязательно используйте наконечники типа НШВИ, чтобы избежать облома жил.
• При замене старого аналога - убедитесь, что новый переключатель пакетный ПП1-16/4С М2 16А пластмассовый корпус IP56 совпадает по глубине и расположению креплений.
