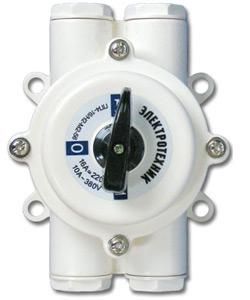

Переключатель пакетный 10А IP56 ПП4-16/Н2 М2 пластик Электротехник ET002373 ПП 4-16/Н2 пл.IP56

Переключатель пакетный ПП4-16/Н2 М2, 16А, пластиковый корпус, IP56 - это надёжный ручной коммутационный аппарат для управления электродвигателями и распределения энергии в промышленных системах. Бренд Электротехник обеспечивает соответствие устройства требованиям жёстких условий эксплуатации, особенно в условиях повышенной запылённости и влаги.

Назначение и область применения

Переключатель пакетный ПП4-16/Н2 М2, 16А, пластиковый корпус, IP56 предназначен для ручного включения, отключения и переключения электрических цепей. Применяется в качестве вводного аппарата или управляющего устройства в системах управления асинхронными двигателями, конвейерах, насосах, компрессорах и других установках с частыми изменениями режимов работы. Подходит для сетей переменного тока до 380 В (50–60 Гц и 400 Гц) и постоянного тока до 220 В.

Технические характеристики

• Номинальный ток: 16 А - способен безопасно коммутировать нагрузки до этой величины без перегрева.
• Число полюсов: 4 - позволяет одновременно разрывать четыре фазы или контролировать несколько цепей.
• Номинальное напряжение: 380 В переменного тока / 220 В постоянного тока - соответствует стандартным промышленным сетям.
• Степень защиты: IP56 - защищён от пыли (не полностью герметичен, но пыль не попадает в достаточных количествах для нарушения работы) и от мощных струй воды.
• Наличие нейтрального положения: да - позволяет отключить цепь без активного направления движения, удобно для точной настройки оборудования.
• Количество положений переключателя: 4 - обеспечивают гибкий выбор режимов работы (например, «вперёд – стоп – назад – стоп»).
• Диапазон рабочих температур: от -40 C до +45 C - работает в суровых климатических условиях, включая холодные склады и открытые площадки.
• Тип элемента управления: рукоятка поворотная короткая - компактна, легко доступна, исключает случайные срабатывания.
• Монтаж: на конструкцию - крепится болтами к щиту, стенде или раме, не требует DIN-рейки.
• Корпус: пластиковый, цельный - обеспечивает изоляцию и механическую прочность.

Совместимость и монтаж

Переключатель пакетный ПП4-16/Н2 М2, 16А, пластиковый корпус, IP56 совместим со всеми типами проводов сечением до 4 мм2 (медные или алюминиевые). Для монтажа требуется подготовить отверстие в панели диаметром около 60 мм - согласно посадочному размеру корпуса. Устройство крепится четырьмя болтами через фланец. Кабельные входы имеют резьбу M20x1.5 - подходят стандартные кабельные вводы. Перед установкой проверьте, что все контакты находятся в положении «выкл». После монтажа выполните тестовое переключение без нагрузки.

Безопасность и стандарты

Переключатель пакетный ПП4-16/Н2 М2, 16А, пластиковый корпус, IP56 соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3 для ручных коммутационных аппаратов. Конструкция исключает самопроизвольное включение благодаря механизму фиксации положений. Наличие нейтрального положения снижает риск аварийного запуска оборудования при возврате питания после отключения.

Преимущества

• Высокая степень защиты IP56 делает его пригодным для использования вне помещений и в сырых средах.
• Чёткая фиксация всех четырёх положений предотвращает неверную настройку системы управления.
• Цельный пластиковый корпус устойчив к химическим воздействиям и механическим повреждениям.
• Работает в широком температурном диапазоне - подходит для холодильных камер и летних открытых площадок.
• Не требует специальных инструментов для обслуживания - достаточно обычной отвёртки для замены контактов.

Ограничения применения

• Не предназначен для частых включений более 60 раз в час - высокая частота может вызвать перегрев контактной группы.
• Не используется в взрывоопасных зонах - отсутствует сертификация Ex.
• Не рекомендован для управления нагрузками выше 16 А - превышение тока приведёт к оплавлению контактов.
• Не имеет автоматического отключения при перегрузке - необходимо использовать внешние тепловые реле или автоматы.

Примеры использования

• Управление трёхфазным двигателем конвейера: положения «вперёд», «стоп», «назад», «стоп».
• Выбор режима работы насосной станции: «работа», «обслуживание», «резерв», «выкл».
• Локальное управление воздушным компрессором на производстве с минимальным доступом оператора.
• Запуск и остановка вентилятора в закрытом помещении с высокой влажностью (например, бассейн, мойка).

Практические советы

• При установке в условиях сильной запылённости регулярно осматривайте рукоятку и уплотнители - пыль может накапливаться вокруг штока.
• Используйте кабельные вводы с резиновыми уплотнениями - они усиливают защиту IP56.
• Проверяйте момент затяжки болтов крепления: слишком слабо - будет люфт, слишком сильно - деформируется корпус.
• Для длительной службы периодически смазывайте механизм поворота графитовой смазкой - не используйте масла!
• Если устройство используется в системе с частыми переключениями, рассмотрите возможность параллельного подключения кнопочного поста для частых команд - так продлевается срок службы ПП4-16/Н2 М2.
