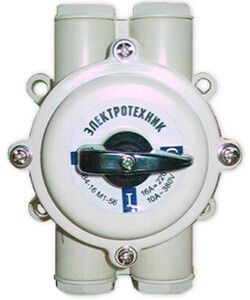

Выключатель пакетный ПВ4-16А в пл. корп. IP56 Электротехник ET002667

Выключатель пакетный ПВ4-16А, пластиковый корпус, IP56 от бренда Электротехник — это надёжный ручной коммутационный аппарат для управления электрическими цепями в условиях повышенной запылённости и влаги. Артикул et002667 предназначен для установки на монтажную плату и подходит как для внутреннего, так и для наружного применения.

Назначение и область применения

Выключатель пакетный ПВ4-16А используется для ручного включения и отключения электрических цепей с частотой до 50/60 Гц переменного тока (до 440 В) и постоянного тока (до 220 В). Он применяется как:

• вводной выключатель в системах распределения энергии;
• коммутационное устройство для нечастых операций включения/отключения;
• ручной управляемый выключатель для асинхронных двигателей;
• главный выключатель в щитах и распределительных устройствах.

Из-за степени защиты IP56 и устойчивости к температурам от -40 до +40 °C, выключатель ПВ4-16А подходит для установки в производственных зонах, на открытых площадках, в холодильных камерах и других местах с агрессивной средой.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: до 440 В переменного тока / до 220 В постоянного тока
• Количество полюсов: 4
• Степень защиты: IP56 — защищён от пыли и мощных струй воды
• Количество позиций переключения: 2 (включено/выключено)
• Наличие нейтрального положения: да — позволяет физически отключить цепь без активного состояния
• Рукоятка: поворотная, удобна для ручного управления
• Способ монтажа: на монтажную плату (панельный монтаж)
• Тип присоединения: винтовые зажимы
• Климатическое исполнение: У3 — для умеренного климата, в закрытых помещениях и на улице
• Конструкция: устройство наружного монтажа с цельным корпусом
• Корпус: из негорючего пластика
• Соответствие стандарту: ГОСТ Р 50030.5.1-2003

Совместимость и монтаж

Выключатель ПВ4-16А рассчитан на установку на монтажную плиту с отверстиями под крепление. Для правильного монтажа необходимо соблюдать габариты корпуса и использовать болты соответствующего диаметра. Присоединение проводов осуществляется через винтовые зажимы — рекомендуется применять наконечники типа НШВИ для многожильных проводов. Кабель сечением до 2,5 мм² оптимально подходит для номинального тока 16 А. Убедитесь, что монтажная плита жесткая и не деформируется при затяжке креплений.

Безопасность и стандарты

Выключатель ПВ4-16А соответствует ГОСТ Р 50030.5.1-2003, который регламентирует требования к низковольтному коммутационному оборудованию. Конструкция включает дугогасящую камеру, предотвращающую возгорание при отключении нагрузки. Корпус изготовлен из самозатухающего пластика, не поддерживающего горение. Степень защиты IP56 гарантирует работу даже при воздействии струй воды и пылевой среды, снижая риск замыканий и выхода из строя.

Преимущества

• Высокая механическая износостойкость — выдерживает тысячи циклов включения/отключения
• Наличие нейтрального положения — исключает случайное включение при обслуживании
• Защита IP56 — допускает использование вне помещений и в сырых зонах
• Цельный корпус — минимизирует доступ пыли и влаги к контактам
• Простота обслуживания — доступ к клеммам без демонтажа всего аппарата
• Совместимость с другими элементами серии ПВ4 — легко заменяем и унифицирован

Ограничения применения

• Не предназначен для частых коммутаций (более 60 раз в час) — возможен быстрый износ контактов
• Не работает при температурах ниже -40 °C или выше +40 °C — требуется дополнительный обогрев или охлаждение
• Не следует использовать в взрывоопасных зонах — отсутствует взрывозащита
• Не подходит для автоматических систем — требует ручного управления
• Максимальное напряжение 440 В — нельзя применять в сетях выше этого значения

Примеры использования

• Главный выключатель на входе в станок с асинхронным двигателем
• Ручной отключающий аппарат на компрессорной установке на улице
• Распределительный выключатель в шкафу управления теплотрассой
• Автоматический отсекатель питания в зимних условиях (например, на ледовой площадке)
• Щитовая система на объектах с высокой запылённостью — цеха, карьеры, элеваторы

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и номинального тока — перегрузка вызывает нагрев и отказ контактов
• При использовании на улице обязательно используйте дополнительный кожух или защитный колпак — хотя IP56 защищает от брызг, длительное воздействие осадков снижает срок службы
• Не затягивайте винтовые зажимы слишком сильно — можно повредить медные контакты внутри
• Проверяйте состояние контактов каждые 6–12 месяцев при интенсивном использовании — окисление снижает надёжность
• При замене аналогичного выключателя — убедитесь, что новый имеет ту же степень защиты и количество полюсов — ПВ4-16А не является универсальным заменителем всех пакетников
