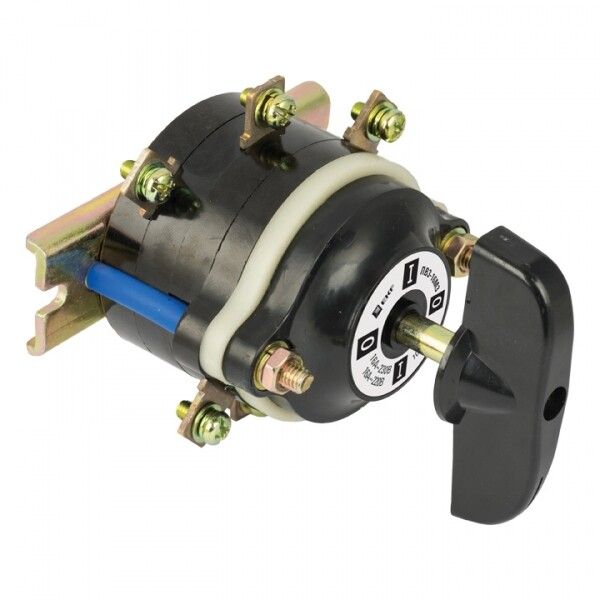

Переключатель пакетный 1-кл. 16А IP00 ПП 1-16/Н2 М3 исп.3 черн. EKF pp-1-16-3

Переключатель пакетный ПП 1-16/Н2 М3 исполнение 3 черный от бренда EKF из серии PROxima - это коммутационное устройство для ручного управления электрическими цепями с номинальным током до 16 А. Подходит для установки в распределительные щиты и применяется там, где требуется надёжное переключение между тремя состояниями, включая нейтральное положение.

Назначение и область применения

Переключатель пакетный ПП 1-16/Н2 М3 исполнение 3 черный предназначен для ручного включения, отключения и переключения электрических цепей переменного тока до 400 В и постоянного тока до 220 В. Он работает в трёх положениях: два активных и одно нейтральное (выключенное). Удобен для управления оборудованием, требующим выбора режима работы - например, реверса двигателя, переключения между источниками питания или отключения цепи без автоматического срабатывания.

Используется в промышленных распределительных щитах, на станках, конвейерах, системах автоматизации, где нужна механическая фиксация положения и возможность точного контроля.

Технические характеристики

• Номинальный ток: 16 А - способен безопасно коммутировать нагрузки до этой величины;
• Номинальное напряжение: до 400 В переменного тока (50/60/400 Гц), до 220 В постоянного тока;
• Количество полюсов: 1 - управляет одной электрической цепью;
• Количество положений: 3 - включает нейтральное (центральное) положение «выкл»;
• Степень защиты: IP00 - нет защиты от пыли и воды, используется только внутри закрытых щитов;
• Климатическое исполнение: М3 - предназначено для умеренного климата, температурный диапазон от −25C до +40C;
• Частота переключений: максимум 120 раз в час - не рекомендуется для частого циклического управления;
• Материал корпуса: пластик - легкий, устойчивый к химическим воздействиям, не проводит ток;
• Цвет: чёрный - соответствует промышленной эргономике и легко сочетается со шкафами;
• Способ монтажа: на монтажную плату - крепится через отверстия в панели, не требует DIN-рейки;
• Нормативный документ: ГОСТ Р 50030.3-99 - соответствие требованиям к аппаратам управления.

Совместимость и монтаж

Переключатель пакетный ПП 1-16/Н2 М3 исполнение 3 черный имеет компактную конструкцию и крепится на монтажную плату с помощью болтов или винтов через предварительно просверленные отверстия. Для правильной установки необходимо соблюдать посадочные размеры, указанные в техническом чертеже производителя. Устройство уже собрано в герметичный корпус - самостоятельная сборка не требуется.

Подходит для установки в распределительные щиты любого типа, но **не** совместим с DIN-рейками. Его нельзя заменить на стандартный модульный выключатель без переделки панели. Кабельные входы - без зажимов; провода фиксируются винтами прямо в клеммах устройства.

Безопасность и стандарты

Переключатель соответствует ГОСТ Р 50030.3-99, который регламентирует требования к аппаратуре управления для низковольтных сетей. Наличие нейтрального положения обеспечивает безопасное отключение цепи без случайного включения. Однако из-за степени защиты IP00 использование вне закрытого щита запрещено - открытые контакты представляют опасность поражения током.

Преимущества

• Надёжное механическое переключение - не зависит от электроники, работает даже при скачках напряжения;
• Явное визуальное положение рукоятки - легко определить текущий режим (вкл/выкл/реверс);
• Высокая долговечность при допустимой частоте переключений - до 120 операций в час;
• Заводская сборка в корпусе - исключает ошибки при монтаже и снижает риск повреждения контактов;
• Совместим с большинством промышленных щитов благодаря универсальному креплению на плату.

Ограничения применения

• Не подходит для внешней установки - степень защиты IP00 не защищает от влаги, пыли и доступа человека;
• Недопустимо использовать в условиях частого переключения (>120 раз/час) - это сокращает срок службы контактной группы;
• Требует подготовки отверстий в панели - невозможно установить на стандартную DIN-рейку;
• Не предназначен для высокочастотных импульсных нагрузок - только для резистивных и слаботочных индуктивных цепей;
• Отсутствуют встроенные защитные функции - не заменяет автоматический выключатель или УЗО.

Примеры использования

• Реверсивное управление двигателем насоса - три положения: «вперёд», «выкл», «назад»;
• Выбор источника питания: основной / выключен / резервный генератор;
• Ручной режим обслуживания оборудования - позволяет полностью отключить питание без снятия крышки щита;
• Локальный пульт управления на станке - удобен для наладчиков и ремонтников.

Практические советы

• Перед монтажом проверьте диаметр отверстия в панели - он должен точно соответствовать габаритам корпуса ПП 1-16/Н2 М3 исполнение 3 черный;
• Обязательно используйте устройство только внутри закрытого металлического или пластикового щита - это требование безопасности;
• Не затягивайте клеммы слишком сильно - пластиковый корпус может деформироваться;
• При необходимости замены - можно использовать аналоги по параметрам (ток, напряжение, количество положений), но обязательно сохраните тип крепления на плату;
• Для частого использования рекомендовано контролировать число операций - лучше применять в паре с кнопками или таймерами, чтобы снизить нагрузку на переключатель.
