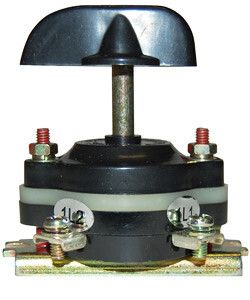

Переключатель пакетный ПП2-16/Н2,до 16А,на задн/панель,IP00 - ET002012 Электротехник

Переключатель пакетный ПП 2-16А/Н2 М3 исп.3 от бренда Электротехник — это ручной коммутационный аппарат для управления электрическими цепями до 380 В переменного тока. Подходит для включения, отключения и переключения нагрузок в системах управления, особенно там, где требуется нейтральное положение и надёжность при редких операциях.

Назначение и область применения

Переключатель пакетный ПП 2-16А/Н2 М3 исп.3 используется для:

• вводных переключений в цепях управления электрооборудования;
• ручного управления асинхронными двигателями в сетях переменного тока;
• коммутации нагрузок с низкой частотой включений — не чаще 120 раз в час.

Применяется в промышленных щитах, на станках, конвейерах, насосных станциях и других объектах, где нужна простая и долговечная механическая коммутация. Не предназначен для частого включения/отключения или автоматического управления.

Технические характеристики

• Номинальное напряжение: 380 В переменного тока (50/60 Гц и 400 Гц); 220 В постоянного тока
• Номинальный ток: 16 А
• Число полюсов: 2
• Число положений: 3 (включает нейтральное положение)
• Управление: поворотная рукоятка
• Степень защиты: IP00 — без защиты от пыли и воды, требует установки в закрытую панель
• Температурный диапазон: от -40 °C до +45 °C
• Способ монтажа: на монтажную плату (панель)
• Конструкция: наружный монтаж — устройство крепится с внешней стороны панели

Совместимость и монтаж

Переключатель пакетный ПП 2-16А/Н2 М3 исп.3 монтируется через отверстие в панели. Для фиксации используются штатные крепления, предусмотренные конструкцией. Убедитесь, что толщина панели соответствует габаритам устройства — не указаны точные размеры, поэтому проверьте совместимость с реальным изделием перед установкой. Клеммы не имеют наконечников — провода подключаются напрямую, рекомендуется использовать наконечники типа “штыревые” или “вилочные” для надёжного контакта. Нейтральное положение позволяет полностью отключить цепь без активного состояния “вкл” или “выкл”.

Безопасность и стандарты

Изделие соответствует требованиям к ручным коммутационным аппаратам для промышленного использования. Отсутствие степени защиты (IP00) означает, что переключатель пакетный ПП 2-16А/Н2 М3 исп.3 нельзя устанавливать в открытых зонах, на улице или в местах с высокой запылённостью. Обязательно используйте его внутри защищённого электрощита или корпуса.

Преимущества

• Простая и проверенная кулачковая конструкция — минимум отказов при правильной эксплуатации
• Наличие трёхпозиционного переключения с нейтральным положением — удобно для ручного управления оборудованием
• Широкий диапазон рабочих температур — работает даже в холодных условиях (-40 °C)
• Произведён компанией Электротехник — один из крупнейших производителей таких устройств в РФ и СНГ

Ограничения применения

• Не допускается использование в средах с пылью, влагой, химически агрессивными веществами — степень защиты IP00 исключает открытую установку
• Запрещена частая коммутация — более 120 операций в час может привести к быстрому износу контактной группы
• Не подходит для автоматических систем — только ручное управление
• Отсутствуют предварительно установленные наконечники — необходимо самостоятельно обеспечивать качественный контакт проводов

Примеры использования

• Ручное переключение между “работа”, “стоп” и “нейтраль” на станке с асинхронным двигателем
• Вводной переключатель в пульте управления конвейерной линией
• Отключение питания цепи управления в сервисном режиме
• Коммутирование двухфазной нагрузки в системах аварийного отключения

Практические советы

• При монтаже на панель убедитесь, что отверстие точно соответствует форме корпуса — нестандартные панели могут затруднить установку
• Используйте провода с сечением, рассчитанным на 16 А — обычно 1,5–2,5 мм² медного провода
• Обеспечьте доступ к рукоятке для обслуживания — она должна свободно поворачиваться без препятствий
• Проверяйте состояние контактов при каждом плановом осмотре — окисление или нагрев указывают на перегрузку
• Если требуется защита от пыли и влаги — выбирайте другую модель с IP30/IP56; этот переключатель пакетный ПП 2-16А/Н2 М3 исп.3 — только для внутреннего монтажа
