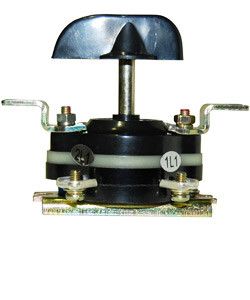

Переключатель пакетный ПП 2-16/Н2 М3 исп.1 Электротехник ET002822

Переключатель пакетный ПП 2-16/Н2 М3 исп.1, IP00 от бренда Электротехник - это двухполюсный кулачковый переключатель с нейтральным положением, предназначенный для ручного управления электродвигателями и коммутации цепей управления в системах с напряжением до 380 В. Устройство монтируется на плату или переднюю стенку, обеспечивает три фиксированных положения и подходит для условий с экстремально низкими температурами.

Назначение и область применения

Переключатель пакетный ПП 2-16/Н2 М3 исп.1, IP00 используется для ручного переключения направления вращения асинхронных двигателей, включения/выключения цепей управления и распределения энергии. Подходит для нечастых операций - не более 120 переключений в час. Применяется в пультах управления станков, конвейеров, насосных системах, лифтовых механизмах и других устройствах, где требуется изменение направления движения или выбор режима работы.

Технические характеристики

• Номинальное напряжение: до 380 В переменного тока (50/60/400 Гц), до 220 В постоянного тока
• Номинальный ток: 16 А
• Число полюсов: 2
• Количество позиций переключения: 3 (включает нейтральное положение)
• Тип переключения: направление (реверс)
• Управление: поворотная рукоятка короткого типа, удобна для компактного монтажа
• Степень защиты: IP00 - без защиты от внешних воздействий
• Диапазон рабочих температур: от -40 C до +45 C
• Способ монтажа: на монтажную плату; также возможно крепление на переднюю стенку
• Конструкция: встраиваемое устройство, без корпусной защиты

Совместимость и монтаж

Переключатель пакетный ПП 2-16/Н2 М3 исп.1, IP00 рассчитан на установку на печатную плату или прямо на переднюю стенку щита. Для монтажа необходимы отверстия соответствующего размера - убедитесь, что габариты совпадают с проёмом. Клеммы не имеют наконечников, поэтому провода необходимо зачищать и фиксировать винтовым зажимом. Нельзя использовать в условиях, требующих защиты от пыли, влаги или механических ударов - из-за IP00 устройство должно находиться внутри закрытого корпуса или шкафа.

Безопасность и стандарты

Устройство соответствует требованиям к ручным коммутационным аппаратам для низковольтных цепей. Работает в режимах: продолжительном, прерывисто-продолжительном и повторно-кратковременном. Не предназначен для автоматических или частых срабатываний - превышение допустимой частоты переключений (более 120 раз/час) снижает срок службы контактов.

Преимущества

• Простая и проверенная кулачковая конструкция - минимум движущихся деталей, высокая надёжность
• Широкий температурный диапазон позволяет применять в холодных помещениях и на открытых площадках при наличии защитного кожуха
• Наличие нейтрального положения даёт возможность безопасно останавливать оборудование без резкого изменения направления
• Имеет сертифицированное исполнение, широко используемое в промышленности России и СНГ

Ограничения применения

• Не имеет защиты от пыли и воды (IP00) - нельзя устанавливать вне герметичных шкафов
• Запрещено использовать в средах с повышенной запылённостью, влажностью или агрессивными газами
• Не рекомендован для частых включений - свыше 120 раз в час возможен быстрый износ контактов
• Не оснащён наконечниками - требует ручной подготовки проводов
• Не подходит для автоматического управления - только ручной привод

Примеры использования

• Реверсивное управление электродвигателем конвейера (вперёд - стоп - назад)
• Выбор режима работы насосной станции (нагнетание - останов - слива)
• Локальный контроль направления вращения вентилятора в технологическом оборудовании
• Ручной переключатель в пульте управления станком с ЧПУ

Практические советы

• При монтаже на переднюю стенку убедитесь, что рукоятка свободно поворачивается без задевания соседних элементов
• Для долгой службы не допускайте попадания металлической стружки, пыли или влаги внутрь аппарата - даже при IP00 важно сохранить чистоту контактной группы
• Проверьте соответствие сечения проводов номинальному току 16 А - использование слишком тонких жил вызывает нагрев
• Если требуется защита от внешних факторов - поместите переключатель пакетный ПП 2-16/Н2 М3 исп.1, IP00 в корпус с классом защиты IP54 или выше
• При замене аналога - убедитесь, что новый переключатель имеет ту же функциональность: 2 полюса, 3 позиции, нейтральное положение и тип рукоятки
