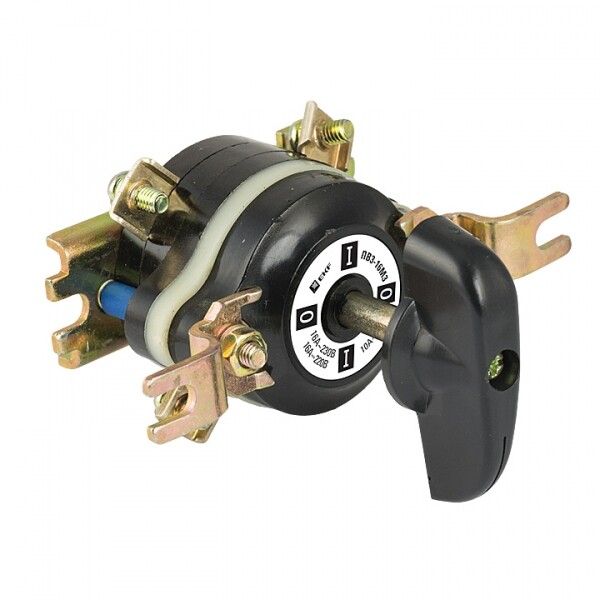

Переключатель пакетный 1-кл. 16А IP00 ПП 2-16/Н2 М3 исп.1 черн. EKF pp-2-16-1

Переключатель пакетный ПП 2-16/Н2 М3 исполнение 1 16А IP00 черный от бренда EKF из серии PROxima предназначен для коммутации электрических цепей до 400 В переменного и 220 В постоянного тока. Устройство обеспечивает ручное управление двумя полюсами с трёхпозиционным переключением и используется там, где требуется надёжная механическая коммутация без автоматизации.

Назначение и область применения

Переключатель пакетный ПП 2-16/Н2 М3 исполнение 1 16А IP00 черный применяется для ручного включения, отключения и переключения нагрузки в двухполюсных цепях. Подходит для управления двигателями, нагревательными элементами, светильниками и другим оборудованием, требующим изменения направления работы или отключения питания. Чаще всего устанавливается в распределительных щитах, на пультах управления или на стенде оборудования.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 400 В переменного тока (50–60 Гц, 400 Гц), 220 В постоянного тока
• Количество полюсов: 2
• Число положений переключателя: 3 (включает нейтральное положение)
• Способ управления: поворотная ручка
• Степень защиты: IP00 - без защиты от контакта и внешних воздействий
• Материал корпуса: пластик, глянцевая отделка
• Цвет: чёрный (RAL 9011)
• Габариты: 90×77×75 мм
• Частота переключений: макс. 120 раз в час
• Климатическое исполнение: М3 - для умеренного климата с повышенной влажностью
• Нормативный документ: ГОСТ Р 50030.3-99

Совместимость и монтаж

Переключатель пакетный ПП 2-16/Н2 М3 исполнение 1 16А IP00 черный имеет винтовое крепление и предназначен для открытой установки. Его можно закрепить на DIN-рейке через специальный кронштейн (не входит в комплект) или прямо на панель. Для подключения используются винтовые зажимы - провода зачищаются на 8–10 мм и затягиваются усилием 0,5–0,7 Нм. Корпус уже собран, дополнительная сборка не требуется. Устройство совместимо со стандартными распределительными шкафами благодаря наличию поля для надписи и компактным размерам.

Безопасность и стандарты

Переключатель соответствует требованиям ГОСТ Р 50030.3-99, что гарантирует соответствие нормам безопасности для аппаратов управления. Однако степень защиты IP00 означает отсутствие защиты от прикосновения к токоведущим частям и попадания сторонних предметов - поэтому устройство обязательно должно быть установлено внутри закрытых щитов или защищённых местах. Не допускается использование во влажных помещениях без дополнительной оболочки или кожуха.

Преимущества

• Наличие нейтрального положения позволяет полностью отключить цепь без риска случайного включения
• Простая и надёжная механическая конструкция - мало подвержен отказам при частых переключениях
• Глянцевая поверхность корпуса легко моется и не задерживает пыль
• Поле для надписи упрощает маркировку функций (например, “ВПРАВО – ВКЛ”, “ВЛЕВО – ОТКЛ”)
• Изготовлен в серии PROxima - продукция EKF с проверенной долговечностью в промышленных условиях

Ограничения применения

• Не предназначена для установки вне электрошкафа - IP00 не защищает от воды, пыли и прикосновений
• Запрещено использовать в средах с высокой запылённостью, агрессивными газами или взрывоопасной средой
• Максимальная частота переключений - 120 раз в час; при более частом использовании возможен быстрый износ контактной группы
• Не подходит для автоматических систем - только ручное управление
• Не содержит встроенную защиту от перегрузки или КЗ - необходимо применять дополнительно предохранители или автоматы

Примеры использования

• Переключение направления вращения маломощного электродвигателя конвейера
• Выбор режима работы теплового аппарата (“выкл / нагрев / охлаждение”)
• Ручное управление освещением в мастерской с трёхпозиционным выбором (“выкл / слабый / яркий”)
• Отключение питания тестового стенда перед обслуживанием

Практические советы

• Обязательно используйте переключатель только внутри металлического или прочного корпуса - даже легкое прикосновение к ручке может вызвать поражение током
• При монтаже в щите учтите габариты 90×77×75 мм - места между другими устройствами должно хватать минимум на 10 мм с каждой стороны
• Для удобства обслуживания рекомендуется пометить положения ручки этикетками - особенно важно при наличии нейтральной позиции
• Проверьте момент затяжки винтов: недостаточное усилие вызывает нагрев, избыточное - повреждает клеммы
• Этот переключатель - экономичный вариант для бюджетных проектов, но если нужна защита от пыли и влаги - выбирайте модели с IP54 и выше
