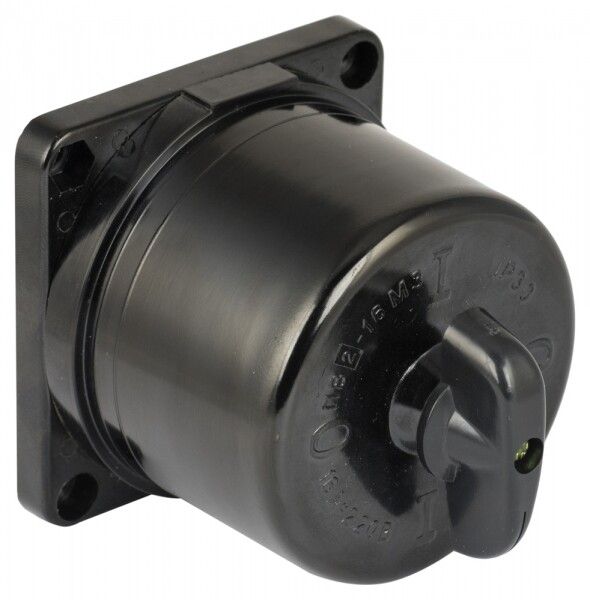

Выключатель пакетный 1-кл. 16А IP30 ПВ2-16 М3 кар. черн. EKF pv-2-16-2

Выключатель пакетный 1-клавишный 16А IP30 ПВ2-16 М3 каркасный черный - надёжное коммутационное устройство от EKF для управления электрическими цепями в распределительных щитах. Артикул PV-2-16-2 соответствует сериям PROxima и EKF, обеспечивает безопасное включение/выключение нагрузки до 16 А.

Назначение и область применения

Выключатель пакетный 1-клавишный 16А IP30 ПВ2-16 М3 каркасный черный предназначен для ручного включения и отключения электрических цепей переменного тока до 400 В (частота 50–60 Гц и 400 Гц) и постоянного тока до 220 В. Подходит для контроля оборудования с умеренной частотой переключений - до 120 раз в час. Применяется в распределительных щитах, на станках, конвейерах, системах автоматизации, где требуется физический доступ к управлению питанием.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 400 В переменного тока / 220 В постоянного тока
• Количество полюсов: 2
• Количество клавиш: 1
• Количество положений: 2 (вкл./выкл.)
• Наличие нейтрального положения: да - позволяет полностью отключить цепь без риска случайного включения
• Степень защиты: IP30 - защищён от твёрдых предметов больше 2,5 мм, но не от воды
• Климатическое исполнение: М3 - работает при температуре от −25 C до +40 C и относительной влажности до 80 %
• Материал корпуса: пластик, чёрный цвет
• Тип подключения: винтовые зажимы
• Способ монтажа: на монтажную плату (панель)
• Тип рукоятки: классическая ручка для удобного ручного управления
• Нормативный документ: ГОСТ Р 50030.3-99

Совместимость и монтаж

Выключатель пакетный 1-клавишный 16А IP30 ПВ2-16 М3 каркасный черный совместим со стандартными DIN-рейками и монтажными платами шириной до 18 мм. Установка выполняется через отверстия в корпусе - устройство крепится болтами или саморезами. Винтовые зажимы позволяют подключать провода сечением до 2,5 мм2. Комплексное исполнение - всё оборудование уже собрано в одном корпусе, что исключает необходимость сборки. Для установки в распределительный щит достаточно подготовить отверстие подходящего размера и закрепить устройство.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.3-99, который регламентирует безопасность аппаратов управления. Наличие нейтрального положения снижает риск случайного запуска оборудования. IP30 обеспечивает защиту от контакта с внутренними деталями твёрдыми предметами, но не защищает от влаги - поэтому не применяется во влажных помещениях без дополнительной защиты. Климатическое исполнение М3 гарантирует работоспособность в типичных условиях промышленных помещений России и стран СНГ.

Преимущества

• Надёжная механическая конструкция - долгий срок службы даже при частых переключениях
• Нейтральное положение повышает безопасность при обслуживании
• Комплектный корпус - не требует дополнительной сборки
• Простое винтовое подключение - легко заменить или подключить без специнструментов
• Чёткий тактильный ход рукоятки - позволяет точно определить состояние включения

Ограничения применения

• Не предназначена для установки в открытых или влажных местах - степень защиты IP30 не предохраняет от брызг и пыли высокой плотности
• Запрещено использовать при частоте переключений выше 120 раз в час - возможен износ контактной группы
• Не рекомендуется для управления мощными двигателями с высоким пусковым током без учёта коэффициента запаса
• Не подходит для автономных систем - требует внешнего питания и подключения к сети

Примеры использования

• Отключение питания насоса в системе водоснабжения
• Ручное управление конвейером на производстве
• Локальный выключатель для станка с ЧПУ
• Обесточивание освещения в цеховой зоне перед техобслуживанием
• Коммутирование нагревательных элементов в термокамере

Практические советы

• Перед монтажом проверьте соответствие сечения провода и допустимого тока - для 16 А используйте медные жилы не менее 2,5 мм2
• При установке в щит соблюдайте минимальный зазор вокруг устройства - не менее 10 мм для теплоотвода и доступа
• Не затягивайте винты слишком сильно - это может повредить изоляцию или деформировать контактные площадки
• Если используется в среде с пылью, дополнительно герметизируйте щит или выбирайте модели с более высокой степенью защиты
• При замене старого выключателя сверьте количество полюсов и наличие нейтрального положения - ПВ2-16 М3 имеет два полюса и нейтраль, что важно для трёхпроводных схем
