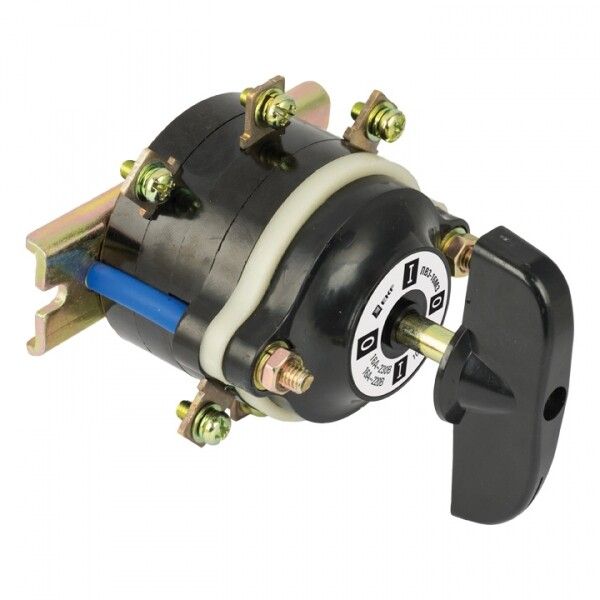

Переключатель пакетный 1-кл. 40А IP00 ПП 2-40/Н2 М3 исп.3 черн. EKF pp-2-40-3

Переключатель пакетный ПП 2-40/Н2 М3 исполнение 3 40А IP00 черный от бренда EKF из серии PROxima - это механический коммутационный аппарат для ручного управления электрическими цепями до 400 В переменного и 220 В постоянного тока. Подходит для установки в распределительные щиты, где требуется надёжное переключение нагрузки с возможностью нейтрального положения.

Назначение и область применения

Переключатель пакетный ПП 2-40/Н2 М3 исполнение 3 предназначен для ручного включения, отключения и переключения двухэлементных цепей. Он используется там, где нужна физическая контрольная точка: управление двигателями, нагревателями, светильниками, конвейерами, станками. Наличие трёхпозиционной рукоятки с нейтральным положением позволяет безопасно отключить цепь без автоматического возврата - удобно для обслуживания и ремонта.

Технические характеристики

• Номинальный ток: 40 А - способен управлять мощными нагрузками, например, электродвигателями до 18–22 кВт при 380 В
• Количество полюсов: 2 - переключает две фазы одновременно, подходит для трёхфазных систем с отключением двух проводов
• Номинальное напряжение: 400 В переменного тока (50/60 Гц), 220 В постоянного тока
• Количество положений: 3 (включено-выключено-включено) с нейтральной позицией между крайними
• Степень защиты: IP00 - нет защиты от пыли и воды; требует установки внутри закрытых корпусов
• Климатическое исполнение: М3 - работает при температуре от −25C до +40C, допускает повышенную влажность
• Частота переключений: не более 120 раз в час - не предназначен для частого включения/отключения, как контактор
• Материал корпуса: пластик, цвет - чёрный
• Способ монтажа: на монтажную плату, совместим с распределительными щитами
• Соответствие стандарту: ГОСТ Р 50030.3-99

Совместимость и монтаж

Переключатель пакетный ПП 2-40/Н2 М3 исполнение 3 40А IP00 черный имеет монтажную плату с отверстиями под крепёж M4. Устанавливается в шкафы и щиты через предварительно просверленные отверстия. Комплектное устройство в корпусе исключает необходимость сборки. Кабельные входы не предусмотрены - провода подводятся отдельно, через клеммы на задней стенке. Для обеспечения безопасности рекомендуется использовать в щите с крышкой, так как степень защиты IP00 не защищает от внешних воздействий.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.3-99, который регламентирует низковольтные коммутационные устройства. Отключение происходит механически - без автоматических функций защиты от перегрузки или короткого замыкания. Для полноценной защиты необходимо применять в паре с автоматическими выключателями или предохранителями. Не используйте в местах с доступом посторонних лиц без защитного кожуха.

Преимущества

• Наличие нейтрального положения повышает безопасность при техобслуживании
• Высокая долговечность механических контактов при работе в нормальных условиях
• Универсальность: подходит для AC и DC цепей
• Простота монтажа благодаря готовому корпусу и стандартным креплениям
• Совместимость со стандартными щитами EKF PROxima

Ограничения применения

• Не применяйте вне закрытых щитов - IP00 не защищает от пыли, влаги, случайного прикосновения
• Запрещена частая коммутация: свыше 120 операций в час приведёт к быстрому износу контактов
• Не подходит для автоматизации - требует ручного управления
• Не используйте в средах с высокой запылённостью, агрессивными газами или взрывоопасной атмосферой
• Напряжение выше 400 В переменного тока недопустимо - риск пробоя изоляции

Примеры использования

• Ручное переключение направления вращения маломощного электромотора (два полюса - два провода фазы)
• Отключение питания нагревательного элемента в термокамере перед обслуживанием
• Выбор режима работы конвейера: “работа”, “стоп”, “обратный ход”
• Локальное управление освещением в цеховой зоне с возможностью полного отключения

Практические советы

• При монтаже в щит проверьте, что расстояние между контактами и другими элементами соответствует нормам по электробезопасности (не менее 20 мм)
• Обязательно используйте автономный автоматический выключатель перед этим переключателем - он не защищает от перегрузки
• Проверяйте состояние контактов каждые 6–12 месяцев при активном использовании - окисление снижает надёжность
• Не затягивайте кабельные зажимы слишком сильно - можно повредить пластиковую основу
• Для условий с частыми переключениями лучше выбрать контактор или твердотельное реле
