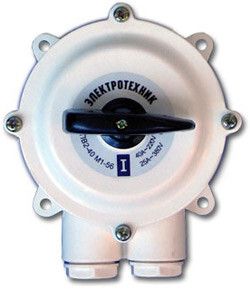

Выключатель пакетный ВП2-40 М1 до 40А плоский корпус IP56 - ET001794 Электротехник

Выключатель пакетный ПВ2-40А, плоский корпус, IP56 от бренда Электротехник - это надёжный ручной коммутационный аппарат для управления электрическими цепями с номинальным током до 40 А. Подходит для установки на монтажную плату, защищён от пыли и воды, работает в широком диапазоне температур. Артикул et001794 соответствует ГОСТ Р 50030.5.1-2003.

Назначение и область применения

Выключатель пакетный ПВ2-40А, плоский корпус, IP56 предназначен для ручного включения и отключения электрических цепей с низкой частотой операций. Применяется как:

• вводной выключатель в системах распределения энергии;
• коммутатор для управления асинхронными двигателями в цепях переменного тока;
• главный выключатель в щитах управления, где требуется физическое отключение питания;
• устройство для контроля и безопасности в условиях повышенной запылённости или влажности.

Работает в сетях до 440 В переменного тока (50/60 Гц) и до 220 В постоянного тока. Не предназначен для частых включений - не заменяет автоматические выключатели или контакторы.

Технические характеристики

• Номинальный ток: 40 А
• Напряжение: до 440 В AC / 220 В DC
• Количество полюсов: 2
• Количество позиций переключения: 2 (вкл./выкл.)
• Нейтральное положение: есть - позволяет полностью отключить цепь без случайного включения
• Степень защиты: IP56 - защита от пыли и мощных струй воды
• Тип присоединения: винтовые зажимы - подходят для проводов сечением до 16 мм2
• Тип рукоятки: поворотная - удобна для ручного управления, легко фиксируется в положении
• Способ монтажа: на монтажную плату - требует закрепления через отверстия в корпусе
• Климатическое исполнение: У3 - рассчитан на работу в помещении с умеренным климатом
• Диапазон температур: от -40 C до +40 C
• Конструкция: устройство наружного монтажа, комплектное в прочном корпусе
• Вспомогательные контакты: отсутствуют - нельзя использовать для сигнализации или дистанционного управления

Совместимость и монтаж

Выключатель ПВ2-40А, плоский корпус, IP56 монтируется на металлическую или пластиковую монтажную плиту. Для установки нужны два отверстия под крепёж - диаметр не указан, рекомендуется сверлить с учётом габаритов корпуса. Клеммы - винтовые, позволяют подключать одножильные и многожильные провода с наконечниками. Нельзя устанавливать вблизи источников тепла выше +40 C. Корпус не имеет встроенных креплений для DIN-рейки - не совместим с типовыми шкафами, если не используется адаптерная пластина.

Безопасность и стандарты

Выключатель соответствует ГОСТ Р 50030.5.1-2003 - нормативу для низковольтных коммутационных аппаратов. Конструкция включает дугогасящую камеру, что снижает риск возгорания при отключении нагрузки. Корпус изготовлен из негорючего материала. IP56 обеспечивает защиту от пыли и водных струй - допускает использование в сырых или пыльных средах, в том числе на открытых площадках. Однако не предназначен для длительного воздействия прямого потока воды или погружения.

Преимущества

• Простая механическая конструкция - мало деталей, минимум отказов
• Высокая износостойкость - способен выдерживать тысячи циклов включения/отключения
• Защита IP56 - подходит для сложных условий, где обычные устройства выходят из строя
• Наличие нейтрального положения - исключает случайное включение при ремонте
• Комплексная сборка - всё готово к установке, не требует доработки

Ограничения применения

• Не подходит для частых включений - не заменяет контакторы или автоматы с электромагнитным приводом
• Отсутствие вспомогательных контактов - невозможно подключить сигналы состояния или блокировки
• Нельзя устанавливать на DIN-рейку - требует отдельной монтажной пластины
• Рабочая температура не ниже -40 C - не гарантируется работа при более низких температурах
• Не предназначен для защиты от перегрузок или коротких замыканий - необходимо применять вместе с предохранителем или автоматом

Примеры использования

• Главный рубильник на станке с асинхронным двигателем - позволяет полностью отключить питание перед обслуживанием
• Входной выключатель в щите управления конвейера на производстве с высокой запылённостью
• Ручной отключающий элемент на уличном освещении или насосной станции
• Коммуникационный пункт в холодном цеху - благодаря диапазону температур от -40 C до +40 C

Практические советы

• Перед монтажом проверьте соответствие сечения проводов и максимального тока - не превышайте 40 А
• Используйте наконечники на проводах - особенно при работе с многожильными жилами, чтобы избежать плохого контакта
• При установке на монтажную плату соблюдайте минимальный зазор вокруг аппарата - не менее 20 мм для теплоотвода
• Не используйте в местах с постоянным попаданием жидкостей - IP56 не является герметичной защитой
• Проверяйте состояние контактных групп при каждом плановом обслуживании - даже при небольшой нагрузке возможен нагрев и окисление
• Для систем с аварийным отключением сочетайте с кнопкой “Стоп” - этот выключатель не предназначен для быстрого реагирования
