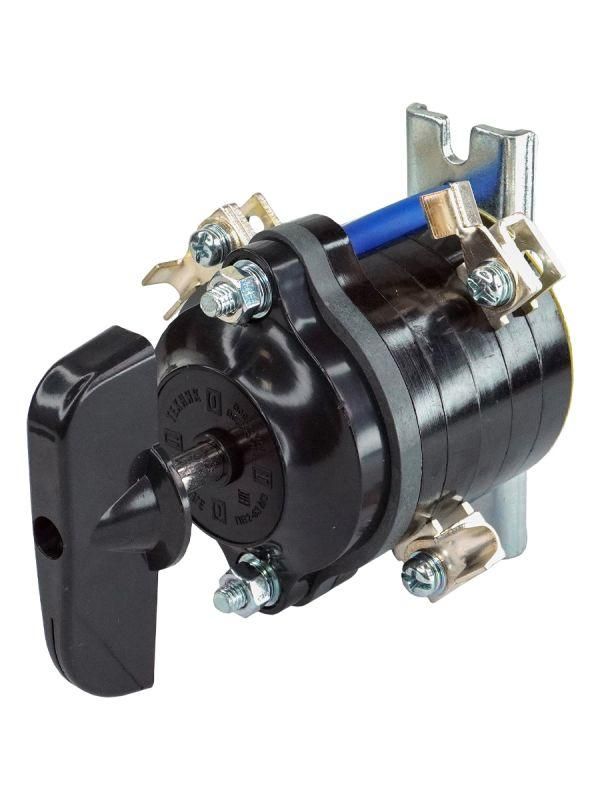

Выключатель пакетный ВП2-63 до 63А крепление на заднюю панель IP00 - ET008518 Электротехник

Выключатель пакетный ПВ2-63А (исп. 3) от Электротехник - устройство для ручной коммутации электрических цепей до 63 А, предназначенное для установки на задней панели оборудования. Артикул et008518 используется там, где требуется надёжное отключение питания без автоматических функций.

Назначение и область применения

Выключатель пакетный ПВ2-63А применяется для ручного включения и отключения электрических цепей с небольшой частотой операций. Подходит в качестве вводного аппарата в системах управления, для управления асинхронными двигателями и распределения энергии. Учитывая низкий уровень защиты IP00, он монтируется внутри щитов или закрытых корпусов, защищённых от внешнего воздействия.

Технические характеристики

• Номинальный ток: 63 А - максимальный допустимый ток при длительной работе;
• Рабочее напряжение: до 440 В переменного тока (AC), до 220 В постоянного тока (DC);
• Частота: совместим с сетями 50/60 Гц и 400 Гц;
• Количество полюсов: 2 - управляет двумя фазами одновременно;
• Количество позиций переключения: 2 - вкл./выкл.;
• Нейтральное положение: есть - позволяет полностью отключить цепь без случайного замыкания;
• Способ присоединения: винтовые зажимы - подходят для проводов с наконечниками;
• Тип рукоятки: поворотная - удобна для быстрого действия рукой;
• Климатическое исполнение: У3 - работает при температуре от –40 C до +40 C;
• Степень защиты: IP00 - нет защиты от пыли и воды, требует внутренней установки;
• Нормативный документ: ГОСТ Р 50030.5.1-2003 - соответствует требованиям к ручным коммутационным аппаратам;
• Контакты: 0 - контактная группа не имеет собственных выводов, все соединения через винтовые зажимы;
• Материал корпуса: негорючий - снижает риск возгорания при аварийном нагреве.

Совместимость и монтаж

Выключатель ПВ2-63А монтируется на монтажную плату или заднюю стенку шкафа с помощью крепёжных отверстий. Для подключения используются винтовые зажимы - предварительно необходимо подготовить провода с наконечниками (уже предусмотрены в комплекте для токов до 63 А). Диаметр входящих проводов зависит от сечения жилы, рекомендованного производителем - обычно 1–16 мм2. Обязательно проверьте соответствие площади сечения провода и зажима перед затяжкой.

Безопасность и стандарты

Выключатель соответствует ГОСТ Р 50030.5.1-2003, что гарантирует механическую прочность и электробезопасность. Наличие дугогашения позволяет безопасно отключать нагрузку даже при значительных токах. Корпус выполнен из самозагасающего материала - исключает распространение горения при перегрузках. Однако из-за степени защиты IP00 запрещено использовать вне герметичных корпусов или в условиях повышенной влажности, пыли или доступа людей к токоведущим частям.

Преимущества

• Простая и долговечная конструкция - минимум деталей, мало чего может сломаться;
• Износостойкость - рассчитан на многократные операции включения/отключения;
• Встроенные наконечники - экономят время при сборке, обеспечивают плотный контакт;
• Нейтральное положение - исключает случайное включение после отключения;
• Подходит для роли главного выключателя - можно применять как основной рубильщик в распределительном щите;
• Широкий диапазон температур - сохраняет работоспособность в холодных и теплых помещениях.

Ограничения применения

• Не открытой установке - степень защиты IP00 делает невозможным использование во влажных, пыльных или наружных условиях;
• Не предназначен для частых коммутаций - более 10–15 раз в час может снизить срок службы;
• Только двухполюсное исполнение - нельзя использовать для трёхфазных цепей без дополнительных аппаратов;
• Отсутствие автоматического отключения - не заменяет автоматы или термореле при перегрузках;
• Запрещена работа при напряжении выше 440 В AC / 220 V DC - превышение вызывает пробой изоляции.

Примеры использования

• Главный выключатель в щите управления станком с асинхронным двигателем;
• Ручное отключение питания для обслуживания системы конвейера;
• Переключатель между источниками питания в тестовой лаборатории;
• Входной рубильщик в малогабаритном распределительном щите на производстве;
• Обесточивание участка цепи при ремонте контрольной панели.

Практические советы

• Перед монтажом обязательно проверьте, чтобы провода были оснащены медными наконечниками - они уже входят в комплект, но должны быть правильно выбраны по сечению;
• Затягивайте винты усилием, достаточным для плотного контакта, но без перегрузки - это предотвращает оплавление и плохой контакт;
• Устанавливайте выключатель так, чтобы рукоятка была легко доступна - она должна свободно поворачиваться без препятствий;
• Не используйте этот выключатель вместо автомата - он не защищает от КЗ или перегрузки, только от manual отключения;
• Для помещений с повышенной влажностью или пылью - устанавливайте ПВ2-63А внутри корпуса с классом защиты IP54 или выше.
