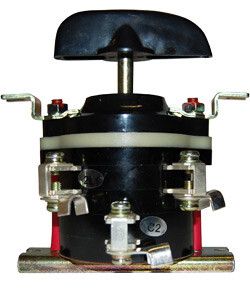

Переключатель пакетный 40А IP00 ПП 2-63/Н2 М3 исп.1 Электротехник ET008527

Переключатель пакетный ПП 2-63/Н2 М3 исп.1 до 63А IP00 от бренда Электротехник предназначен для ручной коммутации электрических цепей до 63 А и 380 В переменного тока. Устройство подходит для управления двигателями, вводных цепей и систем автоматизации там, где требуется надёжный механический переключатель с нулевым положением.

Назначение и область применения

Переключатель пакетный ПП 2-63/Н2 М3 исп.1 до 63А IP00 используется для:

• ручного включения и отключения питания в цепях управления;
• переключения направления вращения асинхронных двигателей;
• вводных коммутаций в распределительных щитах;
• работы в системах с нечастыми операциями — не более 120 раз в час.

Подходит для промышленного оборудования: станков, конвейеров, насосов, вентиляторов. Применяется в условиях, где допустима открытая установка без защиты от пыли и влаги.

Технические характеристики

• Номинальное напряжение: 380 В переменного тока (50/60 Гц, 400 Гц); 220 В постоянного тока
• Номинальный ток: 63 А
• Число полюсов: 2
• Количество положений: 3 (включает нулевое — «выкл»)
• Тип управления: поворотная рукоятка
• Степень защиты: IP00 — без защиты от пыли и воды
• Температурный диапазон: от -40 °C до +45 °C
• Монтаж: на лицевую панель (встраиваемое исполнение)
• Режимы работы: продолжительный, прерывисто-продолжительный, повторно-кратковременный

Совместимость и монтаж

Устройство монтируется через отверстие в панели. Диаметр отверстия должен соответствовать габаритам корпуса — проверьте размеры перед установкой. Клеммы рассчитаны на провода с площадью сечения до 16 мм². Наконечники уже установлены — зачищенные жилы можно зажимать прямо в клеммах без дополнительной подготовки. Для фиксации используйте штатные болты или хомуты из комплекта.

Безопасность и стандарты

Переключатель пакетный ПП 2-63/Н2 М3 исп.1 до 63А IP00 соответствует требованиям ГОСТ Р 50030.3 и ГОСТ 9098. Не имеет функции автоматического отключения, поэтому не заменяет автоматический выключатель. Обязательно применять в сочетании с предохранителем или автоматом для защиты от перегрузок и коротких замыканий.

Преимущества

• Простая и долговечная кулачковая конструкция — минимум отказов при правильной нагрузке
• Наличие нулевого положения позволяет безопасно отключить цепь и исключить случайное включение
• Широкий температурный диапазон обеспечивает работоспособность в холодных и жарких помещениях
• Изготовлен в соответствии с отечественным стандартом — совместим с большинством российских щитов и панелей

Ограничения применения

• Не применяется во влажных, запылённых или взрывоопасных средах — степень защиты IP00 не предусматривает никакой герметичности
• Запрещено использовать для частого включения/отключения — максимальная частота 120 раз в час; при превышении срок службы снизится
• Не предназначен для защиты от перегрузок — обязательно использование внешнего автомата или предохранителя
• Не рекомендован для установки вне помещений без дополнительной защиты (короба, кожуха)

Примеры использования

• Ручное управление асинхронным двигателем насоса — три положения: «вперёд», «стоп», «назад»
• Вводной переключатель в щите управления конвейера — позволяет полностью отключить питание для обслуживания
• Коммутирование двух цепей освещения в цеху с возможностью выбора режима работы

Практические советы

• Проверяйте соответствие номинального тока нагрузки — не превышайте 63 А, даже кратковременно
• При монтаже на металлическую панель убедитесь, что корпус не контактирует с другими токоведущими частями
• Для длительной эксплуатации регулярно проверяйте затяжку клемм — особенно после первых нескольких включений
• Если нужна защита от пыли и влаги — выбирайте модели с IP30/IP56, такие же от Электротехник, но с другим исполнением
• При замене старого переключателя сверьте количество полюсов и тип рукоятки — ПП 2-63/Н2 М3 исп.1 требует аналогичной посадки
