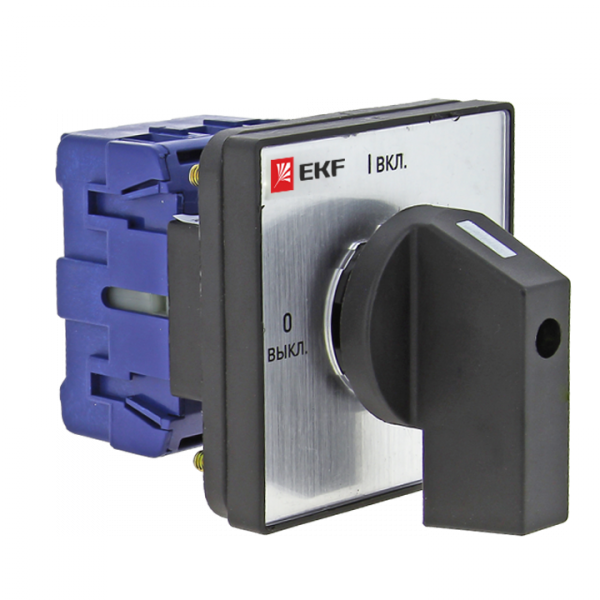

Переключатель кулачковый ПК-2-13 63А 3P "ВКЛ-ВЫКЛ" EKF PROxima | pk-2-13-63

Переключатель кулачковый ПК-2-13 3П 63А ВКЛ-ВЫКЛ от EKF PROxima - это трёхполюсный механический выключатель нагрузки для ручного коммутирования цепей переменного тока до 400 В. Подходит для управления двигателями, нагревателями и другим оборудованием в распределительных щитах. Артикул pk-2-13-63 соответствует модели с двумя положениями и нейтральным состоянием.

Назначение и область применения

Переключатель кулачковый ПК-2-13 3П 63А ВКЛ-ВЫКЛ предназначен для ручного включения и отключения трёхфазных электрических цепей. Он работает как выключатель нагрузки - то есть способен безопасно разрывать ток при работе оборудования, но не рассчитан на автоматическое отключение при аварии. Применяется в системах управления станками, насосами, конвейерами, тепловыми установками и других промышленных устройствах. Наличие нейтрального положения позволяет полностью отключить питание без случайного включения.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который переключатель может коммутировать без перегрева;
• Номинальное напряжение: 400 В - допустимое рабочее напряжение в сетях переменного тока 50/60 Гц;
• Количество полюсов: 3 - управляет всеми тремя фазами одновременно;
• Количество положений: 2 (ВКЛ / ВЫКЛ) + нейтральное - переключение между двумя активными состояниями с возможностью полного отключения;
• Тип управления: поворотная рукоятка - надёжный механический привод, исключающий случайные срабатывания;
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли - требует установки внутри корпуса;
• Модульная ширина: 4 модуля (≈72 мм) - совместим с DIN-рейками и стандартными щитами;
• Размер передней панели: 64×64 мм - точный габарит для выреза в дверце щита;
• Материал: пластик - изолирующая оболочка, устойчивая к механическим воздействиям;
• Климатическое исполнение: УХЛ4 - работает при температуре от −40C до +40C, в условиях повышенной влажности и запылённости;
• Способ монтажа: монтажная плата - крепится через отверстия в панели, не требует DIN-рейки;
• Нормативный документ: ГОСТ Р 50030.3-99 - соответствие требованиям к выключателям нагрузки.

Совместимость и монтаж

Переключатель кулачковый ПК-2-13 3П 63А ВКЛ-ВЫКЛ устанавливается встроенным способом - через прямоугольный вырез 64×64 мм в лицевой панели щита или пульта. Крепление осуществляется с помощью фланца и зажимных лапок сзади. Для подключения используются винтовые клеммы, рассчитанные на провода сечением до 16 мм2. Монтаж возможен только в закрытых помещениях, так как степень защиты IP20 не обеспечивает защиту от влаги и пыли. Не рекомендуется использовать в открытых щитах или на улице.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 50030.3-99, что гарантирует его классификацию как выключателя нагрузки, а не автомата. Это значит, он не имеет функции защиты от короткого замыкания - для этого требуется обязательная установка предохранителей или автоматических выключателей в цепи. Конструкция контактов содержит повышенное содержание серебра, снижающее риск сваривания и увеличивающее срок службы при частых включениях. Цвет черный - стандартный для промышленного оборудования, обеспечивает контрастность и видимость положения рукоятки.

Преимущества

• Высокая долговечность контактов благодаря высокому содержанию серебра - меньше износа при многократных включениях;
• Наличие нейтрального положения - полное отключение питания без риска самопроизвольного включения;
• Удобная поворотная рукоятка - легко определить текущее состояние даже в плохо освещённом месте;
• Стандартный размер передней панели - совместим со множеством типовых щитов и панелей управления;
• Климатическое исполнение УХЛ4 - надёжная работа в холодных и влажных производственных помещениях.

Ограничения применения

• Не предназначена для защиты от короткого замыкания - обязательно использование внешних защитных устройств (автоматов, предохранителей);
• Степень защиты IP20 - нельзя устанавливать во влажных, пыльных или наружных условиях;
• Только ручное управление - не поддерживает дистанционное или автоматическое управление;
• Не используется для частого включения-выключения двигателей с высокими пусковыми токами более 8–10 крат от номинала - возможен быстрый износ контактов;
• Запрещено открывать корпус во время работы - внутренние части находятся под напряжением.

Примеры использования

• Управление трёхфазным электродвигателем насоса в водопроводной станции;
• Ручное включение/отключение печи с ТЭНами в цехе;
• Коммутация линий питания конвейера на пищевом производстве;
• Отключение питания станка при обслуживании - нейтральное положение обеспечивает безопасность персонала.

Практические советы

• При монтаже проверьте глубину выреза - передняя панель должна плотно прилегать, чтобы не было люфта рукоятки;
• Обязательно используйте защитный кожух или дверцу щита - IP20 не защищает от случайного прикосновения;
• Выбирайте сечение проводов не менее 10 мм2 для тока 63 А - меньшее сечение вызовет перегрев;
• Не применяйте этот переключатель вместо автоматического выключателя - он не отключит при КЗ;
• Проверяйте состояние контактов каждые 6–12 месяцев при интенсивном использовании - при появлении потемнений или следов дуги замените устройство.
