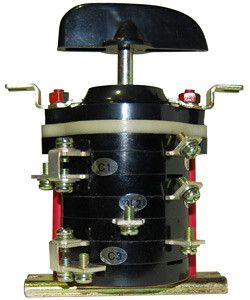

Переключатель пакетный ПП3-63/Н2 до 63А на переднюю панель IP00 - ET008526 Электротехник

Переключатель пакетный ПП3-63/Н2 до 63А, исполнение 1 от бренда Электротехник — это трёхполюсный кулачковый переключатель с нейтральным положением, предназначенный для ручного управления цепями переменного тока до 380 В и током до 63 А. Подходит для установки на панели оборудования в условиях сухих и умеренно холодных помещений.

Назначение и область применения

Переключатель пакетный ПП3-63/Н2 используется для ручного включения, выключения и переключения электрических цепей. Он применяется там, где требуется надёжное, но не частое управление нагрузкой — например, в системах распределения энергии, на пультах управления станков, насосов, компрессоров и других агрегатов с асинхронными двигателями. Также часто встречается в качестве основного рубильника в щитах автоматизации.

Технические характеристики

• Номинальное напряжение: 380 В переменного тока
• Номинальный ток: 63 А
• Число полюсов: 3
• Число положений переключателя: 3 (включено — выключено — нейтральное)
• Наличие нейтрального положения: да — позволяет полностью отключить цепь без замыкания фаз
• Тип механизма: кулачковый — обеспечивает жёсткое и точное переключение контактов
• Управление: поворотная рукоятка — удобна для операторского контроля
• Монтаж: на лицевую панель — крепится через отверстие и фиксирующую скобу спереди
• Степень защиты: IP00 — нет защиты от пыли и влаги; требует установки внутри закрытого шкафа
• Рабочий температурный диапазон: от -40 °C до +45 °C — допускает работу в неотапливаемых помещениях зимой

Совместимость и монтаж

Переключатель пакетный ПП3-63/Н2 устанавливается в подготовленное отверстие в панели. Для этого используется передняя скоба — она плотно фиксирует корпус и предотвращает проворачивание. Диаметр отверстия должен точно соответствовать габаритам устройства — рекомендуется проверять чертёж перед сверлением. Клеммы рассчитаны на медные провода сечением до 16 мм². Подключение выполняется после полного отключения питания — даже в нейтральном положении контакты могут находиться под напряжением.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями ГОСТ. Все образцы проходят заводские испытания на механическую прочность, тепловую стойкость и износостойкость контактов. Несмотря на заявления о соответствии европейским стандартам, официальных сертификатов CE или IEC в предоставленных данных нет — использование вне ЕС требует дополнительной верификации.

Преимущества

• Трёхпозиционная система позволяет безопасно переводить оборудование в режим “выключено” без риска случайного включения
• Жесткий кулачковый механизм снижает риск подгорания контактов при больших токах
• Фиксация через переднюю скобу исключает необходимость доступа к задней части шкафа при установке
• Широкий диапазон температур делает возможным применение в холодных зонах — например, на открытых площадках или в неотапливаемых цехах

Ограничения применения

• Степень защиты IP00 запрещает установку в местах с повышенной влажностью, пылью или риском механических повреждений — обязательно использовать в герметичных шкафах
• Не предназначен для частого включения/отключения — более 10–15 раз в час может привести к быстрому износу контактов
• Не имеет функции автоматического отключения при перегрузке — необходимо дополнительно устанавливать автоматы или предохранители
• Не совместим с сетями постоянного тока выше 220 В — работает только с переменным током до 380 В

Примеры использования

• Главный рубильник на пульте управления конвейерной лентой
• Ручной переключатель между двумя источниками питания (основной / резервный)
• Отключение асинхронного двигателя насоса для обслуживания
• Локальный выключатель для тестирования оборудования в ремонтной зоне

Практические советы

• Перед монтажом проверьте соответствие диаметра отверстия в панели — несоответствие вызывает люфт или деформацию корпуса
• Обязательно используйте защитный кожух или шкаф — IP00 не защищает ни от пыли, ни от влаги
• При работе в условиях низких температур (+45 °C макс.) убедитесь, что рукоятка легко поворачивается — при минусовых температурах пластик становится хрупким
• Не затягивайте клеммы слишком сильно — это может повредить контактные планки из меди
• При необходимости замены — всегда отключайте питание и проверяйте отсутствие напряжения мультиметром, даже когда переключатель находится в нейтральном положении
