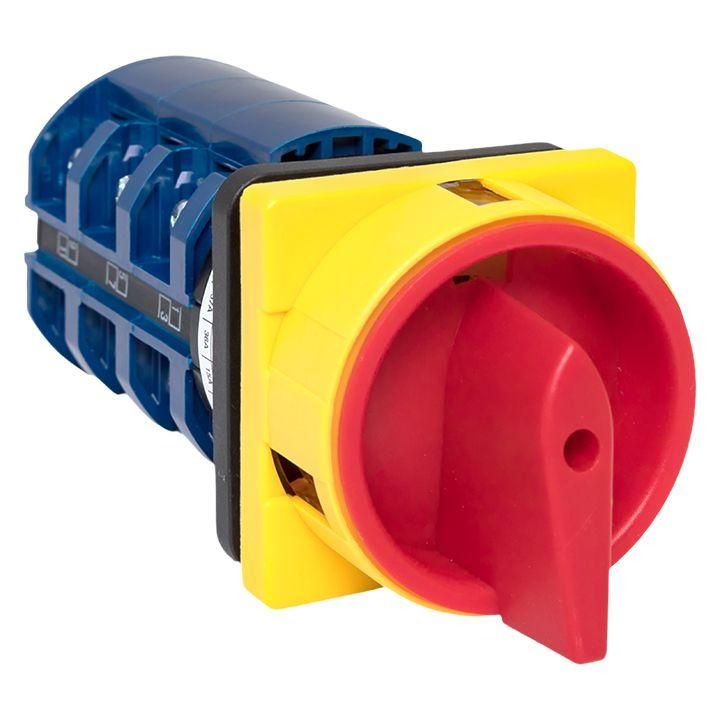

Переключатель кулачковый ПК-1-23 63А 3P "1-0-2" с блокировкой IP65 PROxima |pk-1-23-63-a65| EKF

Переключатель кулачковый ПК-1-23 63А 3P "1-0-2" с блокировкой IP65 от EKF - это надёжный трёхпозиционный коммутационный аппарат для управления направлением тока в силовых цепях. Подходит для установки в распределительных щитах, пультах управления и промышленных системах, где требуется жёсткая фиксация положений и высокая степень защиты.

Назначение и область применения

Переключатель кулачковый ПК-1-23 63А 3P "1-0-2" с блокировкой IP65 предназначен для ручного переключения между тремя состояниями: “1” – включение в одном направлении, “0” – нейтральное (выключенное), “2” – включение в противоположном направлении. Применяется там, где важно исключить случайное включение или переключение - например, в системах управления двигателями, сварочных аппаратах, испытательных стендах и автоматизированных линиях.

Используется как выключатель-разъединитель: обеспечивает полное отключение цепи в нейтральном положении, что соответствует требованиям безопасности при обслуживании оборудования.

Технические характеристики

• Номинальный ток: 63 А - способен работать длительно с нагрузкой до этого значения в цепях переменного тока.
• Номинальное напряжение: 400 В - рассчитан на использование в сетях с напряжением до 400 В, частотой 50 Гц.
• Количество полюсов: 3 - одновременно коммутирует три фазы, подходит для трёхфазных систем.
• Число положений: 3 ("1-0-2") - позволяет выбирать одно из двух рабочих направлений или полностью отключить цепь.
• Наличие нейтрального положения: да - положение “0” гарантирует механическое отсутствие соединения во всех полюсах.
• Степень защиты: IP65 - герметичный корпус защищает от пыли (полное предотвращение попадания) и струй воды из любого направления.
• Конструкция: встраиваемое устройство - монтируется в панель или шкаф через отверстие, фиксируется снаружи гайкой.

Совместимость и монтаж

Переключатель кулачковый ПК-1-23 63А 3P "1-0-2" с блокировкой IP65 совместим с любыми трёхфазными цепями до 400 В и 63 А. Для монтажа необходим проём в панели подходящего размера - типовой диаметр отверстия указан в документации производителя. Устройство крепится с помощью резьбового фланца и контргайки с тыльной стороны панели.

Монтаж допускается только при отключённом питании. Кабели подключаются к верхним и нижним зажимам - соблюдайте полярность и плотность затяжки контактов (не более 1,8 Нм). Блокировка предотвращает случайное перемещение рычага, поэтому перед переключением необходимо освободить её механически - обычно путём нажатия кнопки или поворота фиксатора.

Безопасность и стандарты

Устройство соответствует требованиям к коммутационным аппаратам для промышленного использования. Конструкция обеспечивает безопасную работу в условиях повышенной запылённости и влажности благодаря классу защиты IP65. Серебросодержащие контакты снижают риск нагрева и окисления даже при многократных переключениях. Переключатель ПК-1-23 63А 3P "1-0-2" с блокировкой IP65 не предназначен для работы в качестве автоматического выключателя - он не имеет тепловой или электромагнитной защиты.

Преимущества

• Высокая долговечность контактов благодаря увеличенному содержанию серебра - меньше искрения, меньший износ.
• Функциональная блокировка - исключает неверное переключение, особенно важно при работе с опасными механизмами.
• Защита IP65 - возможность установки вне закрытых шкафов, в сырых или пыльных помещениях.
• Жесткий механический ход - чёткое ощущение каждого положения, минимум люфта.
• Простота замены - стандартная форма и крепление позволяют заменить аналогичные модели других производителей без доработки панели.

Ограничения применения

• Не предназначена для частого переключения (более 10–15 раз в час) - это не устройство для интенсивного режима, как, например, контактор.
• Не защищает от перегрузок или коротких замыканий - обязательно использовать в паре с автоматическим выключателем или предохранителем.
• Запрещено использовать в цепях постоянного тока - только для переменного тока 50 Гц, 400 В.
• Не рекомендуется для установки в местах с постоянным воздействием прямого потока воды или погружения - IP65 не является водонепроницаемостью для погружения.

Примеры использования

• Управление направлением вращения асинхронного двигателя на конвейере - переключение между “вперёд” и “назад”.
• Выбор режима работы сварочного аппарата - “варка”, “выкл.”, “режим контроля”.
• Ручное управление насосной станцией - включение/выключение и переключение между основным и резервным источником питания.
• Тестирование оборудования на стенде - быстрое переключение между различными схемами подключения.

Практические советы

• При выборе места установки учтите доступ к рычагу - оператор должен легко дотянуться до него, даже при наличии других элементов рядом.
• Обязательно проверьте посадочный диаметр отверстия в панели - несоответствие может привести к нарушению степени защиты IP65.
• После монтажа протестируйте все три положения: убедитесь, что в “0” действительно отсутствует проводимость между всеми полюсами.
• При эксплуатации в агрессивной среде периодически проверяйте состояние контактов и механизма блокировки - даже IP65 не спасает от коррозии при постоянном воздействии химических веществ.
• Этот переключатель ПК-1-23 63А 3P "1-0-2" с блокировкой IP65 от EKF - отличный выбор, когда нужна простота, надёжность и защита, но не требуются функции автоматики.
