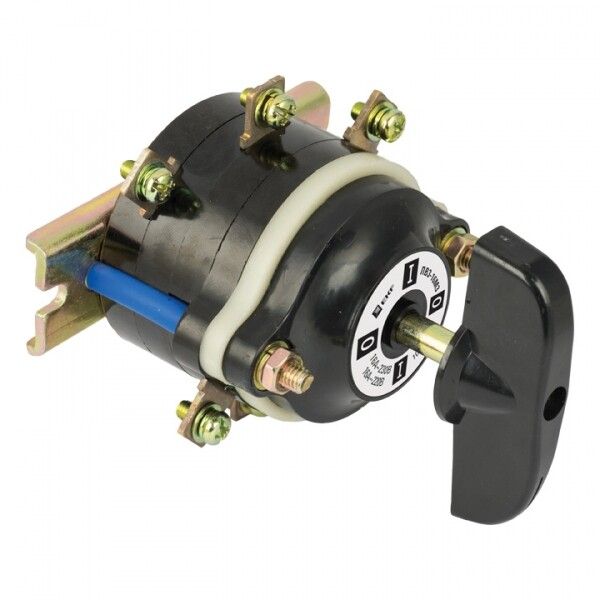

Выключатель пакетный 1-кл. 63А IP00 ПВ3-63 М3 исп.3 черн. EKF pv-3-63-3

Пакетный выключатель ПВ 3-63 М3 исполнение 3 от EKF — это коммутационное устройство с трёхполюсным управлением и нейтральным положением, предназначенное для ручного включения/выключения и переключения нагрузок в распределительных щитах. Артикул pv-3-63-3 соответствует серии PROxima и используется там, где требуется надёжное механическое переключение без автоматической защиты.

Назначение и область применения

Пакетный выключатель ПВ 3-63 М3 исполнение 3 применяется для ручного управления электрическими цепями переменного тока до 400 В (частота 50–60 Гц и 400 Гц) и постоянного тока до 220 В. Устройство обеспечивает работу в продолжительном, прерывисто-продолжительном и повторно-кратковременном режимах. Подходит для управления двигателями, нагревательными элементами, освещением и другим оборудованием, требующим ручной коммутации. Чаще всего устанавливается в силовые шкафы и распределительные щиты.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 63 А
• Номинальное рабочее напряжение: 400 В переменного тока / 220 В постоянного тока
• Количество положений переключателя: 2 (включено / выключено + нейтральное)
• Наличие нейтрального положения: Да — позволяет полностью отключить цепь без физического перемещения рукоятки в крайнее положение
• Степень защиты: IP00 — нет защиты от пыли и воды; требует установки внутри закрытого корпуса
• Способ монтажа: На монтажную плату (панель) — крепится через отверстия и болты
• Тип подключения: Винтовые зажимы — подходят для медных проводов сечением до 16 мм²
• Материал корпуса: Пластик, черный цвет
• Климатическое исполнение: М3 — работает при температуре от −25°C до +40°C, допускает повышенную влажность
• Частота переключений: Не более 120 раз в час
• Нормативный документ: ГОСТ Р 50030.3-99

Совместимость и монтаж

Пакетный выключатель ПВ 3-63 М3 исполнение 3 совместим со стандартными монтажными плитами и распределительными щитами с глубиной не менее 80 мм. Для монтажа необходимо просверлить отверстия под крепёжные болты, указанные в техдокументации. Клеммы предназначены для винтового подключения одножильных и многожильных проводов. Обязательно соблюдайте момент затяжки — не более 1,5 Н·м, чтобы избежать повреждения пластиковой колодки. Установка возможна только в защищённых помещениях — IP00 исключает использование на открытом воздухе или во влажных средах без дополнительной оболочки.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.3-99, который регламентирует безопасность аппаратов управления для низковольтных систем. Отсутствие степени защиты IP00 означает, что контактные части находятся в открытом доступе — запрещено прикасаться к клеммам при включенном питании. Устройство не имеет встроенной защиты от перегрузок или коротких замыканий — обязательно используйте его в паре с автоматическими выключателями или предохранителями.

Преимущества

• Наличие нейтрального положения упрощает обслуживание и ремонт — можно точно определить состояние цепи без визуальной проверки
• Простая и прочная конструкция — минимум движущихся деталей, высокая долговечность при правильной эксплуатации
• Совместимость с большинством типовых щитов EKF серии PROxima
• Винтовые зажимы позволяют использовать провода различного сечения без переходников
• Высокий номинальный ток (63 А) делает его пригодным для мощных нагрузок

Ограничения применения

• Не подходит для открытых площадок, улиц, сырых помещений — степень защиты IP00 не защищает от пыли, брызг и влаги
• Запрещена частая коммутация — более 120 операций в час может привести к перегреву контактов и выходу из строя
• Не является автоматическим выключателем — не отключает при перегрузках или КЗ
• Требует обязательной установки в закрытый корпус — нельзя использовать как самостоятельное устройство
• Не рекомендован для цепей с высокой индуктивностью (например, большие электромагниты) без гашения дуги

Примеры использования

• Ручное включение/выключение трехфазного электродвигателя насоса в промышленном щите
• Переключение между основным и резервным источником питания в малых распределительных пунктах
• Отключение нагревательных элементов в термических установках перед техобслуживанием
• Коммутирование световых схем в цехах с необходимостью быстрого отключения

Практические советы

• Выбирайте сечение проводов не более 16 мм² — больше может не войти в клеммы или вызвать плохой контакт
• Перед монтажом проверьте, что все провода обесточены — даже при “нейтральном” положении часть контактов может оставаться под напряжением
• При установке в щит используйте защитную крышку или дверцу — это компенсирует отсутствие IP-защиты
• Не используйте устройство в качестве главного рубильника без дополнительной защиты — всегда ставьте автоматический выключатель перед ним
• Проверяйте плотность затяжки винтов каждые 6–12 месяцев — особенно при частых включениях
• Артикул pv-3-63-3 — единственный вариант в серии PROxima с нейтральным положением и 63 А — другие модели имеют меньший ток или другой способ монтажа
