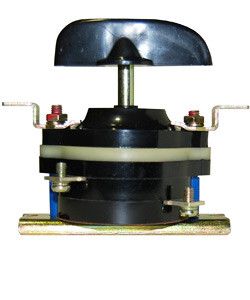

Выключатель пакетный ВП2-40 1 до 40А на переднюю панель - ET003186 Электротехник

Выключатель пакетный ПВ2-40А (исп. 1) от бренда Электротехник — это двухполюсный ручной коммутационный аппарат с нейтральным положением, рассчитанный на работу до 40 А и 440 В. Подходит для управления электродвигателями, вводных цепей и систем автоматизации там, где требуется надёжное механическое отключение питания. Артикул et003186 соответствует ГОСТ Р 50030.5.1-2003.

Назначение и область применения

Выключатель пакетный ПВ2-40А (исп. 1) предназначен для ручного включения и отключения электрических цепей с небольшой частотой операций. Применяется в:

• системах управления электрооборудованием — как вводной выключатель;
• электроприводах асинхронных двигателей переменного тока;
• панелях распределения энергии — для отключения цепей обслуживания и ремонта;
• промышленном оборудовании: станках, конвейерах, насосных станциях.

Имеет нейтральное положение — позволяет полностью отключить цепь без риска случайного включения. Может использоваться как главный выключатель в щитах.

Технические характеристики

• Номинальный ток: 40 А — максимальный длительно допустимый ток через контакты.
• Напряжение: до 440 В переменного тока (AC) — работает в сетях до 440 В, включая 380 В и 400 Гц.
• Количество полюсов: 2 — управляет двумя фазами одновременно.
• Количество позиций: 2 (вкл./выкл.) + нейтральное положение — переключается между “включено” и “выключено”, с возможностью остановки в нейтральной точке.
• Тип рукоятки: поворотная — удобна для ручного управления, легко захватывается.
• Степень защиты: IP00 — нет защиты от пыли и воды; требует установки внутри закрытого шкафа или панели.
• Климатическое исполнение: У3 — рассчитан на работу в условиях умеренного климата, без конденсации влаги.
• Рабочий температурный диапазон: от -40 °C до +40 °C — подходит для холодных помещений и неотапливаемых зданий.
• Способ монтажа: монтажная плата — крепится болтами к металлической или деревянной поверхности, не встраивается в панель.
• Тип подключения: болтовое — провода фиксируются гайками на клеммах, требуют предварительной подготовки наконечников.
• Конструкция: встраиваемое устройство — устанавливается в проём, но не имеет герметичного корпуса.
• Нормативный документ: ГОСТ Р 50030.5.1-2003 — соответствие стандарту на низковольтные коммутационные устройства.

Совместимость и монтаж

Выключатель ПВ2-40А (исп. 1) монтируется на монтажную плату — то есть крепится болтами к жесткой основе, например, к металлической панели щита. Он не предназначен для DIN-рейки. Для правильного монтажа:

• обеспечьте доступ к клеммам с лицевой стороны — провода должны подходить под углом 90°;
• диаметр отверстия под корпус — не менее 60 мм (по типовой конструкции);
• используйте медные наконечники с опрессовкой — особенно при токе выше 25 А;
• не забудьте отключить питание перед заменой — контактная группа не имеет видимого разрыва при открытом состоянии.

Устройство можно установить на переднюю стенку шкафа — рукоятка выступает наружу, что упрощает управление.

Безопасность и стандарты

Выключатель пакетный ПВ2-40А соответствует ГОСТ Р 50030.5.1-2003, который регламентирует требования к низковольтным выключателям. Несмотря на отсутствие степени защиты (IP00), он оснащён дугогасительной камерой — это снижает риск возгорания при отключении нагрузки под током. Корпус изготовлен из негорючего материала, что дополнительно повышает пожаробезопасность. Однако из-за открытой конструкции запрещена установка в сырых, пыльных или взрывоопасных средах.

Преимущества

• Простая и проверенная конструкция — минимум деталей, высокая ремонтопригодность.
• Высокая износоустойчивость — способен выдерживать десятки тысяч циклов включения-отключения.
• Наличие нейтрального положения — исключает случайное включение оборудования при обслуживании.
• Подходит для главного выключателя — может выполнять функцию основного отключающего аппарата в щите.
• Широкий диапазон температур — работает даже в неотапливаемых цехах зимой.

Ограничения применения

• Не применяется во влажных, пыльных или наружных условиях — степень защиты IP00 не защищает от внешних воздействий.
• Запрещён для частых включений — не предназначен для режимов с более чем 60–100 циклов в час.
• Не совместим с DIN-рейкой — требует отдельного крепления на плату или панель.
• Не рекомендован для цепей с высокими импульсными токами — например, мощных преобразователей частоты без предварительного фильтра.
• Не используется в цепях постоянного тока свыше 220 В — указано в описании производителя, хотя в характеристиках указано 440 В AC.

Примеры использования

• Главный выключатель на входе в станок с ЧПУ — отключает питание всей системы при техобслуживании.
• Переключатель в цепи управления насосной станцией — позволяет выбрать режим “работа / остановка / нейтраль”.
• Ручной отключающий элемент в распределительном щите малого производства — вместо автомата, когда нужна визуальная фиксация состояния.
• Коммутирующее устройство в системе нагрева — управление тепловыми элементами с ручным контролем.

Практические советы

• Выбирайте этот выключатель, если вам нужен надёжный, долговечный и недорогой вариант для редких операций — не используйте его как автоматический выключатель.
• Обязательно используйте наконечники на проводах — они увеличат срок службы контактов и повысят надёжность соединения.
• Проверяйте плотность затяжки болтов — слабый контакт вызывает перегрев, слишком сильный — повреждает клеммы.
• Убедитесь, что место установки не подвержено вибрации — она может привести к самопроизвольному отключению.
• Если требуется защита от пыли и влаги — выбирайте другие модели с IP30/IP56, так как ПВ2-40А (исп. 1) не имеет такой защиты.
