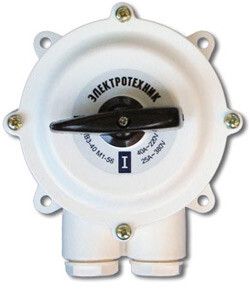

Выключатель пакетный ВП3-40 М1 до 40А пластиковый корпус IP56 - ET001716 Электротехник

Выключатель пакетный ПВ3-40 М1 40А пластмассовый корпус IP56 от бренда Электротехник - это надёжный ручной коммутационный аппарат для управления трёхфазными цепями до 40 А, подходящий для жестких условий эксплуатации. Устройство применяется в системах управления, на производственных линиях и в распределительных щитах, где требуется безопасное отключение питания.

Назначение и область применения

Выключатель пакетный ПВ3-40 М1 40А пластмассовый корпус IP56 предназначен для ручного включения и отключения трёхфазных электрических цепей. Он используется как вводной выключатель, переключатель или средство управления асинхронными двигателями. Подходит для сетей переменного тока до 440 В, 50–60 Гц, и постоянного тока до 220 В. Применяется в низковольтных комплектных устройствах с напряжением 230/400 В, особенно там, где важна защищённость от пыли и влаги.

Технические характеристики

• Номинальный ток: 40 А
• Напряжение: до 440 В переменного тока / до 220 В постоянного тока
• Количество полюсов: 3
• Степень защиты: IP56 - полная защита от пыли и струй воды из любого направления
• Количество позиций переключения: 2 (включено / выключено)
• Нейтральное положение: есть - возможность фиксации в отключенном состоянии
• Тип рукоятки: поворотная, с механической фиксацией
• Способ присоединения: винтовые зажимы для проводов
• Диапазон рабочих температур: от -40 C до +40 C
• Климатическое исполнение: У3 - для умеренного климата, с возможностью эксплуатации в помещениях и на открытых площадках
• Конструкция: устройство наружного монтажа, комплектное - готово к установке без допоборудования
• Вспомогательные контакты: отсутствуют
• Нормативный документ: ГОСТ Р 50030.5.1-2003

Совместимость и монтаж

Выключатель пакетный ПВ3-40 М1 40А пластмассовый корпус IP56 монтируется на монтажную плату или стену через крепёжные отверстия в корпусе. Для подключения используются винтовые зажимы - рекомендуется использовать медные провода сечением до 16 мм2. Устройство совместимо с любыми щитами, где есть место для установки и доступ к рукоятке. Поскольку он не имеет вспомогательных контактов, для сигнализации состояния потребуется внешняя система.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.5.1-2003, что гарантирует соответствие международным нормам безопасности для коммутационных аппаратов. Двойной разрыв дуги в каждом полюсе и наличие искрогасительных шайб снижают риск возгорания при отключении нагрузки. Высокая степень защиты IP56 позволяет применять его в условиях повышенной запылённости и сырости, включая наружные установки.

Преимущества

• Надёжная герметизация корпуса обеспечивает долговечность даже в агрессивной среде
• Поворотная рукоятка с фиксацией исключает случайное включение
• Работает при экстремальных температурах - от -40 C до +40 C
• Простая конструкция требует минимум обслуживания
• Наличие нейтрального положения позволяет точно контролировать состояние цепи

Ограничения применения

Выключатель пакетный ПВ3-40 М1 40А пластмассовый корпус IP56 не предназначен для частых операций включения-выключения - он рассчитан на нечастую коммутацию. Не поддерживает автоматические функции, удалённое управление или сигналы от других устройств из-за отсутствия вспомогательных контактов. Также не следует использовать в местах с постоянным воздействием прямых струй воды под высоким давлением - хотя IP56 защищает от брызг, он не является водонепроницаемым при погружении.

Примеры использования

• Вводной выключатель в распределительном щите станка с асинхронным двигателем
• Ручное отключение питания на конвейере в пищевой промышленности
• Коммутация трёхфазной сети в холодильной установке на открытом складе
• Автономный выключатель для системы освещения на производственной площадке

Практические советы

• Перед монтажом проверьте, чтобы посадочные отверстия на монтажной плате соответствовали габаритам корпуса - размеры указаны в техническом чертеже производителя
• Затягивайте винтовые зажимы с усилием, указанным в инструкции - недостаточное или чрезмерное затягивание может вызвать нагрев или повреждение контактов
• Не используйте выключатель в средах с химически активными парами - пластиковый корпус может деформироваться
• При работе в условиях низких температур перед первым включением дайте устройству адаптироваться к температуре окружающей среды
• Поскольку в модели нет вспомогательных контактов, для контроля состояния (например, в системе АСУ ТП) необходимо установить отдельный датчик или реле
