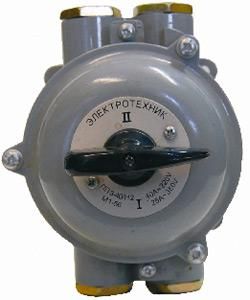

Переключатель пакетный ПП 3-40/Н2 М1 сил. 56 (40А силуминовый корпус IP56) Электротехник ET052507

Переключатель пакетный ПП 3-40/Н2 М1 от бренда Электротехник - это надёжный ручной коммутационный аппарат с трёхполюсной конструкцией и степенью защиты IP56, предназначенный для управления электродвигателями и распределения энергии в условиях повышенной запылённости и влажности. Корпус из силумина обеспечивает прочность, а нейтральное положение позволяет безопасно отключать цепь.

Назначение и область применения

Переключатель пакетный ПП 3-40/Н2 М1 используется для ручного управления электрическими цепями с напряжением до 380 В переменного тока (50–60 Гц, 400 Гц) и до 220 В постоянного тока. Применяется как:

• вводной выключатель в системах распределения энергии;
• коммутатор для нечастых включений и отключений;
• устройство ручного управления асинхронными двигателями.

Подходит для установки в производственных зонах, на открытых площадках, в щитовых с высокой запылённостью - благодаря защите IP56 и широкому диапазону температур (-40…+45 C).

Технические характеристики

• Номинальный ток: 40 А - способен работать длительно при нагрузке до этого значения.
• Число полюсов: 3 - управление тремя фазами одновременно.
• Номинальное напряжение: 380 В переменного тока / 220 В постоянного тока.
• Степень защиты: IP56 - полностью защищён от пыли и струй воды с любого направления.
• Количество положений: 3 - включено, выключено, нейтральное (без замыкания контактов).
• Тип управления: короткая поворотная рукоятка - удобна для быстрого переключения даже в перчатках.
• Диапазон температур: от -40 C до +45 C - работает в суровых климатических условиях.
• Максимальная частота переключений: 120 раз в час - не предназначен для частого циклического управления.
• Корпус: силуминовый - устойчив к механическим воздействиям и коррозии.
• Способ монтажа: на конструкцию - крепится болтами к стенде, щиту или раме.

Совместимость и монтаж

Переключатель пакетный ПП 3-40/Н2 М1 имеет готовую комплектацию - все контакты и клеммы уже установлены внутри корпуса. Для подключения используются провода с наконечниками (не входят в комплект, требуются отдельно). Подходит для монтажа в шкафах, на стенах, на опорах. Посадочные отверстия рассчитаны под стандартные крепёжные элементы M6–M8. Убедитесь, что место установки обеспечивает доступ к рукоятке и свободное перемещение при переключении.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.3 и ГОСТ 9098, предъявляемым к пакетным переключателям. Наличие нейтрального положения снижает риск случайного включения. Защита IP56 исключает попадание пыли и воды внутрь, что повышает безопасность при работе в сложных условиях. Не рекомендуется использовать в средах с агрессивными химическими веществами или взрывоопасной пылью - для таких задач нужны устройства с классом защиты Ex.

Преимущества

• Простая и проверенная конструкция - минимум деталей, высокая отказоустойчивость.
• Силуминовый корпус - легче стали, прочнее пластика, не ржавеет.
• Нейтральное положение - позволяет точно останавливать оборудование без риска самопроизвольного включения.
• Широкий температурный диапазон - работает зимой на улице и летом в жарких цехах.
• Закрытая конструкция - не требует регулярного обслуживания при соблюдении условий эксплуатации.

Ограничения применения

• Не предназначен для частого включения/выключения - максимальная частота 120 раз в час; для частых операций используйте контакторы.
• Не подходит для автоматизации - не имеет дистанционного управления или сигнализации.
• Не применяется в цепях с током выше 40 А - превышение вызывает перегрев и выход из строя.
• Не следует устанавливать в местах с постоянным воздействием струй воды под давлением - IP56 не гарантирует герметичность при гидромойке.

Примеры использования

• Ручное управление насосом на водозаборной станции.
• Включение/выключение вентилятора на производственной линии.
• Переключение режимов работы конвейера между “работа”, “стоп” и “нейтраль”.
• Вводной рубильщик в распределительном щите на объекте с открытым расположением.

Практические советы

• Выбирайте переключатель пакетный ПП 3-40/Н2 М1, когда нужна надёжность, а не автоматика - он идеален для ручного контроля.
• Обязательно используйте наконечники на проводах (например, НШВИ 4–6 мм2) - это повысит контактную надёжность и продлит срок службы.
• Проверьте посадочный диаметр перед монтажом - корпус требует отверстия 50–55 мм для плотной установки.
• При установке на улице закройте рукоятку защитным колпачком - хотя IP56 защищает от брызг, долгосрочное воздействие осадков может ускорить старение материалов.
• Не путайте с автоматическими выключателями - этот прибор не обеспечивает защиту от КЗ или перегрузки, его нужно дополнять предохранителями или тепловыми реле.
