Переключатель пакетный ПП3-40/Н2 М3 (исп. 3) Электротехник ET001973

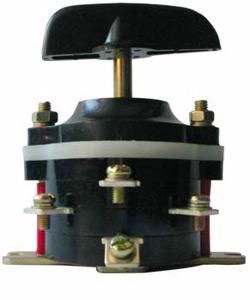

Переключатель пакетный ПП3-40/Н2 М3 исп.3 от бренда Электротехник - это ручной коммутационный аппарат с трёхпозиционным кулачковым механизмом, предназначенный для управления электрическими цепями до 380 В переменного тока. Устройство подходит для монтажа на плату и применяется там, где требуется надёжное, но нечастое переключение нагрузки - например, в системах управления двигателями или распределении энергии.

Назначение и область применения

Переключатель пакетный ПП3-40/Н2 М3 исп.3 используется для:

• вводного включения и отключения питания в цепях управления;
• ручного управления асинхронными электродвигателями в сетях переменного тока;
• коммутации нагрузок с низкой частотой операций - не чаще 120 раз в час.

Аппарат работает в продолжительном, прерывисто-продолжительном и повторно-кратковременном режимах. Подходит для стационарных установок в щитах, пультах управления, на стендах и контрольных панелях.

Технические характеристики

• Номинальное напряжение: до 380 В переменного тока (50/60/400 Гц);
• Номинальный ток: 40 А;
• Число полюсов: 3;
• Количество положений: 3 (включает нейтральное положение - «выкл» посередине);
• Тип управления: поворотная короткая рукоятка;
• Степень защиты: IP00 - без защиты от внешних воздействий;
• Диапазон температур: от -40 C до +45 C;
• Способ монтажа: на монтажную плату (панель);
• Конструкция: устройство наружного монтажа - не предназначен для встраивания в герметичные корпуса.

Совместимость и монтаж

Переключатель пакетный ПП3-40/Н2 М3 исп.3 крепится на монтажную плату через отверстия в корпусе. Для подключения используются клеммы с возможностью присоединения проводов с наконечниками - хотя в данной модели наконечники не предусмотрены (только для версий с током 63–100 А). Диаметр отверстий под крепление соответствует типовым размерам для пакетных переключателей этой серии. Убедитесь, что площадь платы позволяет разместить габариты устройства и обеспечивает свободный доступ к рукоятке.

Безопасность и стандарты

Изделие соответствует требованиям к ручным коммутационным аппаратам для промышленного использования. Отсутствие степени защиты (IP00) требует установки в защищённых местах - внутри шкафов, пультов или закрытых панелей. Нельзя использовать на открытом воздухе или в условиях запыления, влаги или механических ударов без дополнительной оболочки.

Преимущества

• Простая и проверенная кулачковая конструкция - минимум движущихся деталей, высокая долговечность;
• Нейтральное положение между двумя активными - удобно для безопасного отключения и предотвращения случайного включения;
• Широкий температурный диапазон - допускает применение в холодных помещениях и неотапливаемых зонах;
• Совместим с большинством стандартных монтажных плат и панелей для промышленной автоматизации.

Ограничения применения

• Не имеет защиты от пыли и воды (IP00) - нельзя устанавливать вне помещений или в сырых средах;
• Не рассчитан на частые включения - максимальная частота 120 раз в час; при превышении срок службы снизится;
• Отсутствуют наконечники на клеммах - необходимо самостоятельно подготовить провода для подключения;
• Требуется фиксация в корпусе - из-за открытой конструкции возможна случайная активация без защитного кожуха.

Примеры использования

• Ручное управление насосом или вентилятором на технологической линии;
• Выбор режима работы станка («включено / выключено / ручной тест»);
• Вводной рубильник в распределительном щите малой мощности;
• Коммутирующее устройство в учебных лабораториях по электротехнике.

Практические советы

• При монтаже используйте защитный кожух или крышку - даже при наличии монтажной платы открытые контакты опасны;
• Проверьте соответствие сечения проводов номинальному току 40 А - рекомендуется медный провод не менее 6 мм2;
• Не затягивайте клеммы слишком сильно - это может повредить контактные группы;
• Если нужна защита от пыли и влаги - выбирайте аналоги с IP30/IP56, например, другие модели серии ПП3;
• Обязательно отключите питание перед заменой или обслуживанием - устройство не имеет видимого разрыва цепи при выключенном состоянии.
