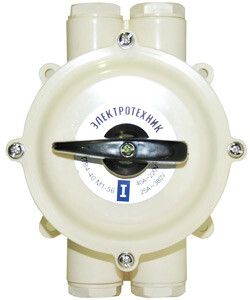

Выключатель пакетный ПВ4-40А в пл. корп. IP56 Электротехник ET003193

Выключатель пакетный ПВ4-40А от Электротехник - это надёжный ручной коммутационный аппарат с защитой IP56, предназначен для управления электроприёмниками в условиях повышенной запылённости и влажности. Артикул et003193 соответствует ГОСТ Р 50030.5.1-2003 и подходит как для внутренней, так и для наружной установки.

Назначение и область применения

Выключатель пакетный ПВ4-40А используется для ручного включения и отключения электрических цепей с частыми операциями. Применяется в системах управления, распределения энергии и для пуска асинхронных двигателей. Подходит для установки в распределительных щитах, на стендах, станках и конвейерах. Благодаря защите IP56, может использоваться в помещениях с высокой запылённостью, на открытых площадках, в производственных зонах с агрессивной средой.

Технические характеристики

• Номинальный ток: 40 А
• Количество полюсов: 4
• Рабочее напряжение: до 440 В переменного тока (50/60 Гц), до 220 В постоянного тока
• Степень защиты: IP56 - полная защита от пыли и струй воды из любого направления
• Количество положений переключения: 2 (включено / выключено)
• Наличие нейтрального положения: да - позволяет полностью отключить цепь без нагрузки
• Температурный диапазон: от -40 C до +40 C
• Климатическое исполнение: У3 - для умеренного климата, в закрытых помещениях и на улице
• Корпус: негорючий пластик, герметичный, с комплектной конструкцией
• Способ монтажа: на монтажную плату
• Тип подключения: болтовые зажимы
• Рукоятка: поворотная, с фиксацией в двух положениях
• Нормативный документ: ГОСТ Р 50030.5.1-2003

Совместимость и монтаж

Выключатель ПВ4-40А монтируется на монтажную плиту с помощью крепёжных отверстий. Для подключения используются болтовые зажимы - подходят провода сечением до 16 мм2. Корпус уже собран и готов к установке, дополнительная сборка не требуется. Учитывайте габариты устройства перед проектированием места монтажа - он рассчитан на установку в шкафы и распределительные щиты. Нельзя использовать для автоматического управления - только ручное управление.

Безопасность и стандарты

Выключатель соответствует ГОСТ Р 50030.5.1-2003, что гарантирует соответствие требованиям безопасности для коммутационных аппаратов. Конструкция включает дугогасительную камеру - предотвращает возгорание при отключении под нагрузкой. Корпус изготовлен из самозатухающего пластика, не поддерживающего горение. Защита IP56 обеспечивает безопасную работу в условиях пыли и брызг воды.

Преимущества

• Надёжная механическая конструкция - долгий срок службы даже при частых включениях
• Защита IP56 - работает в сложных условиях, где обычные выключатели выходят из строя
• Нейтральное положение - позволяет полностью отключить питание без риска случайного включения
• Герметичный корпус - исключает попадание пыли и влаги внутрь механизма
• Готовый к установке модуль - не требует дополнительной сборки или доработки

Ограничения применения

• Не предназначен для частого автоматического включения/выключения - только ручное управление
• Максимальный ток 40 А - нельзя применять в цепях выше этого значения
• Не рекомендован для установки в местах с постоянным воздействием прямого потока воды или погружением
• Работает только в заданном температурном диапазоне (-40…+40 C); при более низких температурах возможна потеря эластичности материалов
• Не имеет встроенной защиты от перегрузок или КЗ - необходимо использовать совместно с автоматическими выключателями или предохранителями

Примеры использования

• Главный выключатель питания на станке с асинхронным двигателем
• Ручное отключение цепи управления в конвейерной линии
• Вводной выключатель в распределительном щите на производстве с высокой запылённостью
• Коммуникационный пункт на открытой площадке - например, освещение или насосная станция

Практические советы

• Перед монтажом проверьте соответствие сечения проводов и допустимого момента затяжки болтов - переусиливать нельзя, чтобы не повредить контактные группы
• Используйте термоусадочные трубки или наконечники на концах проводов - это повысит надёжность контакта и продлит срок службы
• При установке в щиты соблюдайте минимальные зазоры вокруг аппарата - обеспечьте доступ для обслуживания и теплоотвод
• Для длительной эксплуатации в холодных условиях периодически проверяйте состояние рукоятки и механизмов - замёрзшая смазка может вызвать трудности при переключении
• Выключатель ПВ4-40А от Электротехник - артикул et003193 - можно использовать как основной рубильник, но всегда дополняйте его защитными устройствами
